1 — отверстия; 2 — загнутое ребро; 3 — вырез для защелки фиксатора.

Подаватель (Рис. 33) служит для подачи патронов. Он имеет два отогнутых конца, которые направляют его движение в корпусе магазина. Внутри подавателя имеется загиб для фиксации пружины подавателя.

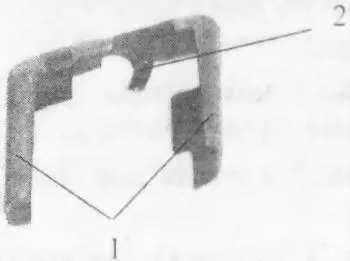

Рис. 33. Подаватель:

1 — отогнутые концы; 2 — загиб.

Пружина подавателя (Рис. 34) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Рис. 34. Пружина подавателя

Крышка магазина (Рис. 35) имеет пазы, которыми она надевается на загнутые ребра корпуса магазина, и отверстие для отогнутого (нижнего) конца пружины подавателя.

Рис. 35. Крышка магазина:

1 — пазы; 2 — отверстие.

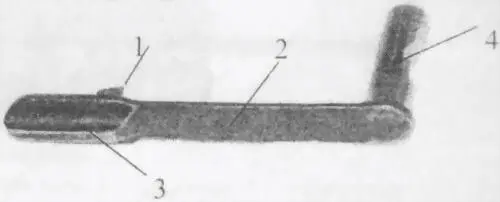

Рис. 36. Замыкатель:

1 — выступ флажка; 2 — лопасть; 3 — площадка с насечкой; 4 — стержень.

Замыкатель (Рис. 36) стержнем соединяет затвор со стволом в рамке пистолета.

Он состоит из выступа (или зуба) флажка замыкателя, лопасти, площадки с насечкой, стержня.

Выступ (зуб) флажка замыкателя служит для удержания затвора в заднем положении до момента израсходования всех патронов из магазина.

Площадка с насечкой служит для освобождения затвора нажатием руки.

Отражатель (Рис. 37) служит для выбрасывания гильз (патронов) через окно в затворе. Отражатель имеет в передней части отверстие для соединения с фиксатором предохранителя и в задней части — вырез, который вводится в паз рамки.

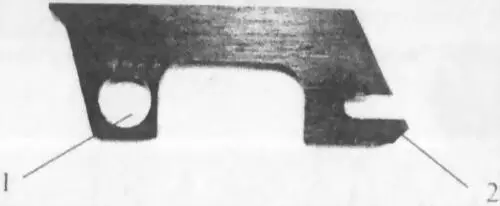

Рис. 37. Отражатель:

1 — отверстие; 2 — вырез.

Рукоятка (Рис. 38) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Она имеет отверстие для стопора рукоятки, который крепит рукоятку к основанию рамки.

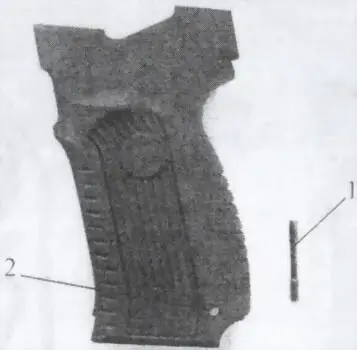

Рис. 38. Рукоятка:

1 — стопор рукоятки; 2 — отверстие стопора рукоятки.

Защелка стопора рукоятки (Рис. 39) служит для крепления рукоятки. В нижней части защелки стопора рукоятки имеется вырез для стопора рукоятки; гнездо для упора нижнего конца боевой пружины и отверстие, в которое входит толкатель, когда курок находится на боевом взводе; верхняя часть защелки стопора рукоятки имеет отверстия по бокам для стопора защелки рукоятки. Стопор защелки рукоятки служит для фиксации защелки стопора на основании рамки.

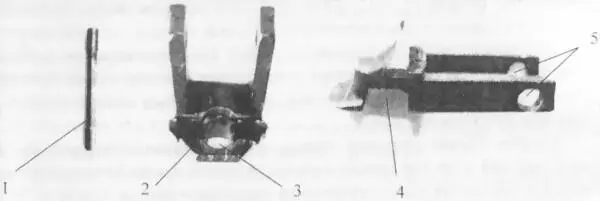

Рис. 39. Защелка стопора рукоятки:

1 — стопор защелки рукоятки; 2 — гнездо; 3 — отверстие для толкателя; 4 — вырез; 5 — отверстия для стопора рукоятки.

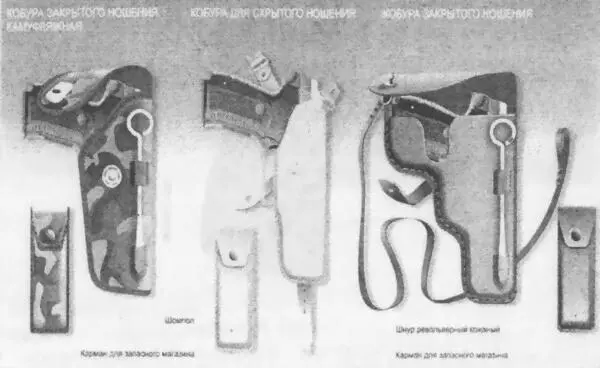

В принадлежность к пистолету входят (Рис. 40):

1. Кобура — служит для ношения и хранения пистолета и протирки.

2. Шомпол — служит для разборки, сборки, чистки и смазки.

3. Пистолетный ремешок — служит для крепления пистолета к поясному (брючному) ремню для предотвращения утраты пистолета.

4. Карман для запасного магазина.

Рис. 40. Кобуры для пистолета Ярыгина

Патрон усиленный (индекс 7Н21: 9×19 мм) разработан на основе боеприпаса 9×19 мм Люггер/Парабеллум.

Новый патрон был разработан в ЦНИИТОЧМФШ и принят на вооружение под индексом 7Н21 (Рис. 41). Этот патрон имеет бронебойную пулю со стальным термоупрочненным сердечником, развивающую скорость 4б5 м/сек (дульная энергия 550 Дж). По развиваемому давлению в стволе патрон 7Н21 существенно превосходит коммерческие боеприпасы 9×19 мм Люггер/Парабеллум и может использоваться только в специально созданном под него оружии.

Патрон герметизирован красным лаком-герметизатором по стыку пули с гильзой и по окружности капсюля; для защиты от коррозии выступающая из оболочки часть сердечника окрашена черным лаком.
