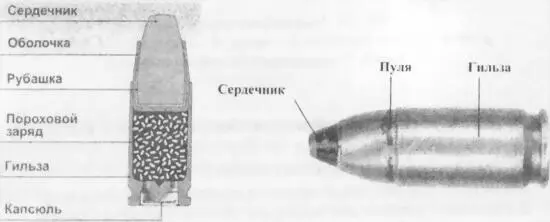

Рис. 41. Патрон 7Н21, рассчитанный под пистолет Ярыгина

Технические характеристики патрона 7Н21 [3] Пистолетные и снайперские патроны. Гранатометные выстрелы. Тула: ИНФРА. 2008. с. 20.

Длина патрона, мм 29,7

Длина пули, мм 17,8

Диаметр пули, мм 9 -00,3

Масса патрона, г 9,5

Масса пули, г 5,3

Рубашка пули полиэтилен

Масса порохового заряда, г 0,5

Среднее максимальное давление пороховых газов, Ptср., кгс/см² >2800

Габарит рассеивания 4-х или 3-х пробоин при одной оторвавшейся при стрельбе на дальность 25 м, не более, мм 7

Начальная скорость:

— патрона 7Н21, м/с 465

— пули патрона Para, м/с 335

Пробитие металлического (сталь 3) листа толщиной 4 мм на дистанции 35 м 90%

Пробитие бронежилета 6Б5-12 (Ж-86-2) на дистанции 60 м 100%

Устройство патрона . 9-мм пистолетный патрон 7Н21 (Рис. 41) состоит из гильзы, капсюля, порохового заряда, пули.

Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован выступающий стальной сердечник. Между пулей и стальным сердечником имеется полиэтиленовая рубашка.

Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

В дне гильзы имеются: гнездо для капсюля, наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от инициирующего состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Заряд состоит из бездымного пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда. Капсюль состоит из латунного колпачка с впрессованным в него инициирующим составом и фольгового кружка, прикрывающего инициирующий состав. При ударе бойка инициирующий состав воспламеняется.

Продолжительность службы пистолета, безотказность работы и исправность его механизмов зависят от правильного обращения с ним, ухода и подготовки его к стрельбе.

Пистолет должен содержаться в полной исправности и находиться в боевой готовности. Боевая готовность пистолета определяется наличием в пистолете всех деталей, надежным их креплением, исправностью всех механизмов, а также наличием и исправностью принадлежностей. Ответственным за исправное состояние пистолета является лицо, за которым он закреплен.

Для проверки технического состояния и исправности пистолета, его чистоты и подготовки к стрельбе производятся контрольные осмотры. Одновременно проверяется исправность шомпола. Выявленные дефекты и неисправности пистолета должны устраняться немедленно.

Подготовка пистолета к стрельбе производится в целях обеспечения его безотказной работы во время стрельбы.

Подготовка пистолета к стрельбе производится в следующем порядке:

— произвести неполную разборку пистолета;

— произвести чистку пистолета;

— осмотреть пистолет в разобранном виде;

— собрать пистолет, смазав при этом трущиеся части;

— осмотреть пистолет в собранном виде;

— осмотреть запасной магазин и боевые патроны:

— снарядить магазин;

— зарядить пистолет.

Разборка пистолета может быть неполной и полной. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная — для чистки при сильном загрязнении пистолета, после нахождения его под дождем или снегом, а также при ремонте. Полную разборку пистолета проводить регулярно не рекомендуется, поскольку при регулярной полной разборке происходит износ деталей и механизмов.

При разборке и сборке пистолета необходимо соблюдать следующие правила:

— разборку и сборку пистолета разрешается производить после детального изучения пистолета и порядка разборки и сборки;

— разборку и сборку производить на столе, а в поле — на чистой подстилке, при разборке и сборке не допускать излишних усилий и ударов;

— детали и механизмы класть в порядке разборки, обращаться с ними осторожно;

— при сборке необходимо обращать внимание на нумерацию частей, чтобы не перепутать их с частями других пистолетов.

Неполную разборку пистолета необходимо производить в следующей последовательности:
