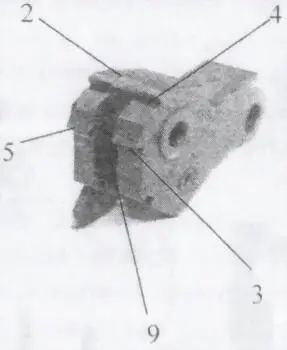

Рис. 25. Курок:

1 — головка с насечкой; 2 — вырез; 3 — боевой взвод; 4 — предохранительный взвод; 5 — выточка; 6 — зуб самовзвода; 7 — отверстие; 8 — площадка; 9 — паз; 10 — штифт.

Шептало с пружиной (Рис. 26) служит для удержания курка на боевом и предохранительном взводе. Оно имеет: носик для сцепления с уступами курка; зуб, на который действует выступ тяги спуска. На передней части шептала надета пружина. Соединение пружины шептала с шепталом сделано разъемным — конец пружины входит в специальный выем. Пружина прижимает носик шептала к курку. В задней части шептала имеется проточка для толкателя. Шептало имеет отверстие для штифта, с помощью которого крепится к рамке.

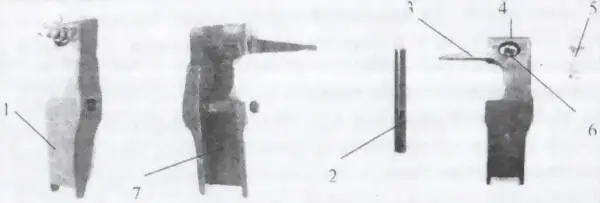

Рис. 26. Шептало:

1 — отверстие; 2 — штифт; 3 — зуб; 4 — носик шептала; 5 — пружина шептала; 6 — выем; 7 — проточка.

Спусковой крючок (Рис. 27) служит для спуска курка с боевого взвода, взведения курка при стрельбе самовзводом. Спусковой крючок соединяется с рамкой пистолета осью. Он имеет: хвост; отверстие для соединения с рамкой; отверстие для соединения с тягой спуска; паз для пружины спуска.

Рис. 27. Спусковой крючок:

1 — отверстие для соединения с тягой спуска; 2 — отверстие для соединения с рамкой; 3 — хвост; 4 — паз для пружины спуска.

Тяга спуска (Рис. 28) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. В передней части она имеет отверстие для соединения со спусковым крючком; вырез для пружины спуска; паз для соединения со спусковым крючком; разобщающий выступ тяги спуска предохраняет от спуска курка при не полностью закрытом затворе; выступ, который действует на зуб шептала при стрельбе самовзводом; вырез на выступе, который действует на зуб шептала при спуске курка с боевого взвода; зуб самовзвода тяги спуска, который взводит курок при нажиме на хвост спускового крючка.

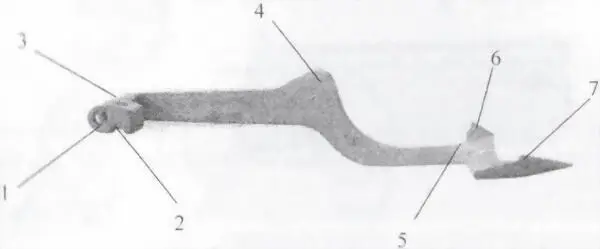

Рис. 28. Тяга спуска:

1 — отверстие для соединения со спусковым крючком; 2 — вырез для пружины спуска; 3 — паз для соединения со спусковым крючком; 4 — разобщающий выступ; 5 — выступ; 6 — вырез на выступе; 7 — зуб самовзвода тяги спуска.

Толкатель (Рис. 29) приводит в действие курок. Верхняя часть толкателя имеет большую и малую проушину. Малая проушина заходит за штифт курка, большая проушина заходит в паз курка; в средней части толкателя имеется выступ для боевой пружины; нижняя часть толкателя имеет отверстие для штифта, она крепится в гнездо защелки стопора рукоятки.

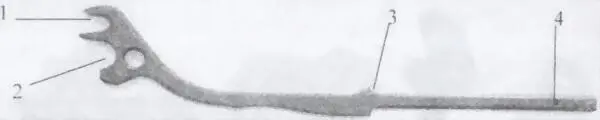

Рис. 29. Толкатель:

1 — малая проушина; 2 — большая проушина; 3 — выступ; 4 — отверстие.

Боевая пружина (Рис. 30) приводит в действие толкатель. Верхний конец боевой пружины упирается в выступ толкателя, нижний конец боевой пружины заводится в гнездо защелки стопора рукоятки.

Рис. 30. Боевая пружина

Магазин (Рис. 31) служит для хранения и подачи патронов на линию досылания в патронник. Магазин состоит из корпуса, подавателя, пружины подавателя и крышки магазина.

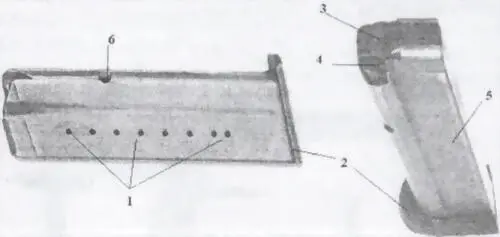

Рис. 31. Магазин:

1 — отверстия; 2 — крышка магазина; 3 — подаватель; 4 — пружина подавателя; 5 — корпус магазина; 6 — вырез для защелки фиксатора.

Корпус магазина (Рис. 32) соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором. На правой стороне боковой стенки магазина имеются отверстия для визуального определения количества патронов в магазине. В нижней части имеются загнутые ребра для крышки магазина. В передней части корпуса магазина находится вырез для защелки фиксатора магазина.

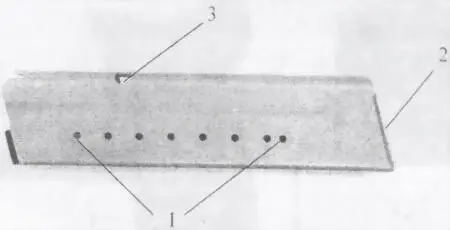

Рис. 32. Корпус магазина:
