В. Роман - “Аэрокобры” вступают в бой (P-400, P-39D-1 и D-2)

При ночных полётах в строю для визуальной связи между самолётами или с землёй имелись строевые и кодовые огни. Строевые огни (синего цвета) устанавливались только на "Аэрокобре"I (Р-400), поэтому эту модель можно однозначно идентифицировать по тёмным кружкам на обоих бортах фюзеляжа на противокапотажной раме, на уровне нижнего среза дверец.

Кодовые огни — белые (иногда янтарные), нижний — под правой консолью, верхний — на верху хвостовой части фюзеляжа (либо над правой консолью). Управлялись коммутатором, состоящим из двух переключателей, и телеграфного ключа, и могли передавать световую "морзянку".

В состав светосигнального оборудования входили также осветительная парашютная ракета, установленная в кассете внизу на левой стенке фюзеляжа за мотором, и опознавательная ракета в пусковой трубе, размещённая справа внизу в отсеке вооружения.

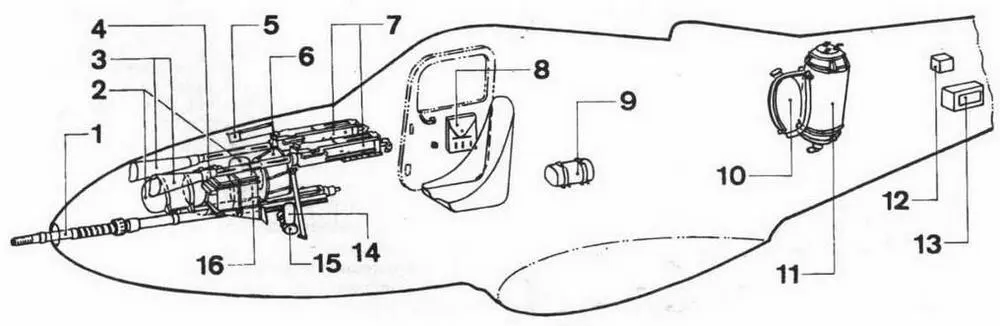

Вооружение и оборудование самолётов P-39D-1 и D-2:1 — 20-мм пушка, 2 — кислородные баллоны, 3 — удлинительные трубы пулемётов, 4 — маслобак редуктора, 5 — футляр документации, 6 — барабан пушки, 7 — 12.7-мм пулемёты, 8 — карман для карт, 9 — инструменты для мотора, 10 —бак охлаждающей жидкости, 11 — основной маслобак, 12 — аптечка, 13 — связная радиостанция, 14 — гликолевый бачок, 15 — инструменты для планера, 16 — аккумулятор

P-39D-2 (Белл Модель 14А) имел следующие отличия от самолёта "Аэрокобра "1 (Р-400, Белл Модель 14).

По планеру: на каждом элероне установлено по два триммера. Первый из них является триммером- флетнером, второй — только флетнером. Отсутствуют трубка Вентури в правом крыле и резервная трубка статического давления в левом крыле.

По кабине: изменена компоновка приборных досок и оборудования, отсутствует управляемая система вентилляции.

По винтомоторной установке: установлен мотор Аллисон V-1710-63 (Е-6). От V-1710-35 (Е-4) отличался степенью редукции (0.5 вместо 0.556) и возможностью краткосрочно (до 5 минут) развивать взлётную мощность 1325 л.с. По остальным характеристикам аналогичен предыдущему.

Применялись два новых типа винтов "Кёртисс- Электрик" с углами установки лопастей 27.5° — 57.5° и 26° - 56°.

По бензосистеме: разрешалось использовать только 100-октановый бензин; имелась возможность подвески дополнительного подфюзеляжного бака ёмкостью 75 американских галлонов (285 л); в бензосистему включены пароотделитель и электрическая подкачивающая помпа.

По маслосистеме: полная ёмкость маслобака увеличена до 14 амер. галлонов (52 л); на выходе масла из мотора установлен шунтовой клапан, перепускающий масло непосредственно в бачок, минуя радиаторы, при повышенном (свыше 4.2 ат) давлении, вызванном загустеванием масла в холодную погоду при работе мотора на малом газе.

По системе охлаждения: радиатор охлаждающей жидкости трубчатого (а не сотового) типа и выполнен цельным (а не из двух половин).

По шасси: на ряде самолётов установлены новые пневматики с насечкой (протектором), также фирмы "Goodyear": 686x183 мм (основные колеса) и 508x127 мм (носовое колесо); в основных колёсах давление увеличено с 3.5 до 4.9 ат; штоки амортизационных стоек закрыты брезентовыми к

Однако на большинстве поступивших в СССР самолётов пневматики шасси были старого типа, от Р-400.

По электрооборудованию: розетка включения аэродромного питания перенесена из носовой части фюзеляжа в заднюю часть правого зализа.

По радиооборудованию: применялись только американские рации: два типа станций связи — SCR-274N и SCR-522A, и три типа опознавательных станций "свой-чужой" — SCR-515A, SCR-595 и SCR- 535А.

SCR-274N — приёмо-передающая, телеграфнотелефонная симплексная станция КВ диапазона. Имела два передатчика и три приёмника, смонтированные вместе в хвостовой части фюзеляжа, и пульт дистанционного управления в кабине пилота. Антенна проволочного типа натянута аналогично станции TR- 9D. Интересно реализовано управление станцией: кнопка включения смонтирована была на ручке управления газом двигателя. При "отпущенной" кнопке действовал приёмник, при нажатой — передатчик. Это позволяло пилоту пользоваться радиосвязью, не снимая руки с управления газом. Ведение передачи в полёте возможно было на одной из двух фиксированных перед вылетом волн, настройка приёмников могла производиться в полёте на любую волну диапазона.

SCR-522A — приёмо-передающая станция УКВ диапазона. Состояла из приёмника и передатчика, соединённых в единый блок, размещённый в хвостовой части фюзеляжа, и пульта дистанционного управления в кабине пилота. Антенна мачтового типа расположена сверху фюзеляжа в месте стыка носовой и хвостовой частей. Настройка приёмника и передатчика производилась перед вылетом. Выбор одной из четырёх возможных фиксированных волн осуществлялся в полёте с помощью кнопочного переключателя. ,
