В. Роман - “Аэрокобры” вступают в бой (P-400, P-39D-1 и D-2)

Разнообразное дополнительное оборудование обеспечивало комфорт и удобство работы пилота.

Кислородная система высокого давления (130 ат) состояла из одноредукторного кислородного прибора, двух баллонов типа С-1 ёмкостью 6.5 л каждый, трубопровода (см. рис.). Баллоны высокого давления содержали большой запас кислорода, но требовали усиленной бронезащиты т.к. мгновенный выброс газа даже при единственной пулевой пробоине мог разрушить весь самолёт. Располагались баллоны в носовом отсеке фюзеляжа, правый — перед патронным ящиком, осевой — между пулемётами впереди. Ряд самолётов был выпущен только с одним, правым, кислородным баллоном.

Температура в кабине пилота могла регулироваться потоком воздуха от специального бензинового обогревателя, установленного в отсеке вооружения.

Вентилляция кабины осуществлялась через специальный заборник на противокапотажной раме (за дверцей) либо опусканием стёкол дверей.

Для предохранения стекла от обмерзания в передней части фонаря монтировалась трубка с отверстиями для обрызгивания остекления антиобледенительной смесью.

Освещение кабины состояло из четырёх ламп подсвета приборной доски и лампы подсвета прицела.

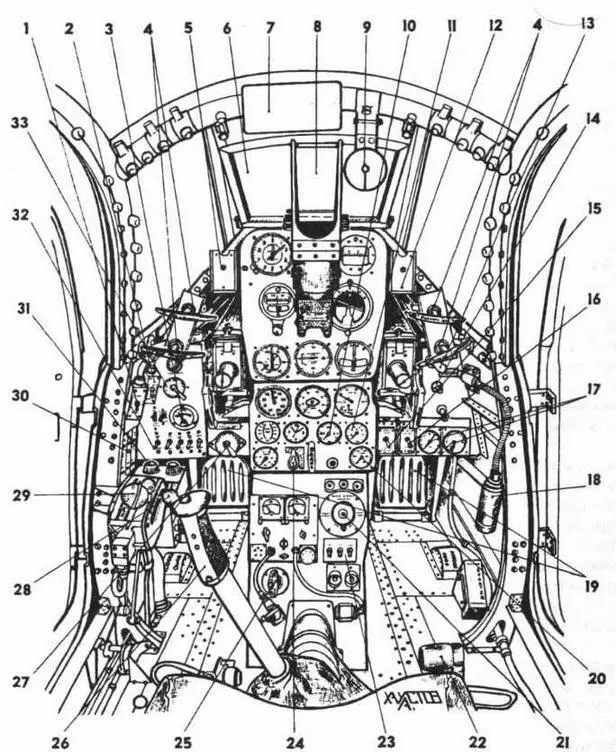

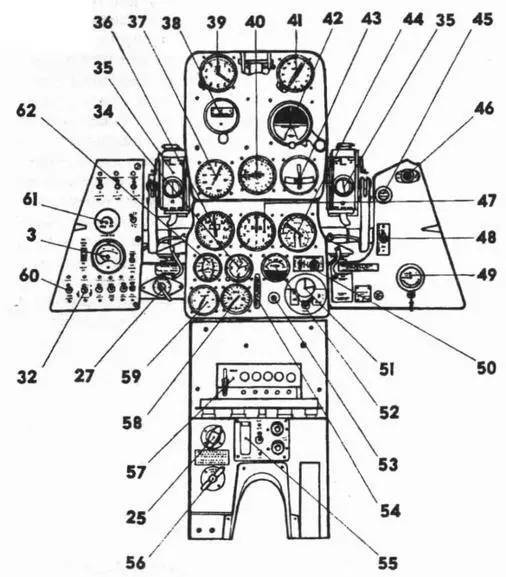

Кабина самолёта мАэрокобра"1 (вверху) и приборная доска самолётов P-39D-1 и D-2 (справа). Аналогичные приборы указываются один раз.

1 — переключатель управления щитками, 2 — переключатель управления шасси, 3 — амперметр, 4 — рукоятки перезарядки крыльевых пулемётов, 5 — планшет для карточки коррекции высотомера, 6 — бронестекло, 7 — зеркало заднего обзора (только на Р-400), 8 — прицел ST-1A, 9 — кольцевая рамка прицела (только на Р-400), 10 — манометр масла редуктора винта Ашкрофт 6711-91, 11 — термометр охлаждающей жидкости Ашкрофт 6642-56, 12 — планшет для карточки коррекции компаса, 13 — выключатель кодовых огней, 14 — шприц антиобледенителя, 15 — переключатель трубки Пито, 16 — переключатель питания указателя поворота, 17 — приборы кислородной системы, 18 — лампа подсветки приборов, 19 — педали управления рулем поворота и тормоза на земле, 20 — манометр бензина Ашкрофт 6750-84, 21 — панель радиооборудования, 22 — рукоятка ручной уборки шасси, 23 — выключатели радиостанции, 24 — рукоятка перезарядки пушки, 25 — помпа подкачки топлива, 26 — ручка управления, 27 — выключатель магнето и аккумулятора, 28 — ручка управления двигателем, 29 — ручка положения щитков и колёс шасси, 31 — реостат строевых огней, 32 — переключатель управления воздушным винтом, 33 — избирательный переключатель оружия, 34 — часы Кольсман 505К-01, 35 — затыльник 12.7-мм пулемёта, 36 — мановакуумметр Ашкрофт 6742-90, 37 — указатель скорости Кольсман 640К-01, 38 — гирополукомпас Сперри 643715, 39 — высотомер Кольсман 642К-05, 40 — вариометр Кольсман 643К- 04, 41 — компас, 42 — авиагоризонт Сперри 643710, 43 — указатель поворота Пионер А-5, 44 — двухстрелочный индикатор (температура и давление масла), 45 — кнопка впрыска гликоля, 46 — выключатель освещения кабины, 47 — тахометр Вестон-70, 48 — выключатель обогрева, 49 — регулятор подачи кислорода, 50 — переключатель и лампочка аварийного остатка топлива, 51 — радиочасы, 53 — сигнальная лампочка шасси, 54 — рукоятка стояночного тормоза, 55 — приёмник, 56 — сброс подвесного бака (или бомбы), 57 — панель управления радиооборудованием, 58 — манометр редукторного масла, 59 — вакуумметр Ашкрофт 6702-66, 60 — выключатель обогрева кабины, 61 — реостат прицела, 62 — манометр бензина ЕА-108

В кабине имелось также санитарное оборудование, которое могло быть заменено флягой для воды. Водяной бачок также мог устанавливаться вместо переднего (осевого) кислородного баллона. Рядом, под верхним капотом носового отсека, крепился пакет для бортового пайка. При вынужденной посадке в безлюдной местности это могло помочь лётчику выжить, как и аптечка, размещённая слева в хвостовой части, возле радиооборудования. А если пилот пытался чинить самолёт, к его услугам были две сумки с инструментами: для планера — в передней части носового отсека, для мотора — под зализом правого крыла, у задней кромки, и рукоятка ручного запуска под правым зализом.

В заключение описания конструкции и оборудования самолёта "Аэрокобра "1 несколько слов о средствах сигнализации.

Аэронавигационные огни (АНО) были установлены попарно (сверху и снизу) на каждой законцовке крыла: зелёные на правой, красные на левой. Задние белые АНО располагались на обоих сторонах киля.
