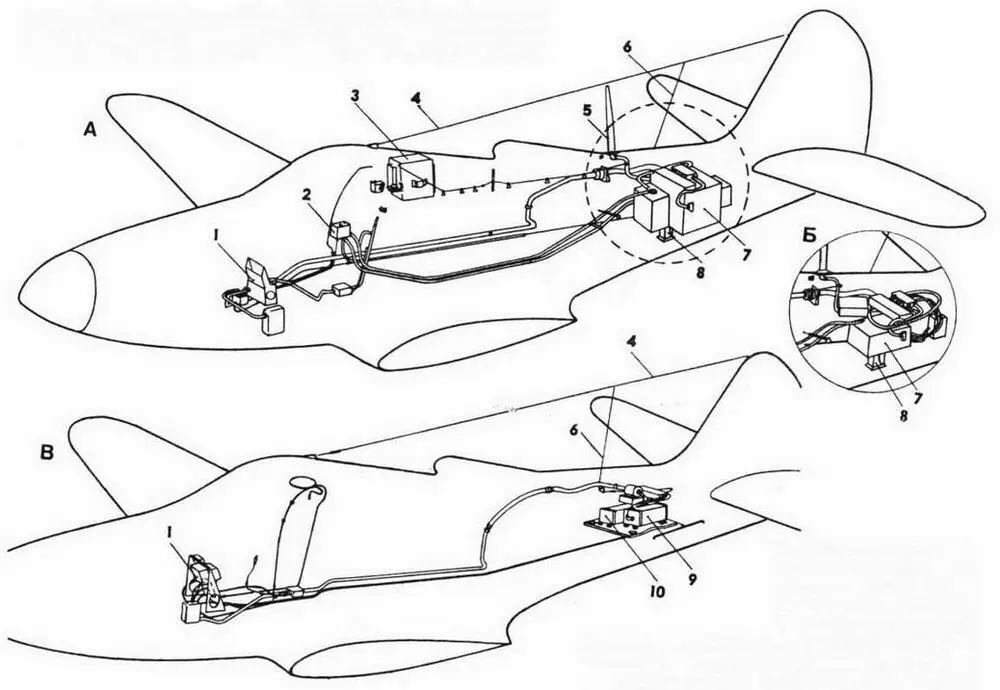

Радиооборудование самолёта "Аэрокобра"I: А — комплект TR-9D с R-3003, Б — TR-1133A, В — американский упрощённый комплект, 1 — панель управления, 2 — переключатель диапазонов, 3 — опознавательная станция R-3003, 4 — проволочная антенна, 5 — мачтовая антенна станции TR-1133A, 6 — антенный ввод, 7 — приёмник и передатчик, 8 — питание, 9 — передатчик BC-AL-430, 10 — приёмник SCD- 317А.

Мощность от двигателя посредством удлинительного вала (длина 2628 мм, диаметр 63.5 мм), проходившего под кабиной лётчика, передавалась на редуктор с передаточным числом 0.556, расположенный в носовой части и укреплённый на переднем шпангоуте фюзеляжа. Редуктор имел самостоятельную систему смазки с бачком, расположенным в правой передней части отсека вооружения.

На самолёте устанавливался трёхлопастный винт типа "Кёртисс Электрик" С6315 Н-С диаметром 3.162 м, изменяемого в полёте шага, с электрическим управлением поворота лопастей (21.5° — 51.5°) и электрическим же регулятором постоянных оборотов. Лопасти стальные, полые, макс, ширина 250 мм, кок дюралевый. Мог работать как винт-автомат и как винт фиксированного шага.

Агрегаты винтомоторной группы включают также системы всасывания и выхлопа, маслосистему, систему охлаждения и средства запуска мотора.

Всасывающий патрубок расположен вверху фюзеляжа за кабиной лётчика и имеет управляемую заслонку, регулирующую поток воздуха к карбюратору. При полёте в дождь заслонку закрывают, и воздух поступает из-под капотов мотора.

Выхлопная система комплектовалась как индивидуальными (12), так и двойными (24 шт.) патрубками, выполненными из нержавеющей стали. На самолётах 601-го дивизиона RAF встречались также "уширенные" патрубки, т.наз. "рыбки", на виде сбоку действительно похожие на мелкую рыбёшку с треугольным "хвостом".

Маслосистема состояла из маслобака ёмкостью 45.5 л, двух радиаторов и трубопроводов. Маслорадиаторы сотового типа, цилиндрической формы (диаметр 152 мм, длина 228 мм), расположены под мотором по обоим бортам фюзеляжа. Воздух к ним подводился через "внешние" заборники прямоугольной формы в передней кромке крыла. На моторе установлен маслофильтр типа Куно.

Система охлаждения замкнутого типа, работает с избыточным давлением. Состоит из радиатора, расширительного бачка и трубопроводов.

Радиатор сотового типа расположен в нижней части фюзеляжа под двигателем, между маслорадиаторами. Состоит из двух половин идентичной конструкции. Охлаждающий воздух подводится через два "внутренних" заборника в передней кромке крыльев, выбрасывается через регулируемую заслонку в нижней части фюзеляжа. Часть тёплого воздуха отводится по трубам для обогрева крыльевых пулемётов. Расширительный бачок яйцеобразной формы ёмкостью 11л расположен в фюзеляже непосредственно за мотором. Охлаждающие жидкости — престон, гликоль или этиленгликоль.

Запуск мотора производится электроинерционным стартёром фирмы Эклипс. Как правило, запуск осуществлялся от аэродромного питания через специальное гнездо. В случае необходимости возможен запуск от бортовых аккумуляторных батарей (типа 24-А-34 или 12-ТАС-9А) напряжением 24 в, расположенных слева в носу фюзеляжа, причём ёмкости батарей хватает на 7-8 запусков. Предусмотрен и ручной запуск с помощью пусковой рукоятки, которую должны были вращать два механика в течении 3-5 минут.

Топливная система состояла из правого и левого (вместе с резервным) баков, расположенных в консолях крыла. Бензобаки протектированные, мягкие, изготовленные из специальной бензостойкой материи в три слоя и каучукового протектора между ними в два слоя. Специального крепления их к крылу нет, баки были плотно заключены между лонжеронами и нервюрами консолей крыла.

Каждый консольный бензобак состоит из шести отдельных баков (отсеков), соединённых дюралевыми трубками. Лючки всех отсеков расположены на верхней поверхности крыла. В пятом от фюзеляжа отсеке вместо лючка смонтирована заливная горловина.

Ёмкость баков: правый — 227.5 л, левый — 95.5 л, резервный — 132 л, общая — 455 л. Топливо из резервного бака поступает лишь после переключения специального крана. Для заправки применялся импортный бензин с октановым числом 100 либо 95 или отечественные бензины 4Б-78 и 1Б-95.

Дополнительный сбрасываемый бак на 280 л мог подвешиваться под центропланом.

Топливо подавалось к карбюратору моторной помпой, расположенной на двигателе.
