В. Роман - “Аэрокобры” вступают в бой (P-400, P-39D-1 и D-2)

Электрооборудование. На самолёте применена 24-вольтовая система электропитания и экранированная однопроводная электросеть с заземлением на металлический корпус. Источниками питания служат генератор с приводом от двигателя и кислотная аккумуляторная батарея. Потребителями электроэнергии, кроме вышеупомянутых агрегатов (винт, стартёр, электромоторы выпуска шасси и посадочного щитка) были также радиооборудование, вооружение, посадочная фара, АНО, обогреватели, приборное оборудование и освещение.

Радиооборудование "Аэрокобр" отличалось довольно большим разнообразием, и попытки некоторых исследователей определять модификации самолёта по положению антенн могут вызывать лишь искреннее сочуствие, т.к. на л ю б о й модели мог устанавливаться любой комплект. Общим для них было лишь высокое качество связи, отмеченное в мемуарах многих летавших на "кобре" советских пилотов. Интересный факт: уже на самолётах выпуска 1941 г. в состав радиооборудования входили радиоответчики системы IFF (Identification Friend-or- Foe — опознавание "свой-чужой"), автоматически сообщавшие принадлежность самолёта наземным радарам, причём нескольких типов!

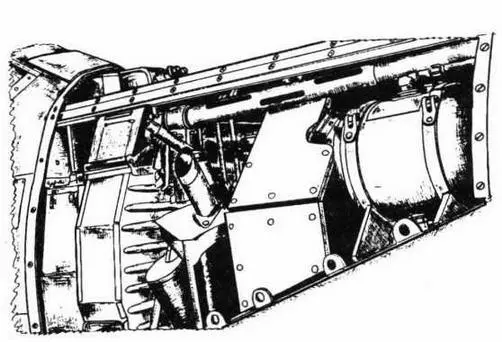

Отсек вооружения "Аэрокобры"1 (боковая панель снята), слева направо: патронный ящик, ствол пулемёта, бронезащита правого кислородного баллона, маслобак редуктора.

Типичный комплект радиооборудования состоял из приёмо-передающей станции связи, работавшей как в телефонном (голосом), так и телеграфном (азбука Морзе) режимах, и автоматической опознавательной станции. На более поздних моделях устанавливался также радиополукомпас.

На модели "Аэрокобра"I устанавливались, как правило, английские связные радиостанции TR-9D или TR-1133A. Обе станции КВ диапазона, с дистанционным управлением. Настройка приёмника и передатчика возможна только на земле, выбор одной из четырёх фиксированных волн осуществлялся в полёте с помощью кнопочного переключателя. TR-9D — станция старого типа, в 1941 г. снята с производства. Располагались радиостанции в хвостовой части фюзеляжа на специальных панелях и закрывались большими створками, которые открывались вниз и могли служить полочками (типа дверцы бара). Антенна TR-9D проволочного типа, тянулась от противокапотажной рамы кабины до верха передней кромки киля, вводный провод подключался примерно на 2/3 длины от кабины и входил в фюзеляж справа непосредственно в районе радиостанции. Антенна TR-1133A мачтового типа, крепилась на верхней части фюзеляжа в месте стыка носовой и хвостовой частей.

Опознавательные станции использовались как английского (R-3003), так и американского (SCR- 535А) типа. Располагались под задним стеклом кабины за головой пилота. Антенны проволочного типа натягивались по обоим бортам фюзеляжа от конца кабины и до передних кромок стабилизатора. На поступивших в СССР самолётах опознавательные станции демонтировались, естественно, за ненадобностью, чем достигалось некоторое облегчение машины.

Ряд Р-400 был выпущен с упрощённым радиооборудованием (приёмник типа SCD-317A, передатчик BC-AL-430 и динамомотор BD-AL-93), без опознавательных станций. Интересен этот комплект тем, что кнопка включения радиостанции монтировалась непосредственно на секторе газа двигателя, и лётчик мог пользоваться радио не снимая руки с управления мотором. Расположение .оборудования и антенны аналогично станции TR-9D. Так были оснащены самолёты АН-735 ,736, АР266-288,290, 305, 319, 322, 326-336, 338-357, BW100-103, 105, ПО- 117, 120, 125, 127, 128, 130, 134-152, из которых по крайней мере один — BW149 — был 3.06.42 г. отправлен в СССР. 27.

Вооружение самолёта "Аэрокобра" было предметом особого внимания конструкторов и состояло из 7 огневых точек. Однако по требованию англичан, основных заказчиков модели "Аэрокобра"I, 37-мм орудие было заменено английской авиапушкой калибра 20 мм. Причины вполне понятны: нежелание вводить новый калибр в сформировавшуюся систему боеприпасов в период войны и наличие весьма надёжного и хорошо освоенного собственного орудия.

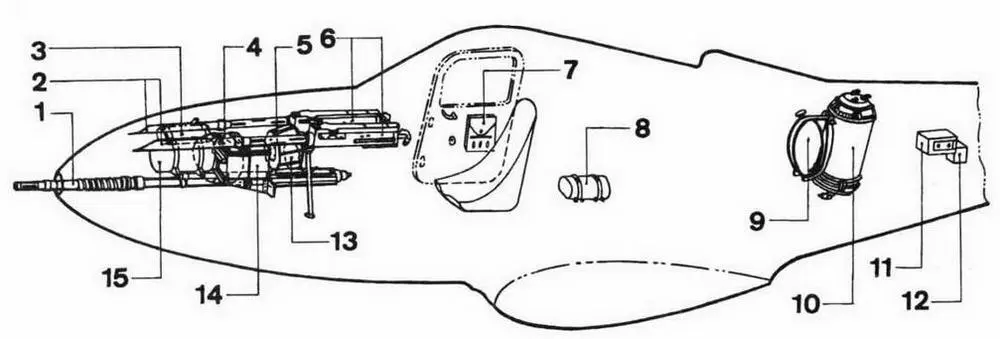

Вооружение и оборудование самолёта "Аэрокобра"I: 1 — 20-мм пушка, 2 — удлинительные трубы пулемётов, 3 — комплект инструментов для планера, 4 — маслобак редуктора, 5 — барабан пушки, 6 — 12.7-мм пулемёты, 7 — карман для карт, 8 — инструменты для мотора, 9 — бак охлаждающей жидкости, 10 — основной маслобак, 11 — связная радиостанция, 12 — аптечка, 13 — гликолевый бачок, 14 — аккумулятор, 15 — осевой кислородный баллон
