В. Роман - “Аэрокобры” вступают в бой (P-400, P-39D-1 и D-2)

SCR-535A — опознавательная станция, позволявшая идентифицировать самолёт с наземных радаров. В 1941 г. снята с производства.

SCR-595 — более новая станция, дававшая возможность опознавать принадлежность самолёта с наземных РЛС.

SCR-515A — позволяла проводить идентификацию с самолётных локационных установок.

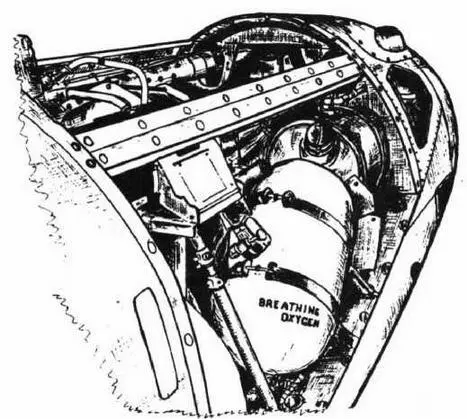

Отсек вооружения P-39D-1 и D-2 (панели, правый пулемёт и его патронный ящик сняты). Видны приёмник питания пулемёта, кислородный баллон и маслобак редуктора

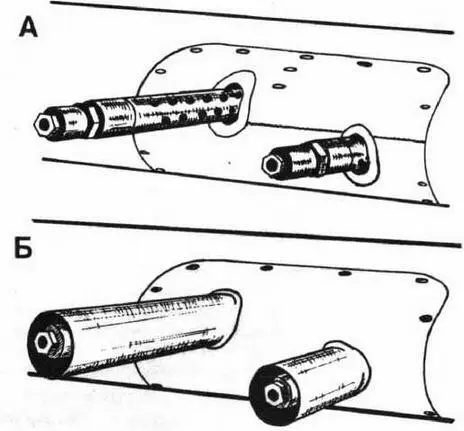

Различие в установке крыльевых пулемётов: А — "Аэрокобра"!, Б — P-39D-1 и D-2

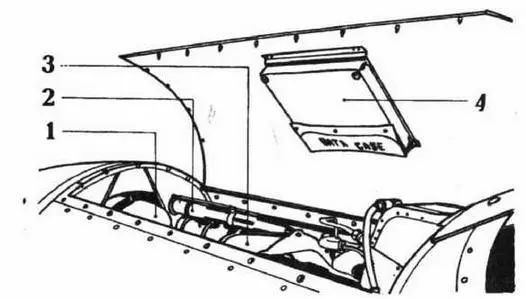

Вид на отсек вооружения P-39D-1 и D-2 при поднятой верхней панели: 1 — осевой кислородный баллон, 2 — барабан пушки, 3 — правый пулемёт, 4 — футляр документации.

Опознавательные станции SCR-595 и SCR-515A обычно устанавливались вместе и служили дополнением к одной из станций связи. Всего возможны были 4 варианта: SCR-274N с SCR-535A, SCR-274N с SCR- 515А и SCR-595, аналогично SCR-522A с одним из опознавательных комплектов. Наиболее популярным был первый вариант.

Практически на всех поступивших в СССР самолётах P-3D-2 и D-1 была установлена рация SCR- 274N {31} . Опознавательные станции демонтировались за ненадобностью.

По вооружению: устанавливалось вооружение только американского производства, хотя и практически аналогичное по конструкции английскому.

Пушка "Hispano" М-1 калибра 20 мм являлась американской лицензией всё той же французской "Испано-Сюизы" 404 со съёмным барабаном на 60 патронов. Гидросистема перезарядки пушки в воздухе была снята за ненадобностью (орудие было исключительно надёжным), и перезарядить можно было только на земле при помощи специальной ручки, установленной в нише передней стойки шасси.

Синхронные 12.7-мм пулемёты те же, однако боекомплект их уменьшен до 200 патронов, хотя ёмкость новых патронных ящиков составляла 215 шт.

Крыльевые пулемёты — американские 7.62-мм "Кольт-Браунинги" MG.40 (М-2). Стволы прикрывались специальными сварными кожухами, в отличие от открыто установленных пулемётов на Р-400. Иногда боекомплект уменьшался наполовину, до 500 патронов на пулемёт. Подпружиненные лючки выброса гильз и звеньев ликвидированы, оставлены просто открытые щели.

Вместо прицела ST-1A установлен новый коллимрный прицел N-3A с индикацией непосредственно на лобовое стекло, на которое нанесены прицельные кольца.

Вместо избирательного переключателя вооружения установлено три тумблера: пушка, синхронные пулемёты, крыльевые пулемёты.

Под фюзеляжем самолёт мог нести одну бомбу весом до 600 фунтов (272 кг).

Кинофотопулемёт типа N-2 перенесён из кабины в правую консоль, для чего в третьем от фюзеляжа переднем лючке прорезано специальное отверстие.

По бронированию: сняты пять бронеплит защиты кислородных баллонов и ликвидирована окантовка заднего бронестекла кабины.

По кислородной системе: применена обычная кислородная система низкого (2.8 ат) давления, состоящая из двух баллонов типа F-1, установленных в носовой части фюзеляжа (один — по центру, второй — по правому борту), и проводки. Так были оборудованы самолёты P-39D-1 и D-2 №№ 41-28257, 28316, 28335, 28337-28406, 38256, 38261, 38262, 38264-38563, в их числе все машины, поступившие в СССР. На остальных самолётах данных моделей устанавливался только правый баллон.

По светосигнальному оборудованию: ликвидированы строевые огни синего цвета. На нижней поверхности законцовки правой консоли, возле АНО, установлено три круглых кодовых огня: жёлтого, зелёного и красного цвета.

Вместо осветительной парашютной ракеты в контейнере и опознавательной ракеты в пусковой трубе в состав бортового оборудования введена обычная ракетница-пистолет типа А-1 с запасом патронов, закреплённая на левой дверце кабины.

На моделях P-39D-1 и D-2 под верхним капотом носового отсека имелась специальная сумка для документации (см. рис.), а комплект инструмента для планера был перенесён на левый борт, к креплению пулемёта.

Двигатели (по материалам ф.А1Х18(Ш): "Аэрокобра"I, P-39D-1 — Аллисон V-1710-35 (Е-4), V-образный, 12цилиндровый, с одноступенчатым односкоростным центробежным нагнетателем; мощности, л.с.: взлётная - 1150 (при 2800 об/мин), макс.- 1150 (на высоте 3670 м при 3000 об/мин, не более 15 мин.), номинальная - 1000 (на 3300 м при 2600 об/мин), экономическая - 760 (на 3820 м при 2300 об/мин); сухой вес с валом и редуктором, кг - 645.
