Ю. Апальков: Линейные корабли ВМС США типа «Айова». Cоздание, боевое использование, конструкция

74 ШП Башня №2

56 ШП Башня №1

Вид носовой надстройки линкора «АЙОВА».

Общая масса главных механизмов "Айовы” составляет 4999 т, в то время как на "Южной Дакоте" она не превышала 3580 т.

Главный броневой пояс толщиной 310 мм простирается по всей длине корпуса корабля. В нижней своей части его толщина уменьшается до 40 мм и образует довольно значительный скос верхней кромкой наружу. Ниже действующей ватерлинии этот броневой пояс в сочетании с бортовыми отсеками, образованными продольными переборками, представляет собой противоторпедную защиту. На уровне верхних кромок главного броневого пояса располагается вторая палуба корабля весьма сложной конструкции, состоящая из двух слоев брони, разделенных воздушным пространством. Толщина верхнего слоя 121 мм, нижнего — 32 мм. По другим данным (Тренер), толщина верхнего слоя брони достигает 142 мм. В районе машинных и котельных отделений под второй палубой находится так называемая противоосколочная палуба толщиной 16 мм. Она жестко связана бимсами и стрингерами со второй палубой.

Самая нижняя, третья, палуба имеет толщину в районе машинных и котельных отделений от 13 до 16 мм, а в районе артиллерийских погребов — 25 мм.

Башня командно-дальномерного поста артиллерии главного калибра. Вид с левого борта.

Основание дальномерного поста 127-мм универсальных орудий.

Линкор «МИССУРИ». Вид с носа ходовых мостиков.

Линкор «Миссури», 1945 г. Вид с носа башни командно-дальномерного поста.

Таким образом, суммарная толщина горизонтальной брони над машинным отделением составляет 219 — 222 мм, что считалось в свое время весьма существенной защитой. Барбеты башен главного калибра имеют толщину 280 — 439 мм, а сама башня в лобовой части — до 496 мм и 241 мм — по бортам.

Боевая рубка защищена 445-миллиметровой броней. По некоторым данным, ее толщина доведена до 500 мм. Все дальномеры и стабилизированные посты наводки универсальной артиллерии защищены легкой броней. Главная артиллерия линкора представлена девятью 406 миллиметровыми орудиями в 50 калибров марки Мк 7, размещенными в трех орудийных башнях. При максимальном угле возвышения 45° и массе снаряда 1225 кг предельная дальность стрельбы достигает 38720 м.

Общее устройство башни главного калибра линейного корабля «АЙОВА»

Орудие главного калибра.

Элеватор подачи боеприпасов. ч.

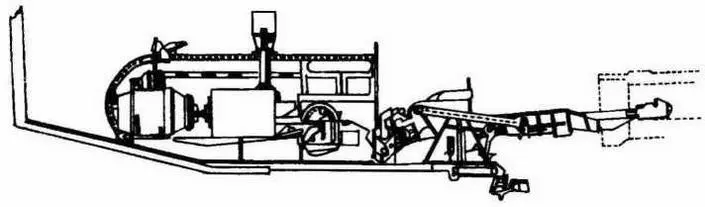

Разрез башни главного калибра.

Механизм заряжания и досылки снарядов и зарядов.

Башня главного калибра, вид сзади.

Дальномер башни главного калибра.

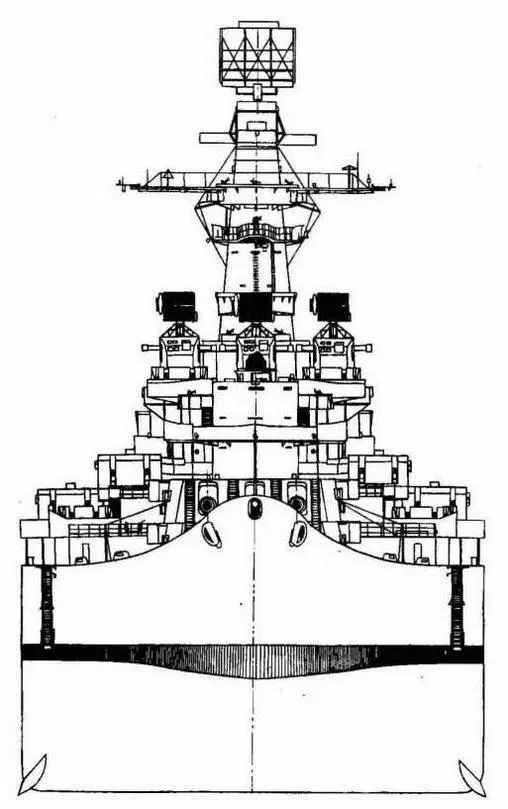

Вид с носа.

Вид с кормы.
