Альбрехт Дюрер - Трактаты

После того как зрение достигло через посредство лучей видимого им, нужно перенести все это в картину. Это делают с помощью вышеназванной «поверхности», т. е. прозрачного плана или плоскости, перерезающей все линии лучей. Эту плоскость ты должен обозначить в чертеже одной линией. Помести эту отвесную линию параллельно планам между последними и глазом, но ближе к планам, чтобы предметы получились крупнее, как сказано выше. На этой линии следует в надлежащих местах обозначить две точки зрения картины. Можно также, в случае надобности, наклонять эту линию вперед или назад, но она должна перерезать все линии лучей. Затем проведи из точек зрения две поперечные линии под прямым углом к отвесной линии «поверхности» и нарисуй в точках, где они прикоснутся к ней, два глаза. Все эти четыре глаза обозначают единое зрение, но такое разделение приносит большую легкость в работе.

Во избежание ошибок возьми для твоего измерения два циркуля и пользуйся одним для верхнего, другим же для нижнего плана.

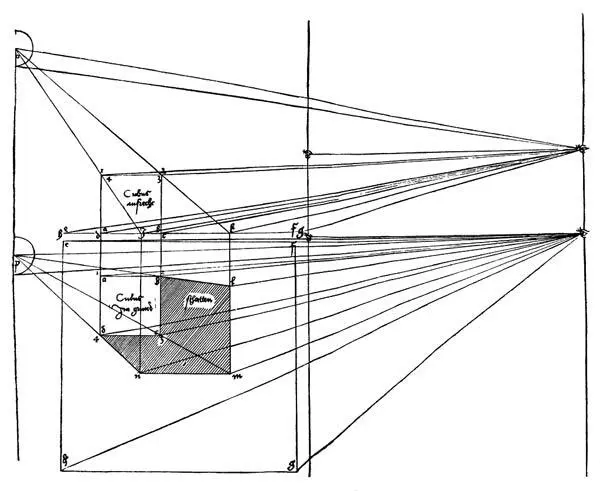

Построение куба в перспективе

Итак, возьми циркуль, которым ты пользуешься для верхнего плана, и помести его одной ножкой в глаз верхнего плана, находящийся на проведенной ранее линии «поверхности», другую же ножку поставь на вышеназванной же линии в луч, проведенный из дальнего глаза к точке света о , и сохрани это расстояние.

Возьми затем другой циркуль и помести его в находящийся на «поверхности» или прозрачной линии другой глаз, принадлежащий нижнему плану, вторую же ножку поставь снова на прозрачную линию в луч, проведенный из дальнего нижнего глаза в точку света р . Теперь соедини обе точки вместе двумя циркулями на твоих ниже следующих перекрещивающихся линиях [92]и отметь, на какой высоте над глазом находится точка о , тогда другой циркуль покажет тебе, на каком расстоянии в сторону находится точка р . Обе эти точки соединятся теперь в одной точке, поэтому обозначь ее там, где ты ее поместишь, двумя буквами ор . Поступи теперь так же со всеми лучами, перерезающими прозрачную линию, и бери, как сказано выше, все их расстояния вверх и вниз от верхнего глаза первым циркулем. Сделай то же самое на прозрачной линии по отношению ко второму глазу другим циркулем. Возьми затем все расстояния пересеченных лучей от глаза и перенеси их к глазу твоих перекрещивающихся линий. При этом обе точки верхнего и нижнего планов, находящиеся на прозрачной линии, будут всякий раз совпадать в одной точке. Отмечай каждый раз буквами или цифрами, как высоко, низко или как далеко в сторону они должны находиться. Там же, где я говорю о прозрачной линии, там всегда понимай отвесную плоскость, проведенную вблизи от планов.

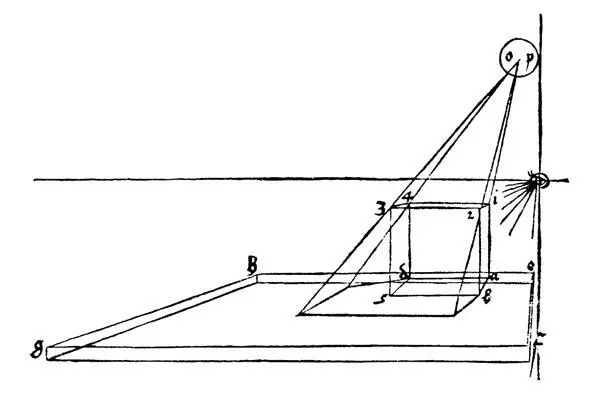

Построение куба и его тени в перспективе

Соедини затем найденные точки прямыми линиями вместе, тогда ты увидишь, что из этого получится. И отсюда ты узнаешь, где должны находиться углы каждой вещи, даже те, которые не могут быть увидены глазом, как обозначено здесь слепыми штрихами и как я все это дальше нарисовал возле перекрещивающихся линий. Но внизу, под этим чертежом, я нарисовал только то, что видно, и наметил немного тень штриховкой, дабы направить тебя в этом. Таковы истинные основы применяемого в живописи перспективного изображения.

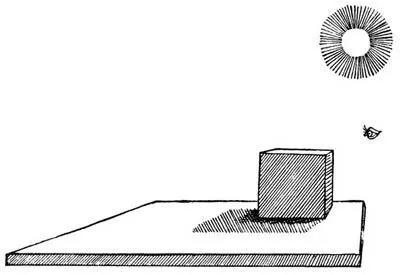

Рисунок с изображением куба и его тени

После этого я хочу иным, более коротким путем [93]сразу внести вышеописанную вещь в картину в перспективе. Путь этот таков.

Я провожу поперечную линию такой длины, как предыдущая efgh , которая обозначала квадратное поле в предыдущем верхнем плане, и помещаю сбоку над линией близкий глаз, как это сделано раньше с точкой глаза возле перекрещивающихся линий в вышеописанном случае.

Когда это сделано, я провожу из этого глаза в оба конца нижней линии efgh две прямые линии, образующие внизу два угла. Тогда три стороны квадрата, который я хочу передать в перспективе, готовы. Теперь ты должен знать, как сделать заднюю сторону, как высоко ее надо поднять. Это следует сделать так. Помести второй глаз сбоку вдали, как он поставлен в вышеописанном плане, на такой же высоте, что и ближний глаз. Проведи из этого глаза две прямые линии в оба конца сделанной ранее линии. Затем проведи отвесную линию ааbb , которая касалась бы переднего угла [94], и поставь сс в той точке, где эта отвесная линия перережет длинную линию луча, проведенного из дальнего глаза в острый угол. Проведи из этой точки сc поперечную линию через два луча, идущих из ближнего глаза в оба конца нижней поперечной линии квадрата. Там, где линии лучей будут перерезаны, образуются два угла. Теперь эта поверхность правильно спроектирована подобно сделанной раньше. Поэтому обозначь ее четыре угла буквами efgh , так же, как ранее сделано в первой. И прежде чем следовать дальше, я нарисовал это здесь.
