Альбрехт Дюрер - Трактаты

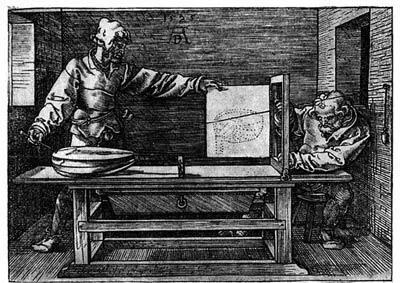

После этого я научу, как можно при помощи трех нитей измерить и перенести в картину каждый видимый предмет, находящийся не слишком далеко. Также я хочу научить, как можно нарисовать то, что видишь. Если ты хочешь нарисовать то, что ты видишь перед собой, сооруди для этого надлежащий прибор, а именно.

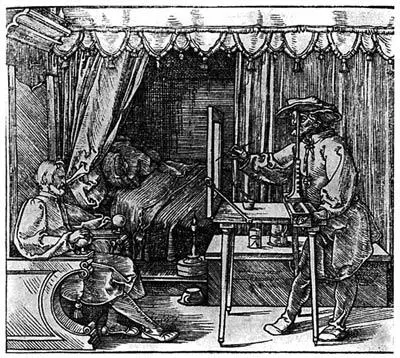

Вставь чистое плоское стекло в квадратную раму. Затем сделай доску такой же ширины, как рама, но длиннее. И приделай к раме два шарнира и приколоти их к доске внутри сгиба так, чтобы рама и доска могли складываться и раскрываться наподобие игральной доски и чтобы при желании стекло могло лежать на доске. Затем приколоти в середине доски по обеим сторонам два ушка с откидными железками и сделай их такой длины, чтобы они достигали до рамы, когда ты поднимаешь ее под прямым углом к доске. И концы железок сделай плоскими и просверли в них дыры и прикрепи к ним крючки так, чтобы они могли поворачиваться. И приколоти по обеим сторонам рамы в тех местах, куда достигают концы железок, два ушка. Теперь, если ты наложишь на них железки и застегнешь крючки, рама будет стоять твердо. Затем возьми продолговатый четырехугольный кусок дерева длиннее, чем ширина доски. Сделай в нем с одной стороны выемку такой ширины, как доска, и пусть он выступает с обоих концов доски. И вставь его этой вынутой частью поперек доски так, чтобы его можно было передвигать взад и вперед по отношению к стеклу. В этом куске дерева, лежащем на доске, выпили сверху посередине продолговатое четырехугольное отверстие, но не до краев. Просверли с боков две круглые дыры и пропусти через них длинный винт. Но этот винт не должен быть ввинчен в эти круглые отверстия, но должен проходить свободно. Сделай еще деревянную планку в половину высоты рамы и воткни ее отвесно в прямоугольное отверстие поперечного куска дерева таким образом, чтобы выступы отвесной планки лежали по обе стороны на поперечной доске и чтобы отвесную планку можно было передвигать взад и вперед по поперечной доске под прямым углом к ней. И просверли в зажатой внизу части отвесной планки круглое отверстие и сделай нарезку, пригодную для вышеупомянутого длинного винта. Затем вставь винт одним концом в круглое отверстие в поперечной доске и ввинти его в нарезку отвесной планки и выпусти в другое отверстие. Теперь ты можешь передвигать отвесную планку при помощи этого винта взад и вперед в любую сторону. Затем просверли в середине отвесной планки в длину круглое отверстие и с одной стороны вырежь немного дерева. И сделай на одной стороне этого открытого выреза много маленьких зарубок. Затем сделай круглую палку, которая как раз входила бы в просверленное отверстие, и сделай в ее нижней части небольшой зубец. И вдвинь круглую палку в вышеупомянутое просверленное отверстие так, чтобы зубец вошел в открытый вырез отвесной планки. И каждый раз, как только ты поднимешь немного круглую палку и захочешь удержать ее в таком положении, вдвинь ее зубец в одну из зарубок. Таким образом ты сможешь поднимать и опускать эту палку. И приделай сверху к этой палке маленькую тоненькую дощечку и просверли в ней отверстие, чтобы ты мог смотреть в него одним глазом сквозь стекло в раме. То, что ты увидишь через него, нарисуй на стекле кистью черной краской для стекла. Отсюда перерисуй все на ту поверхность, на которой ты собираешься писать. Это полезно всем тем, кто желает сделать чей-либо портрет, но не тверд в своем деле. Если ты захочешь изобразить кого-либо таким способом, прислони к чему-нибудь его голову, чтобы он держал ее неподвижно, пока ты сделаешь все необходимые штрихи. Когда это будет сделано, ты сможешь пустить в ход краски. Но ты должен найти постоянный свет. Также, если ты приколотишь снизу к доске, на которой установлено стекло, две поперечные планки, и просверлишь в каждой по две дыры, и вставишь в них затем круглые палки с железными остриями, и хорошо все пригонишь одно к другому, ты сможешь пользоваться этим, как столом, удобным для такой работы. Все это может быть разобрано, чтобы это легко было носить с собой и пользоваться этим. Все это я нарисовал здесь.

Приспособление для рисования через стекло

Приспособление для рисования с помощью перекрещивающихся нитей
