Другой способ.

С помощью трех нитей ты можешь перенести на картину или нарисовать на доске каждую вещь, до которой ты можешь ими достать. Для этого сделай так.

Если ты находишься в зале, то вбей в стену большую специально сделанную для этого иглу с широким ушком и считай, что в этой точке находится глаз. Протяни через ушко крепкую нитку и подвесь внизу свинцовый груз. Затем поставь стол или доску на любом угодном тебе расстоянии от ушка иглы с продетой ниткой. Укрепи на столе отвесно напротив ушка иглы с угодной тебе стороны высокую или низкую поперечную раму с дверцей, которую можно открывать и закрывать. Эта дверца будет твоей доской, на которой ты будешь писать. Затем приколоти две нитки, длина которых равна высоте и ширине стоячей рамы, одну сверху посередине рамы, а другую на одной из боковых сторон, тоже посередине, и оставь их висеть. Затем сделай длинный железный штифт с игольным ушком на верхнем конце, продень в него длинную нитку, продернутую через ушко иглы в стене, и пропусти штифт с длинной ниткой через раму. И дай его в руки кому-нибудь другому, сам же займись двумя другими нитями, которые висят на раме. Теперь пользуйся этим следующим образом: положи лютню или что еще тебе понравится на таком расстоянии от рамы, как ты захочешь, так, чтобы она оставалась неподвижной все время, пока она тебе нужна. И пусть твой помощник протягивает иглу с ниткой к нужным точкам лютни. И когда он останавливается на какой-либо точке и натягивает длинную нитку, тогда натяни обе нитки на раме, и скрести их с длинной ниткой, и приклей их в обоих местах воском к раме, и скажи твоему помощнику, чтобы он отпустил длинную нитку. Затем закрой дверцу и отметь на ней ту точку, которая образовалась пересечением ниток. Затем снова открой дверцу и сделай то же самое с другими точками, пока ты не нанесешь всю лютню пунктиром на доску. Тогда соедини все нанесенные на доске точки линиями, и ты увидишь, что из этого получится. Так же ты можешь срисовывать и другие вещи. Этот способ я здесь изобразил.

Научись, далее, пользоваться еще более легким и лучшим путем, найденным из вышеописанного способа рисования. Изобрел и нашел его Якобус Кезер; и поскольку он очень хорош и полезен и позволяет достигнуть большего и быстрее, нежели предыдущий способ, я хочу, по возможности просто, показать его дальше ради всеобщей пользы и славы Божьей милостью острейшего ума господина Якоба Кезера [96].

Плоские вещи можно перерисовать на стекло при близком положении глаза. Если же при изображении других тел глаз помещают близко к ним, то они, вследствие резкого сокращения, приобретают чудовищную форму, ибо ближайшие к глазу вещи кажутся слишком большими в сравнении с дальними. В случае же если эта вещь стоит далеко от меня, когда я рисую на стекле, то она получится на стекле маленькой, ибо я не могу отодвинуть стекло от себя дальше, нежели я могу достать рукой; если же я придвину стекло близко к вещи, которую я должен нарисовать, глаз же буду держать вдали, то я не смогу достать рукой до стекла. Поэтому следует принять другой способ, благодаря которому сберегается много трудов и усилий и не теряется время и который позволяет срисовывать вещь большою или маленькою, по желанию.

Прибор Якоба Кезера

Кто хочет нарисовать вещь большою, почти такою же, какова она в действительности, тот должен придвинуть стекло, на котором он рисует, близко к вещи, которую он хочет нарисовать, глаз же, дабы избежать резкого искажения, должен находиться в известном отдалении. Но поскольку невозможно, чтобы в одно и то же время твоя рука находилась на стекле, а твой глаз – вдали от него, здесь должен быть применен способ господина Якоба Кезера, создавшего для такой надобности особый инструмент, который я дальше хочу показать. Ибо он точен и хорош.

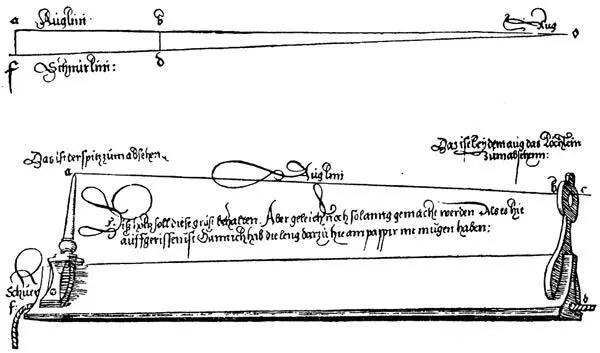

Прежде всего помести глаз, как указывалось ранее, в какой-либо точке, где ты хочешь, и обозначь ее о . Укрепи там одним концом чистый тонкий крепкий шелковый шнурок нужной тебе длины. И эта точка глаза о не менее важна на своем месте, нежели живой глаз, и ты это сейчас поймешь. Присоедини к этому шнуру спереди приготовленное для такой надобности приспособление для рассматривания, которое сделай следующим образом. Вырежь из чистого самшитового дерева продолговатую треугольную деревяшку длиною в полторы пяди. И сделай обе более длинные стороны треугольника равными одной двадцатой части длины деревяшки каждую, нижнюю же сторону сделай вполовину короче, чем другие. Затем просверли посередине деревяшки в длину, ближе к узкой стороне треугольника, дырочку, чтобы через нее можно было протягивать шнур туда и обратно. Насади спереди на острую сторону этой треугольной деревяшки заостренное навершие такой же высоты, как треугольник, и пусть вверху острие его будет а , внизу же, у дырочки, в которую протягивается шнур, поставь f , а сзади d . Помести теперь сзади над d на острой стороне деревяшки маленькую дощечку с дырочкой для глаза на соответствующей высоте так, чтобы каждый раз, когда двигают инструмент туда или сюда, можно было правильно установить высоту точки зрения.
