Альбрехт Дюрер - Трактаты

Если господин владеет обширной и хорошо расположенной землей и может по своему выбору и желанию построить укрепленный замок, в котором, в случае необходимости, можно обороняться от врага и отсидеться, он должен выбрать для такового подходящее место, как видно из нижеследующего.

Прежде всего следует выбрать для этого ровную плодородную землю, и эта равнина должна иметь с северной стороны высокую поросшую лесом гору, чтобы для строительства не было недостатка ни в дереве, ни в камне. На горе следует устроить укрепленные сторожевые пункты и сделать так, чтобы враги не могли легко туда добраться.

И к этим сторожевым пунктам должны вести потайные скрытые входы и выходы. Из таких сторожевых пунктов можно обозревать дали во все стороны, так, чтобы ничто не могло шевельнуться, не будучи замеченным. Также можно подавать там сигналы при помощи подъемных корзин, дыма, ружейных выстрелов или огня. И этот замок должен быть расположен на расстоянии малой мили [100]от горы на равнине по направлению к югу. Также это выбранное место должно иметь сильную проточную воду, которая протекала бы с южной стороны перед замком и которая не могла бы быть отведена; и там, где это возможно, этой водой следует наполнить все рвы вокруг замка, и в нее можно пустить рыбу. Если же хотят оставить рвы сухими, то их можно использовать для забавы, как-то: для стрельбы из луков, самострелов и ружей, для метания в цель, для разведения животных и плодовых садов.

Весь этот замок должен быть выстроен в виде квадрата, наружные же углы его должны быть срезаны по диагонали линиями длиною в шестьсот футов, и подобным же образом – все внутренние сооружения, в большей или меньшей мере в зависимости от их расположения. Этот квадрат должен иметь большую величину из-за наружных укреплений, которые занимают много места, поэтому каждая сторона всего этого квадрата должна иметь приблизительно до четырех тысяч трехсот футов при несрезанных углах.

Этот квадрат должен быть поставлен наискось [101]вследствие силы дующих в четырех направлениях ветров, дабы они легче отталкивались от углов. А именно, из двух первых углов один должен быть обращен на восток, другой на запад, тогда два других придутся на юг и на север. Затем следует обозначить восток и запад буквами А, В , также юг и север – С, D .

Вокруг этого замка на расстоянии малой мили пути или так далеко, насколько может достигнуть выстрел, не следует разрешать строить никаких крепостей или домов или сооружать вокруг рвы или какие-либо другие укрепления. И этот замок должен иметь только одни большие, высокие и широкие ворота, чтобы было меньше забот и надобности в охране. Ворота эти должны быть помещены в середине между АС [102]. Господин же должен иметь еще потайной скрытый выход, дабы он мог по своему желанию ездить туда и обратно в экипаже или верхом. Такой потайной ход должен всегда старательно содержаться в чистоте и порядке. Но между DB следует сделать еще одни маленькие ворота, через которые можно было бы выезжать и въезжать в повозках или верхом. Для защиты этого замка вокруг него кольцом должны быть проведены облицованные камнем двойные валы и двойные рвы. Следующие друг за другом ворота выгодно сдвигать или смещать, дабы в случае, если одни окажутся захваченными, внутренние могли бы устоять. Но мастерам известно, как все это надлежит искусно устроить, поэтому нет надобности об этом писать. Валы же над воротами должны оставаться свободными, чтобы по ним можно было проехать. Также всякая вода и помои должны быть отведены через валы на четыре стороны с помощью прочных арок; там же, где вода устремляется во рвы, этому следует воспрепятствовать при помощи досок. Нечистоты же следует убирать часто, о чем необходимо заботиться во всяком хорошем городе.

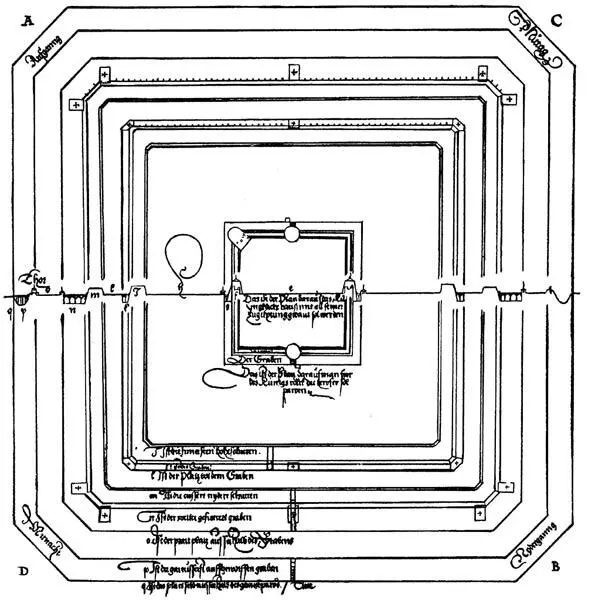

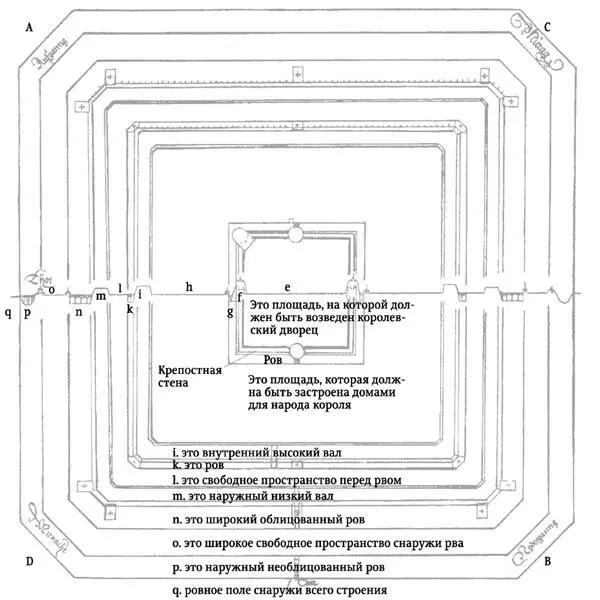

План замка

Внутри же замка все должно быть распределено следующим образом. В середине, на квадратной площади, сторона которой равна восьмистам футам, должен быть возведен королевский дворец, и в этом квадрате ни один угол не должен быть срезан. О том же, как должен быть построен такой королевский дом, ясно пишет Витрувий, древний римлянин. Эту площадь обозначим е . Снаружи квадрата должна быть возведена вокруг крепостная стена в шестьдесят футов толщиною и в сорок футов высотою; ее обозначим f . Снаружи стены должен быть сделан ров в пятьдесят футов глубиною и в шестьдесят футов шириною; его обозначим g . А крепостная стена королевского замка должна иметь четверо ворот с четырьмя подъемными мостами, расположенных в каждой из четырех сторон каменной стены, дабы король мог, когда он захочет, выйти с любой стороны к своему народу. И над четырьмя воротами должны быть сделаны четыре круглые башни, выступающие в ров и имеющие внизу, в основании, сто футов в диаметре, вверху же – семьдесят, стены же их должны иметь внизу такую же толщину, как вверху. Внутри можно сделать хорошее жилье. И стены этих башен должны быть сделаны в сто тридцать пять футов высотою от основания, крыша же должна быть низкой. Но в углу А должна быть сделана башня высотою в двести футов, вверху вполовину такая широкая, как внизу, с которой можно обозревать дали, и на ней следует поместить колокол. Эту башню надлежит использовать в качестве церковного помещения, и внутри должна быть устроена часовня.
