Альбрехт Дюрер - Трактаты

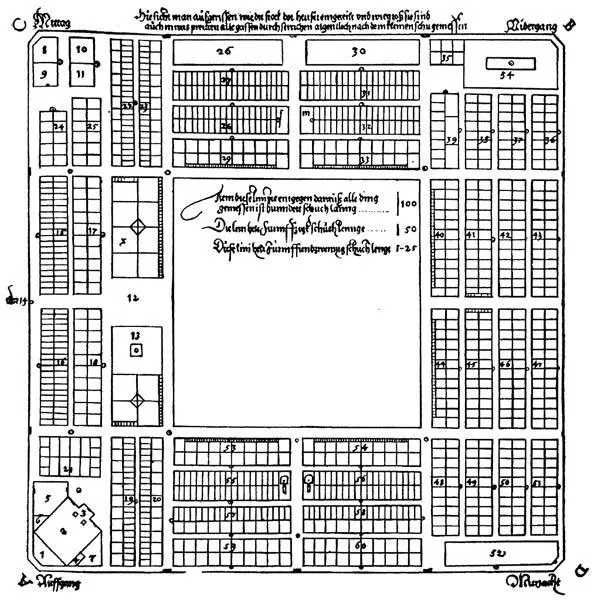

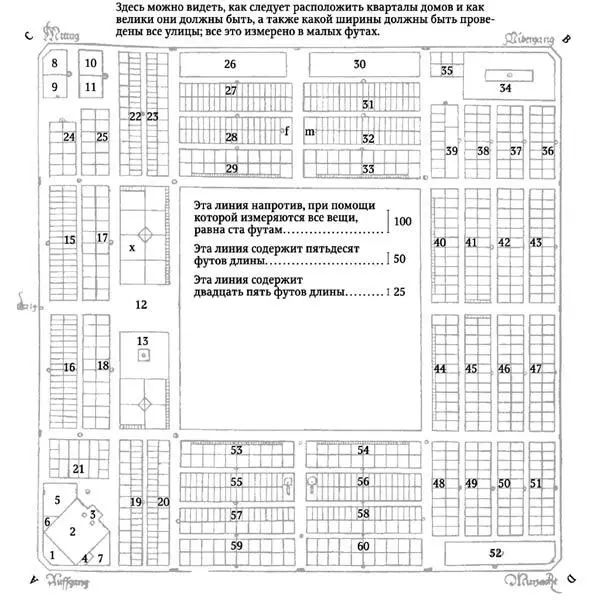

План центральной части замка

Теперь следует прежде всего разместить литейные мастерские, в которых можно отливать всякого рода большие и малые вещи из меди. И пусть каждый в этом замке, кто пожелает отлить что-либо из латуни или меди, каким бы ремеслом он ни занимался, делает это только в этих мастерских, и не следует разрешать никому иметь подобные мастерские ни в каком другом месте. Помести четыре такие мастерские, со стороною в сто футов каждая, в углу С , из-за ветра, который уносит их ядовитый дым, ибо в течение всего года ветер дует преимущественно с запада и с севера, и если даже подует восточный ветер, то он тоже понесет дым в сторону от замка, и лишь южный ветер, который бывает редко, может принести в замок этот дым. Поэтому это место кажется мне наиболее удобным для мастерских. И размещай эти четыре мастерские всегда по две вместе и друг против друга так, чтобы между ними оставались переулки в пятьдесят футов шириною. Чтобы они не подходили вплотную к валам, вокруг них, в углу, оставляют переулок в двадцать пять футов шириною. И направление обеих пар поставленных рядом мастерских пусть будет параллельно линии АС . Обозначения же этих четырех мастерских пусть будут 8, 9, 10, 11 .

Затем устрой перед королевскими воротами, находящимися напротив ворот вала между АС , рынок, обозначение которого – номер 12 , и сделай его шириною в двести футов и в триста футов длиною. Затем помести по обеим сторонам рынка два квартала домов в двести футов шириною и четыреста шесть футов длиною каждый и раздели квартал, лежащий по правую сторону, если идти извне в замок, сначала посередине пополам. Из одной части, что напротив рынка, сделай ратушу с квадратным двором в середине, сторона которого равна пятидесяти футам; посреди него можешь, если угодно, поместить колодец; но не делай в нижней части ратуши лавок и оставь ее свободной. Обозначение ратуши пусть будет 13 . Под ратушей должна находиться тюрьма для преступников. Половину же [квартала] позади ратуши раздели на четыре равных дома и сделай к ним всем наискось квадратный двор, тогда каждый дом получит треугольный дворик, который даст достаточно света. Другой квартал, напротив ратуши, раздели на восемь равных домов и сделай для них световой дворик таким же образом, как в четырех домах позади ратуши. Обозначение этого квартала пусть будет х .

Затем сделай между этими двумя кварталами и валом АС еще четыре квартала и помести их так, чтобы они касались с обеих сторон двух улиц, идущих от королевского рва до вала. В середине же они будут разделены улицей, идущей от ворот вала к рынку. Эти четыре квартала должны быть расположены таким образом, чтобы между валом и этими кварталами осталась свободная улица шириною в пятьдесят футов. Такая же широкая улица должна остаться между ними и кварталом ратуши, а также другим, что напротив нее; и эта улица должна достигать вала с обеих сторон между AD и СВ . Через эти четыре квартала должен быть проложен в длину еще переулок в двадцать пять футов шириною, снаружи же все эти шесть кварталов окружены свободными, широкими улицами, как и должно быть возле или вокруг рынка. Обозначения этих четырех кварталов: ближайшего к х – 17 ; другого, ближайшего к кварталу 13 , – 18 ; ближайшего к кварталу 18–16 ; ближайшего к кварталу 17–15 . И два квартала 17 и 18 следует разделить на двадцать одинаковых домов каждый, два же квартала 15 и 16 следует разделить каждый на сорок домов.

Теперь надо заполнить домами еще два места напротив АС , возле церкви и возле литейных мастерских; их сделай так: помести с обеих сторон возле двух кварталов х и 13 четыре квартала и раздели каждые два квартала переулком в двадцать пять футов шириною так, чтобы эти переулки выходили по обе стороны к валу между AD и СВ . Каждый из этих кварталов будет иметь пятьсот двадцать пять футов в длину и восемьдесят восемь с половиной футов в ширину. И пусть их обозначения будут: ближайшего к литейным мастерским – 22 ; другого, ближайшего к нему, – 23 ; обозначения же других двух кварталов, расположенных напротив квартала 13 , пусть будут: ближайшего к церкви – 19 , второго же – 20 . Раздели в каждом из них выходящую на широкие улицы половину на одиннадцать равных домов, в узких же переулках раздели каждую половину квартала друг против друга на двадцать два дома.
