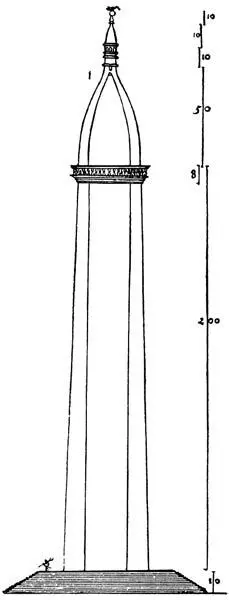

Городская башня

Нужно также, чтобы каменотесы, живописцы и столяры умели сделать на башнях или на каменных стенах обычные солнечные часы, поэтому я хочу рассказать дальше об этом столько, сколько нужно для неискушенного человека, и научить, как сделать малые часы на двенадцать часов… [76]

Часто случается, что на колоннах, башнях и высоких каменных стенах делают надписи, поэтому кто хочет сделать надпись на высокой башне так, чтобы буквы верхней строчки можно было видеть и читать так же легко, как и нижней, тот пусть сделает их вверху крупнее, чем внизу… [77]

Поскольку строители, а также живописцы и другие делают иногда надписи на высоких каменных стенах, необходимо, чтобы они научились правильно делать буквы. Поэтому я хочу немного показать это здесь, сначала латинский алфавит для надписей, а затем текстуру [78] – два шрифта, которые обычно употребляются для подобных вещей.

В первом случае сделай для каждой из латинских букв правильный квадрат, в который она вписана. Но когда ты рисуешь в этом квадрате букву, сделай ширину ее толстой ножки равной одной десятой части стороны квадрата, тонкий же штрих буквы сделай равным третьей части толстого. Так поступай со всеми буквами алфавита.

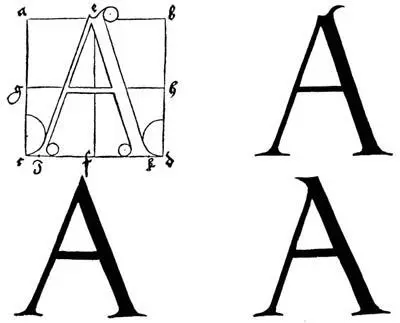

Построение буквы А латинского шрифта

Сделай сначала букву А следующим образом. Обозначь углы твоего квадрата буквами abсd ; так поступай со всеми буквами. И раздели этот квадрат двумя перекрещивающимися линиями – отвесною еf и поперечною gh . Затем поставь внизу внутри возле точек с и d на расстоянии одной десятой стороны квадрата две точки I и k и проведи от точки I к вершине квадрата тонкий штрих буквы. Отсюда опусти теперь толстую ножку, и пусть обе ножки касаются наружными линиями точек I и k . Тогда в середине останется треугольник, точка же е окажется вверху посередине буквы. Затем соедини букву А чертой под линией gh , ширину же поперечного штриха сделай равной третьей части толстой ножки. Затем проведи циркулем наверху, позади толстой ножки, кружок, выступающий над квадратом, и очерти верхнюю часть буквы извилистой линией так, чтобы впадина приходилась против толстой ножки. И загни концы ножек буквы внизу в обе стороны так, чтобы они коснулись углов квадрата c и d . Сделай это, проведя циркулем кружок, радиус которого равен одной седьмой стороны квадрата. И сделай внизу внутри загиб ножек буквы равным двум третям толстой ножки. Сделай его с обеих сторон кружками, диаметр которых равен ширине толстой ножки… [79]

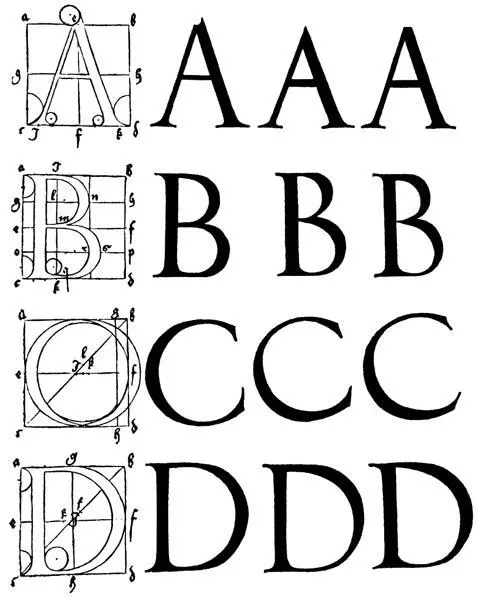

Буквы латинского шрифта

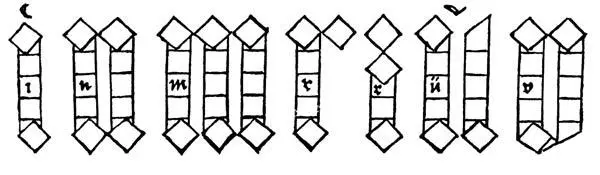

Старую текстуру писали некогда следующим образом, – правда, теперь ее делают иначе, что я потом тоже покажу; и хотя алфавит начинают писать с а, но я возьму здесь для начала i, потому что из нее могут быть сделаны почти все буквы, надо только что-нибудь добавить или убрать.

Во-первых, сделай i из правильных квадратов, поставив их три друг на друга. И раздели верхнюю сторону верхнего квадрата и нижнюю сторону нижнего квадрата каждую двумя точками на три равные части. Затем помести наискось, углом в переднюю точку стороны верхнего квадрата, другой такой же квадрат так, чтобы диагональ его стояла отвесно. Тогда косой квадрат будет выступать своими углами больше вперед, чем назад. Затем проведи от обеих сторон поставленных друг на друга квадратов линии к косому квадрату. После этого сделай внизу так же, как наверху, только помести [косой] квадрат его верхним углом в заднюю точку нижней стороны квадрата и проведи от обеих сторон стоящих отвесно квадратов линии вниз к смещенному квадрату. Тогда i готово. Затем нарисуй перышком маленький полумесяц.

Сделай также n из двух букв i таким образом, чтобы их верхние и нижние углы касались друг друга… [80]

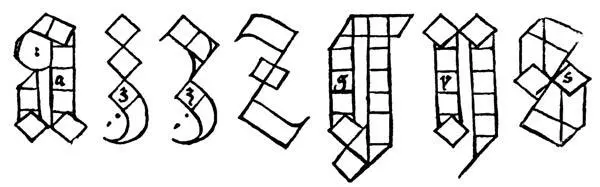

Построение букв готического шрифта
