Альбрехт Дюрер - Трактаты

Показав выше некоторые из плоских фигур, я намереваюсь далее рассказать частично о телесных вещах [57]. Сначала я хочу вывести их из плоских фигур следующим образом.

Я беру прежде всего круглую поверхность abсd с центром а и поднимаю ее вверх, насколько я захочу, тогда из этого получится круглая колонна… [58]

Поскольку я начал раньше говорить о колоннах, я хочу написать об этом еще немного. Колонны могут быть сделаны весьма различных видов, и прочность их должна соответствовать тому, что они должны нести. Некоторые делают колонны с подножием и главою, другие же делают столбы, торчащие прямо из пола. Наверху же их разделяют на части соответственно аркам сводов или делают столб гладким и спускают на него лишенные украшения арки, причем иногда получается, что стержни, желобки и другие взаимно противоположные вещи перекрещиваются друг с другом [59]. Тот, кто делает это правильно, может достигнуть необычного и сильного впечатления, как хорошо известно искусным строителям. В подобных столбах могут быть применены различные сочетания желобков, стержней, полочек, выступающих и западающих углов [60]. Но все эти вещи должны быть тщательно вычерчены в плане и затем построены в соответствии с ним. Можно поставить друг против друга четыре столба одинаковой величины, каждый из которых имеет в плане свой особый узор. Когда они воздвигнуты и части столбов смыкаются в свод, это выглядит удивительно. Кто же предпочитает одинаковые вещи, пусть следует своему вкусу. Но поскольку многие, имея достаток, питают большую любовь к редкостным чередованиям в сводах, я хочу начертить ниже одно или два, чтобы те, кому они понравятся, могли ими воспользоваться. Кроме того, я сделаю или начерчу некоторые планы для столбов, а также несколько выступающих карнизов, которые применяются внизу столбов, над полом и бывают высокими или низкими [61]. В этих вещах пусть каждый сам обращает внимание на правильность пропорций, ибо, если бы надо было описать все эти вещи подряд, книжечка стала бы слишком длинной. Планы же, вычерчиваемые простыми штрихами, следует с самого начала выполнять в правильных размерах, как показывают нарисованные далее карнизы. Можно также применять в столбах сочетания всякого рода углов и украшать их как угодно.

Образование формы колонны

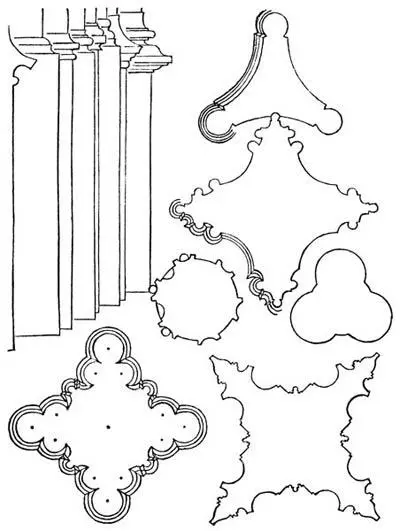

Сечения пилонов и их формы

Если речь идет о целом строении или его частях, я думаю, ни для одного прославленного строителя или ремесленника не секрет, как искусно и умело написал в своих книгах о прочности, назначении и украшении зданий древний римлянин Витрувий, почему и надлежит следовать ему прежде других и использовать его учение [62].

Намереваясь теперь показать молодым собратьям построение одной-двух колонн, чтобы они упражнялись в этом, я принимаю во внимание особенности немецкого характера. Ибо обычно все, кто желает выстроить что-либо новое, хотели бы иметь для этого также новую, до сих пор нигде не виданную форму. Поэтому я хочу сделать нечто новое, из чего каждый пусть возьмет по своему желанию то, что ему понравится.

Я хочу также показать, как могут быть сделаны украшения на гладких и круглых частях и где можно употреблять их больше или меньше. Эти украшения помещаются на прямых, круглых или кривых частях. Сделай прежде всего колонну, высота которой содержит восемь с половиною раз ее толщину в нижней части над полочкой. Полочку же сделай на одну восьмую часть шире колонны и в одну восьмую толщины колонны высотою. И сделай колонну вверху на одну восьмую часть тоньше, чем внизу. Но сделай ее полочку и кольцо [63]выступающими настолько, какова толщина колонны внизу над нижней полочкой. Когда колонна сделана и внизу вычерчен ее круглый план из центра а , сделай тогда на ней какие-нибудь красивые завитки. Для этого воспользуйся вышеописанной винтовой линией первой книжечки [64]и проведи ее сначала простым ходом или двойным – друг против друга [65]; и на колонне может быть сделано рядом по меньшей мере восемь таких ходов. Размести их в нижнем плане на окружности на одинаковом расстоянии друг от друга и перенеси на колонну снизу наверх. Если же они идут по двое друг против друга, то из восьми точек должны быть проведены шестнадцать линий. Такие завитки могут быть продолжены на всю колонну или оставлены только внизу в одной ее трети. Эти завитки бывают различными, и здесь можно тоже многое придумать. Так, завитки могут быть частыми или редкими, можно также сделать их внизу вначале гуще, а чем дальше в высоту, тем более вытягивать их в длину при помощи фигур треугольника abc из рисунка 16 первой книжечки [66].
