ROE (Relación de Onda Estacionaria)

Este parámetro está relacionado con la eficiencia en la transmisión de las señales electromagnéticas, la desadaptación entre el generador y la carga y la aparición de ondas reflejadas, que se producen debido a la desadaptación de impedancias entre cualquier punto del sistema.

Nota

La ROE es una relación entre cargas e indica la cantidad de señal que se refleja en la carga hacia la fuente. En el caso de los sistemas de antena, se considera una adaptación correcta cuando la ROE es menor de 10 dB.

S/N

Relación entre la potencia de señal útil en el receptor y el ruido.

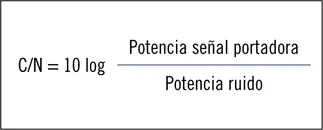

C/N

Relación entre la potencia de la portadora de señal y el ruido.

Distorsión

Cantidad de señal de salida que difiere de la señal de entrada cuando esta relación no es constante (constante en amplitud y en el tiempo). Un dispositivo que no produce distorsión es aquel cuya señal de salida difiere de la señal de entrada en una constante (constante en amplitud y en el tiempo).

Además, otros parámetros a tener en cuenta para determinar la calidad de la imagen son:

Frecuencia de cuadro

Es el número de imágenes transmitidas por segundo. Según la norma europea, hay que barrer o explorar 25 imágenes en un segundo y, por tanto, la frecuencia de cuadro es de 25 c/s.

Sabía que...

En Europa, la frecuencia de la red eléctrica es de 50 Hz y se eligió como frecuencia de cuadro 25 imágenes por segundo, que es justamente la mitad.

Frecuencia de campo

Para evitar el parpadeo, se efectúa una exploración entrelazada, con lo que un cuadro queda formado por dos campos y, si un cuadro se transmite o explora en 1/ 25de segundo, un cuadro se transmitirá o explorará en la mitad de tiempo, es decir, en 1/ 50de segundo.

Frecuencia de líneas

Determina el número de líneas que se transmiten o exploran en un segundo.

Por último, otros datos relevantes para determinar la calidad de la imagen son:

1 Cantidad de líneas por cuadro.

2 Ancho de banda de vídeo.

3 Separación entre portadoras A/V.

4 Ancho de banda del canal.

5 Duración del impulso de sincronismo de línea.

6 Duración del impulso de sincronismo de cuadro.

Cuando una cámara capta imágenes, para ser transmitidas, estas deben ser adaptadas al medio de transmisión, lo que, en este caso, pasa por la obtención de señales eléctricas para la transmisión cromática. Hay que generar señales parciales de los 3 colores primarios (R, B y G, rojo, azul y verde, respectivamente). En una estación emisora, se transforman en impulsos eléctricos y son radiados por una antena emisora junto con la información audible. Estas señales, antes de ser enviadas, se codifican y se envían combinadas, formando la señal completa de televisión. La manera de transmitir los datos determina el sistema de televisión (analógico o digital). El receptor ha de convertir, de forma sistemática, dichos impulsos eléctricos para reconstruir otra vez la imagen completa, así como el sonido.

La forma de realizar la exploración de la imagen en un televisor es similar a la forma en que el lector recorre una página impresa, de izquierda a derecha y descendiendo de arriba abajo. De esta forma, la imagen es descompuesta en miles de impulsos eléctricos que representan uno por uno los elementos de la imagen televisada.

Sabía que...

En el sistema europeo, una imagen completa se denomina cuadro y se emplean 625 líneas para la formación de la imagen en pantalla. En el americano, son 525 líneas.

TV en blanco y negro

La señal de TV que incorporaba información detallada de la imagen, originalmente contenía solo la información de luminancia, es decir, la información de la cantidad de gris que le correspondía a todos y cada uno de los puntos de la imagen. Las cámaras solo eran sensibles a la luminancia y no al color, es decir, que la TV original era en blanco y negro.

TV en color

La primera y más importante premisa a la hora de desarrollar la TV en color fue su compatibilidad con la TV en blanco y negro. Por ello, la señal de la información de la imagen debería ser una combinación de una señal de luminancia, que establecería la compatibilidad con los estándares anteriores, y una información de color.

Definición

Luminancia

Componente de la señal de vídeo que contiene las informaciones de luz o brillo.

A partir de las señales básicas obtenidas por la cámara de color de TV, señales de de rojo (R), azul (B) y verde (G), que se corresponden con los tipos de elementos sensibles en dicha cámara, se forman, por combinación de las mismas, la señal de luminancia (para asegurar la compatibilidad con la TV en blanco y negro) y unas nuevas señales con la información de la crominancia.

Definición

Crominancia

Componente de la señal de vídeo que contiene las informaciones de color.

Se generaron así 3 estándares: el NTSC, el PAL y el SECAM. El NTSC es el primer sistema de televisión en color compatible. El sistema PAL surge como consecuencia de la corrección del error de fase diferencial (error de tinte en la pantalla del receptor) del sistema NTSC. Salvo pequeños detalles circuitales, es análogo al NTSC. El SECAM también comporta la mejora de los tintes falsos producidos por errores en la cadena de transmisión. En España, el estándar utilizado es el PAL.

Codificación en el estándar PAL

Las señales R, G y B (rojo, verde y azul) son las señales básicas obtenidas por una cámara de color de TV. Con la información de los tres colores obtenida por la cámara, se genera en una matriz la información de la luminancia Y, que corresponde a la señal de vídeo en forma monocromática. En la transformación, se tiene en cuenta la sensibilidad del ojo humano a los diferentes colores, de forma que la suma de las tres señales en diferentes proporciones den la señal Y para una superficie blanca.

La luminancia (información de blanco y negro) es:

Y (R,G,B)= 0,30 R + 0,59 G + 0,11 B

Lo cual significa que la señal lumínica contiene un 30% de la señal roja, un 59% de la señal azul y un 11% de la señal verde. De las tres informaciones cromáticas de Y, solo se transmiten dos, R y B, ya que la G puede obtenerse en cualquier momento en el receptor, cuando solo haya tres valores en la ecuación.
