Nota

El Cuadro Nacional de Atribución de Frecuencias (CNAF) fue editado por primera vez en 1990 y ha tenido varias ediciones. La última edición fue en 2010, según la orden ITC/332/2010 de 12 de febrero, BOE n° 44, 19-Feb-2010.

Se define así a las ondas electromagnéticas de alta frecuencia que se pueden radiar y propagar a distancia y que, mediante su modulación, pueden transmitir señales de baja frecuencia, como las del sonido, vídeo, etc. La función principal de un transmisor es la de generar una onda portadora, que es la encargada de transportar la información hasta el receptor. Esta onda portadora es modulada por la señal que se quiere transmitir y es transportada hasta la antena, donde se irradia al medio exterior en forma de campos magnéticos y eléctricos oscilantes perpendiculares entre sí y, a su vez, perpendiculares a la dirección de propagación de estos, por la línea de transmisión.

Onda portadora en AM

Las ondas portadoras se clasifican en portadora de vídeo Pv, de color Pc y de sonido Ps.

Estas ondas portadoras viajan en el ancho de banda de cada canal separadas entre sí una distancia según el estándar que se esté utilizando.

Existen diferentes estándares, como pueden ser el B, el G o el I.

Los estándares que se utilizan en España son el estándar B para VHF (tendencia a desaparecer) y el G para UHF.

Como ejemplo, se pueden ver en la tabla las características del estándar G.

La televisión, hasta tiempos recientes, fue totalmente analógica y su modo de llegar a los televidentes era mediante el aire con ondas de radio moduladas en AM y FM.

Más adelante, surgieron las redes de cable, que distribuían canales por las ciudades sin necesidad de antena, aunque esta distribución también se realizaba con señal analógica.

En los sistemas de comunicaciones, el parámetro fundamental para medir los valores que toma una señal en dos puntos distintos se expresa como la relación de la potencia entre esos dos puntos (generalmente entrada y salida).

Ganancia en potencia

La ganancia en potencia se expresa a través de la siguiente fórmula:

Donde:

1 P1: potencia de la señal en la entrada del dispositivo.

2 P2: potencia de la señal a la salida del dispositivo.

Definición

Ganancia

Relación de nivel de señal entre la entrada y salida de un equipo.

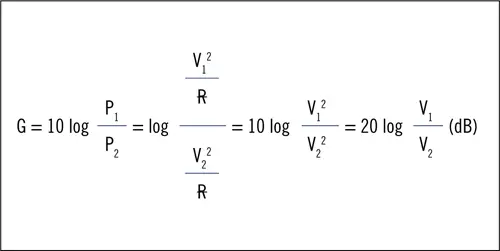

Si además se considera que en los puntos 1 y 2 la potencia se genera sobre la misma impedancia resistiva (R) y, aplicando la ley de Ohm, se deduce:

La unidad de medida relativa entre dos magnitudes es, por excelencia, el decibelio (dB) y todos sus derivados, pero también se emplean otras magnitudes que permiten expresar los niveles de potencia y de tensión en valor absoluto: dBm, dBW, dBμV y dBmV.

dBm

Expresa el nivel de potencia de la señal existente en un punto con respecto a 1 mW. El dBm se utiliza en dispositivos de potencias elevadas, como los reemisores y emisores.

Aplicación práctica

Si se dispone de un equipo que da la información de que su potencia máxima a la salida es 32 dBm, calcule la potencia en vatios (W).

SOLUCIÓN

Se debe utilizar la ecuación de medida de potencia:

dBW

Expresa el nivel de potencia de la señal respecto a 1 W. Se usa para definir la densidad de potencia de la huella del satélite (PIRE, potencia isotrópica radiada equivalente), ya que la potencia de salida del satélite se expresa en dBW.

Nota

La huella de potencia o zona de cobertura representa la potencia con que emite el satélite hacia la zona radiada.

dBμV

Expresa el nivel de tensión de la señal existente en un punto con respecto a 1μV. Se utiliza para dispositivos de tensión de salida reducida, por debajo de los 130 dBμV (potencias reducidas, como los dispositivos de antena). Está referida a una impedancia común.

Aplicación práctica

Si se tiene un amplificador que indica que su tensión de salida máxima es de 128 dBμV, calcule su tensión de salida máxima en voltios.

SOLUCIÓN

Se tendrá que aplicar la fórmula:

dBmV

Expresa el nivel de tensión de la señal existente en un punto con respecto a 1 mV. Se utiliza mucho menos que el dBμV, soliéndose emplear para dar datos de sensibilidad de entrada de los receptores y en equipos CATV (televisión por cable). Está referida a una impedancia común.

Además, otros parámetros básicos respecto a la señal en los sistemas de comunicación son:
