Eine ausreichende Tragfähigkeit des Aufbaus ist entscheidend für eine dauerhafte Ebenheit der Fläche. Seit der Einführung der RStO 12 wird das Verformungsmodul Ev2 statt in MN/m² in der gleichbedeutenden und international gängigen Einheit MPa (Megapascal) angegeben.
Im fertigen Einbau hat eine Tragschicht folgende Mindestanforderungen {Tragschichten, ungebunden, Mindestanforderungen} zu erfüllen:
• |
Verdichtungsgrad DPr mindestens 103 % |
• |
Verformungsmodul Ev2 für: – befahrbare Flächen ab Belastungsklasse 1,0 ≥ 150 MPa – Rad- und Gehwege ≥ 80 MPa |
Die ggf. erforderliche darunterliegende Frostschutzschicht hat folgende Mindestanforderungen zu erfüllen:
• |
Verdichtungsgrad DPr mindestens 100 % |
• |
Verformungsmodul Ev2 ab Belastungsklasse 1,0 ≥ 120 MPa |
Ist der Baugrund bzw. die Tragschicht nicht ausreichend tragfähig, kann diese durch geeignete Maßnahmen aufgewertet werden:
• |
Nachverdichtung z. B. durch Rütteln, Walzen oder Fallplattenverdichtung |
• |
Bodenverfestigung durch Zugabe von Kalk oder Zement |
• |
Bodenaustausch durch lagenweises Verdichten des tragfähigen Ersatzbodens |
• |
Bewehrung des Untergrunds durch Geogitter/-textile |
1.1.5.2 Gebundene Tragschichten
{Tragschichten, gebunden}
Gebundene, wasserdurchlässige Tragschichten können aus Dränbeton oder wasserdurchlässigem Asphalt bestehen. Die Dickendimensionierung erfolgt nach den zu erwartenden Verkehrsbelastungen.
Grundsätzlich sind folgende Mindestanforderungen {Tragschichten, gebunden, Mindestanforderungen} an die gebundene Tragschicht zu stellen:
• |
Verdichtungsgrad DPr mindestens 98 % |
• |
Druckfestigkeit ≥ 3,5 N/mm² |
• |
Wasserdurchlässigkeit kf mindestens 5,4 x 10-5 m /s |
Unterhalb der gebundenen Tragschicht ist auf eine geeignete Wasserdurchlässigkeit, ggf. durch eine wasserdurchlässige Frostschutzschicht, zu achten.
Zur Vermeidung von Rissbildungen sind Bewegungsfugen in Abstimmung mit einer ggf. darüberliegenden gebundenen Pflaster- oder Plattendecke anzuordnen.
1.1.6 Deckenbauweisen
Deckbeläge im Garten- und Landschaftsbau werden unterschieden in
Decken {Decken, ohne Bindemittel} ohne Bindemittel
• |
wassergebundene Wegedecken |
• |
Schotterrasen |
• |
Rindenmulchdecken |
Decken {Decken, mit Fugenverband} mit Fugenverband
• |
Pflaster |
• |
Plattenbeläge |
Decken {Decken, mit Bindemittel und ohne Fugenverband} mit Bindemittel und ohne Fugenverband
• |
Betondecken |
• |
bituminöse Decken |
• |
Kunststoffdecken |
1.1.6.1 Wassergebundene Wegedecken
{Wassergebundene Wegedecken}
Der Bau von Wegen und Plätzen mit wassergebundenen Wegedecken hat eine lange Tradition. Ein entscheidender Vorteil dieser Bauweise ist die kostengünstige Herstellung. Dem steht allerdings der erhöhte Pflege- und Unterhaltungsaufwand gegenüber. Bei den verwendeten Materialien ist auf deren Eignung für den Bau einer wassergebundenen Wegedecke zu achten (
Kap. 2.1.3.4).
Die Herstellung von wassergebundenen Wegedecken wird nach dem FLL „Fachbericht zu Planung, Bau und Instandhaltung von Wassergebundenen Decken“(2007) in drei Bauweisen {Wassergebundene Wegedecken, Bauweisen} gegliedert:
Einschichtbauweise
Geeignet für einfache, nur zeitweise genutzte Wege und Plätze ohne besondere gestalterische Anforderungen. Hohe Belastbarkeit durch geringe Auftragsstärke des losen Materials, z. B. Rad- und Wanderwege sowie gelegentliche Pkw-Nutzung.
Zweischichtbauweise
Bei erhöhter Anforderung an Gestaltung, Funktion und Ebenheit. Für Flächen ohne auftretende Scherkräfte.
Dreischichtbauweise
Verwendung bei Wegen und Flächen, die sehr hohe Anforderungen an die Gestaltung, Funktion und Ebenheit stellen. Flächen mit auftretenden Scherkräften.
Die Nutzung von wassergebundenen Wegedecken fällt vorwiegend auf den Fußgänger- und Fahrradverkehr. Für Pkw-Befahrung sind der Zwei- bzw. Dreischichtaufbau nur bedingt geeignet, da die Pflege und Unterhaltung für die Instandsetzung der Oberfläche sehr intensiv ist. Zudem ist ein Einsatz von Pflegefahrzeugen nur bedingt möglich. Eine Lkw-Benutzung ist nur in Ausnahmefällen unter Berücksichtigung der besonderen Verkehrsbelastung und entsprechender Tragschichtanpassung auf einer Einschichtbauweise möglich.
Zu beachten ist, dass bei Zwei- und Dreischichtbauweisen durch Frostaufgang und Nässe eine Aufweichung der Deckschicht auftreten kann, was die Nutzung in dieser Zeit beeinträchtigt (
Kap. 2.1.3.3).

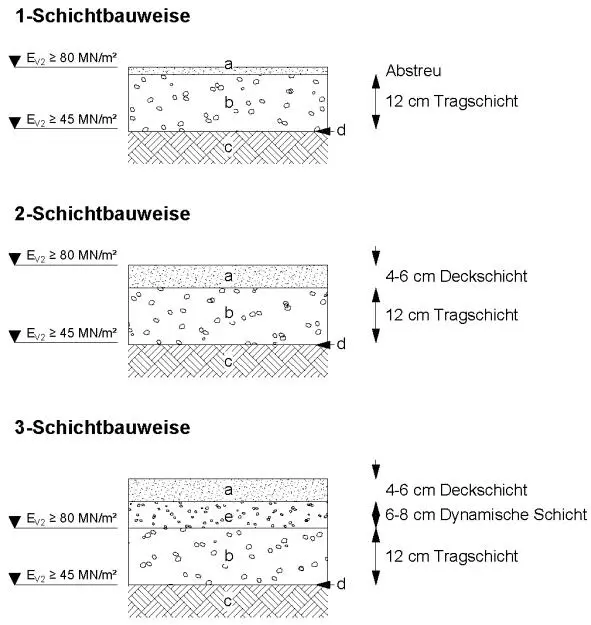

Bild 4: Regelaufbauten nach FLL „Fachbericht zu Planung, Bau und Instandhaltung von Wassergebundenen Wegen“(2007) (Quelle: Fauth)
Aufbau |
Schicht |
Material |
Dicke |
Einschichtaufbau |
Deckschicht |
Material mit Null- An-teilen 0/4 mm, Sand- und Splittkörnungen 2/5, 2/8, 4/8, 5/11, 8/16 mm |
Abstreuung mit ca. 2 cm |
Tragschicht |
Kiessand, Schotter 0/22, 0/32, 0/45 mm |
≥ 12 cm |
Zweischichtaufbau |
Deckschicht |
Kiessand, Splittsand, Haldenmaterial 0/8, 0/11, 0/16 mm |
4–6 cm |
Tragschicht |
Kiessand, Schotter 0/22, 0/32, 0/45 mm |
≥ 12 cm |
Dreischichtaufbau |
Deckschicht |
Brechsand, Natursand, Haldenmaterial (0/3), 0/5, 0/8, 0/11 mm |
4–6 cm |
Dynamische Schicht |
Splitt, Brechsand, Haldenmaterial 0/11, 0/16, 0/22 mm |
6–8cm |
Tragschicht |
Kiessand, Schotter 0/22, 0/32, 0/45 mm |
≥ 12 cm |
Tab. 13: Baustoffe gem. Bauweisen nach FLL „Fachbericht zu Planung, Bau und Instandhaltung von Wassergebundenen Wegen“(2007)
Grundsätzlich sollte das Verformungsmodul aus dem statischen Plattendruckversuch Ev2 (MPa) für den Baugrund als Untergrund oder Unterbau ≥ 45 und für die Tragschicht ≥ 80 betragen.
Der Einbau der Deckschicht {Wassergebundene Wegedecken, Deckschicht} erfolgt erdfeucht, um eine Entmischung zu vermieden. Die dynamische Schicht {Wassergebundene Wegedecken, dynamische Schicht} und die Deckschickt werden mit statisch wirksamen Verdichtungsgeräten bis zur ausreichenden Trittfestigkeit verdichtet.
Eigenschaft |
Anforderung |
Prüfung nach |
d < 0,063 mm |
≤ 7 M.-% |
DIN EN 933-1 |
Verdichtung DPr |
≥ 97 % |
DIN 18127 |
Wasserdurchlässigkeit kf |
1 x 10-5 m /s |
DIN 18035-5 |
Gefälle |
≥ 1 % |
Nivellement |
Höhenlage |
Abweichung von der Nennhöhe ± 15 mm |
Nivellement |
Ebenheit |
Spaltweite unter 4 m Latte ≤ 15 mm |
DIN 18202 |
Wasserkapazität Wk |
≥ 15 Vol.-% |
DIN 18035-4 |
Tab. 14: Anforderungen an Dynamische Schichten nach FLL „Fachbericht zu Planung, Bau und Instandhaltung von Wassergebundenen Wegen“(2007)
