6. La Raspberry Pi 4 modifica sustancialmente las especificaciones de los modelos anteriores.Más allá del aumento de potencia, incorpora un conector USB tipo C para la alimentación, dos salidas micro-HDMI para 2 monitores de resolución 4K, WiFi 5G, Bluetooth 5.0 BLE, y USB 3.0 como características más destacadas. La Raspberry Pi 4 puede adquirirse en varias configuraciones de RAM, que van desde 1 GB a 4 GB.

7. Una vez vistas las diferentes versiones de la Raspberry Pi, deberemos elegir qué sistema le deseamos instalar a nuestro modelo. El sistema más extendido y más flexible es Raspbian, una versión adaptada de la distribución Linux Debian.

8. También podemos instalarle sistemas especialmente dedicados a servir de media center, como OSMC o LibreElec. Estas distribuciones nos permitirán convertir nuestro televisor de casa en un potente centro multimedia de bajo coste.

9. Más allá de las distribuciones oficiales, que podemos encontrar en la web de la Fundación Raspberry Pi, existen multitud de desarrollos de terceros que nos permiten aprovechar una gran variedad de usos alternativos: desde la opción de convertir nuestra Raspberry Pi en una estación para radioaficionados a una consola de juegos antiguos.

IMPORTANTE

Existe, también, un modelo bastante poco usual llamado módulo de computación 4. Este módulo no dispone de conectores de entrada y salida comunes como USB o HDMI, y está preparado para los desarrolladores que quieren una integración total de la Raspberry Pi con las placas diseñadas para sus proyectos mediante el uso de un conector SODIMM.

IMPORTANTE

Aunque las versiones anteriores a la Raspberry Pi 4 se podrían considerar obsoletas, actualmente, se siguen distribuyendo por motivos de retrocompatibilidad con montajes anteriores preexistentes.

003

IMPORTANTE

La diferencia principal entre un puerto USB 3.0 y un puerto USB 2.0 es su velocidad de transferencia. Los puertos USB 3.0 pueden multiplicar por 10 la velocidad pasando de 60 MB/s a 600 MB/s. No olvidemos que el dispositivo que conectemos también debe ser compatible con USB 3.0 para aprovechar su potencial.

Para poder hacer un buen uso, y sacar el máximo partido de nuestro dispositivo, es muy importante conocer todas las conexiones de las que dispone. Si nos fijamos en nuestra Raspberry Pi 4 1, veremos que es bastante diferente a los modelos anteriores. En este ejercicio, vamos a estudiar todas sus conexiones en detalle.

1. De manera muy similar a las versiones anteriores de Raspberry Pi, en la parte frontal veremos el puerto Ethernet, que sirve para conectar la Raspberry Pi a la red mediante un cable.

2. A su lado encontraremos los 4 puertos USB. Es importante tener en cuenta que la Raspberry Pi 4 dispone de 2 puertos USB 3.0 y 2 puertos USB 2.0 2. Los puertos se pueden distinguir por su color, ya que los azules son 3.0, y los negros 2.0.

3. En el lateral se encuentran los dos puertos micro-HDMI para conectar una televisión o un monitor 3. Estos puertos soportan una resolución 4K nativa, y necesitan un adaptador mini-HDMI a HDMI para hacer las conexiones.

4. A la izquierda de los conectores mini-HDMI encontramos el conector de alimentación micro-USB de tipo C 4 y, junto a este, la salida jack de audio.

5. Para mantener la compatibilidad con los proyectos basados en versiones anteriores, los conectores GPIO están en el mismo lugar y con la misma distribución anterior. Estos pines nos servirán para conectar la Raspberry Pi a los sensores y actuadores.

6. Como podemos esperar, en la parte superior de la placa encontraremos la conexión para la Cámara de la Raspberry Pi (en adelante, RasPiCam), el medio de vídeo oficial de la Raspberry Pi (y de muchas otras compatibles), y el conector para un monitor con conexión DSI.

7. En la parte inferior tendremos la ranura para la tarjeta micro-SD, que hará las funciones de disco duro de nuestra Raspberry Pi.

IMPORTANTE

Muchas veces encontraremos tarjetas micro-SD con precios muy diferentes y con el mismo tamaño de almacenamiento. No deberemos confiar en las tarjetas baratas, ya que usualmente serán muy lentas y poco fiables. Deberemos buscar una tarjeta que, como mínimo, sea de categoría UHS-I A1 5 para disponer de un buen rendimiento en nuestra Raspberry Pi.

004

IMPORTANTE

Los modelos A/A+ y Zero/Zero W de Raspberry Pi no tienen puerto Ethernet.

IMPORTANTE

Los modelos más antiguos tienen también una salida RCA de vídeo compuesto para televisores.

En este ejercicio, analizaremos los modelos antiguos de Raspberry Pi (anteriores a las Raspberry Pi Zero y Raspberry Pi 4) en detalle, y veremos las conexiones que nos brindará este dispositivo para poder aprovecharlo al máximo.

El motivo de comentar las versiones más antiguas de Raspberry Pi se debe a que existen centenares de miles de placas, de estos tipos, en funcionamiento. La Fundación de Raspberry Pi las sigue manteniendo, fabricando y vendiendo hoy en día, por lo que siguen siendo placas válidas actualmente.

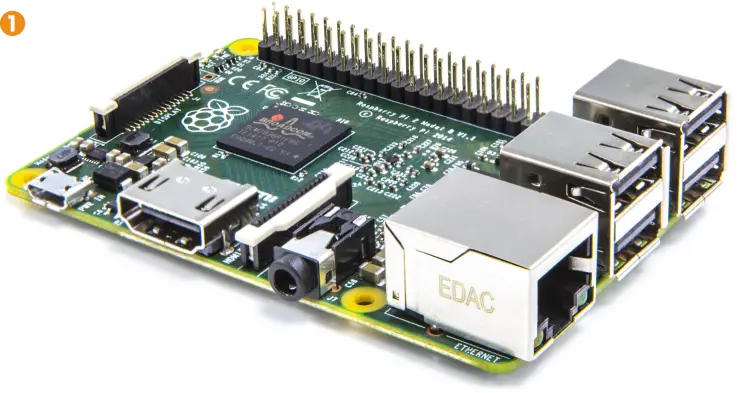

1. Lo primero que deberemos hacer es tener una visión general de nuestra Raspberry Pi 1.

2. En la parte frontal veremos el puerto Ethernet 2. Este puerto servirá para conectar la Raspberry Pi a la red mediante un cable.

3. Al lado del puerto Ethernet tendremos los puertos USB 3. Su número varirá dependiendo del modelo. Así, pasaremos de los 4, en el caso de la Raspberry Pi 2 y Raspberry Pi B+, al único puerto USB del modelo A/A+.

4. En un lado se encontrarán el puerto HDMI para conectar una televisión o un monitor 4, el conector de alimentación micro-USB 5 y la salida jack de audio 6.

5. En el lado contrario estarán los pines GPIO 7, que nos servirán para conectar la Raspberry Pi a los sensores y actuadores.
