8.El programa lanza un cuadro de diálogo que nos pregunta si queremos guardar los cambios. Pulse el botón Sí.

9.Mantenga la ubicación predeterminada en el cuadro Guardar dibujo como, escriba en el campo Nombrela palabra pruebay pulse el botón Guardar.

10.Para acabar, veremos cómo recuperar este documento. Para ello, podemos utilizar el comando Abrirde la Barra de herramientas de acceso rápidoo el comando del mismo nombre del menú de la aplicación, o dirigirnos a la lista de documentos recientes de este mismo menú. Despliegue el menú de la aplicación y haga clic sobre el archivo prueba.dwg, situado en la parte derecha del panel.

A TRAVÉS DEL CUADRO DE DIÁLOGO OPCIONES, accesible desde el menú de la aplicación, es posible controlar la ubicación en la que AutoCAD busca y guarda los archivos, así como elegir el modo en que éstos aparecen.

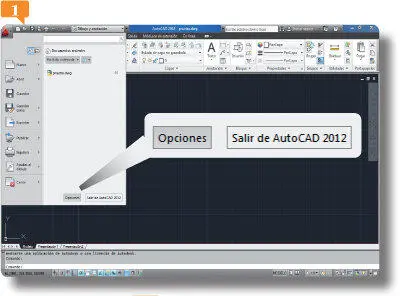

1.Para empezar, abriremos el cuadro de opciones generales del programa. Despliegue el menú de la aplicación y pulse sobre el botón Opciones.

2.En la ficha Archivospodemos identificar todos los archivos necesarios y las carpetas donde se ubican; de este modo, los archivos que se vayan creando con AutoCAD estarán completamente controlados. Sitúese en la ficha Archivosy pulse sobre el signo +situado a la izquierda de la carpeta denominada Ubicación de archivo de dibujo temporal.

Para modificar cualquier ruta, debe seleccionarla y acceder al cuadro Buscar carpetamediante el botón Examinar.

3.El programa muestra así la ruta que debemos seguir para localizar la carpeta que contiene los archivos temporales de los dibujos creados con AutoCAD. Pulse en la pestaña Visualización.

4.En esta ficha se encuentran las opciones necesarias para controlar y personalizar el modo en que se muestra AutoCAD 2010 y las presentaciones y para aumentar el rendimiento de la aplicación. Pulse el botón Coloresdel apartado Elementos de ventana.

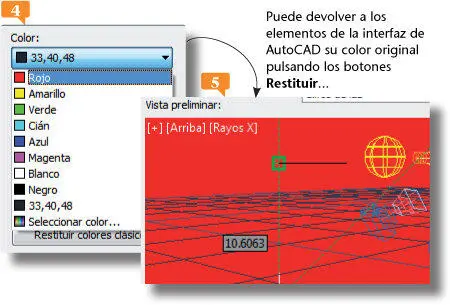

5.Desde el cuadro Colores de ventana de dibujopodemos modificar los colores de la mayoría de elementos de la ventana del programa, tanto en la ficha Modelocomo en las fichas Presentación. Como puede ver, se encuentra seleccionado por defecto el fondo del espacio Modelo 2D. Haga clic sobre el botón de punta de flecha del campo Colory, del menú que se despliega, seleccione el color Rojo.

6.Compruebe el cambio producido en la ventana de previsualización. Cierre el cuadro Colores de ventana de dibujosin aplicar el cambio pulsando el botón Cancelary acceda a la ficha Abrir y guardar.

Puede devolver a los elementos de la interfaz de AutoCAD su color original pulsando los botones Restituir...

7.Desde esta ficha es posible indicar el formato que tendrán los archivos, los minutos que pasarán entre cada guardado automático, el número de archivos recientes que se listarán, etc. Haga doble clic en el campo Minutos entre guardadose inserte el valor 15.

8.A continuación, pulse sobre la pestaña Dibujo.

9.En este apartado podemos establecer las principales características del marcador AutoSnapy el tamaño de apertura del cursor gráfico, entre otros muchos parámetros. El marcador AutoSnapaparece cuando se desplaza el cursor gráfico sobre un símbolo geométrico que muestra un tipo de referencia. Haga clic a la derecha del botón deslizante de la barra de tamaño de dicho marcador y compruebe en el cuadro de vista previa cómo aumenta su tamaño.

10.Para acabar, pulse los botones Aplicary Aceptar.

IMPORTANTE

Por razones lógicas no podemos experimentar con todos y cada uno de los comandos incluidos en este cuadro de opciones, pero le recomendamos que, cuando trabaje por su cuenta, investigue la función de cada uno de ellos hasta conseguir que el programa muestre la interfaz que a usted le interesa.

EL CUADRO DE DIÁLOGO CREAR NUEVO DIBUJO aparecerá en pantalla al abrir un nuevo dibujo si así está indicado en las opciones del programa. Dicho cuadro muestra cuatro botones que permiten elegir entre abrir un archivo ya existente, crear un nuevo dibujo, abrir una plantilla o utilizar un completo asistente para establecer rutinas de configuración avanzadas o rápidas.
