Patrick Weinand-Diez - Der Quantum Energie Generator

Im folgenden Abschnitt dieses Buches wird beschrieben wie der QEG aufgebaut wird. Lesen Sie sich diesen Abschnitt zuerst durch, bevor Sie mit dem eigentlichen Bau des QEG Generators beginnen.

Zuerst werden hier im Abschnitt alle Teile beschrieben, die für den Generator verwendet werden. Danach kommt der Abschnitt wo der Generator Schritt für Schritt aufgebaut wird.

Weitere Bestandteile und wie Sie den Magnetmotor damit bauen werden anschließend erklärt. Mit vielen weiteren Informationen und Schutzmaßnahmen, Materialliste, Werkzeugliste, Bilder, Zeichnungen, Formeln, Schaltpläne und Patente.

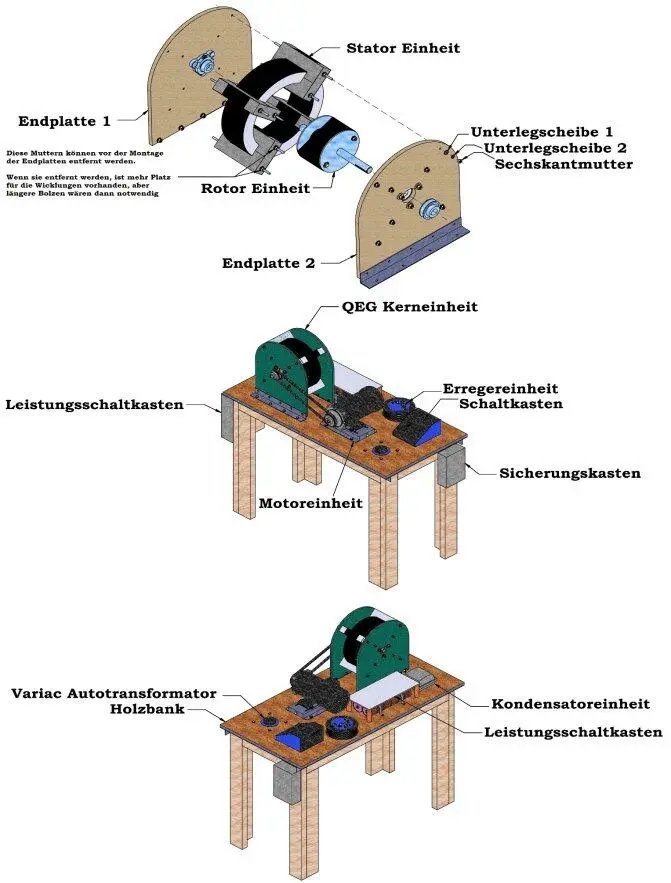

Aus welchen Teilen der QEG besteht – Wie der Magnetmotor anhand eines einfachen Beispiels zusammengebaut ist.

Grundbestandteile zur verbesserten Verständnis – Die Grundbestandteile des QEG-Generators zur verbesserten Verständnis aufgelistet.

Der Rahmen (Endplatte) – Wie verschiedene Rahmen von QEG-Generatoren aufgebaut sind und welches Material Sie für den Rahmenbau verwenden können.

Der Rotor – Wie der Rotor vom QEG aufgebaut ist - Mit Zeichnungen und Bilder

Der Stator (Generator Kern) – Wie der Stator vom QEG aufgebaut ist – Mit Zeichnungen und Bilder.

Die Erreger-Spule – Beschreibung mit Beispielen aus was die Spule besteht, wie diese gewickelt sind und wie Sie die Spulen selber wickeln können.

Wir bauen den QEG-Generator – Nun wird weiter auf den Bau des Magnetmotors eingegangen mit vielen weiteren Informationen und Schutzmaßnahmen, Materialliste, Werkzeugliste, Bilder, Zeichnungen, Formeln, Schaltpläne und Patente. (Siehe dazu weiter auf Seite)

––––––––

Aus welchen Teilen der QEG Generator besteht (Erweitert):

DIE HAUPTBESTANDTEILE des QEG Generators sind folgende:

Der Stator

Der Rotor

Das Kugellager

Die sogenannten V- Keilriemen

Die Kondensatoren

Die externe Erreger-Spule

Die Endpaneele / Endplattenplatten

Der Magnetdraht

Der Antriebsmotor

Die Kontrollbox

Der Rahmen und die Verpackung

Das Stelltrafo

Der Inverter

Und die Riemenscheiben

Fangen wir mit dem Stator (Generator Kern) und dem Rotor an:

Der Stator oder Generator-Kern ist aus einem Stapel von 140 Laminatblechen von 24 Gauge M19 C5 (elektrischer Stahl) aufgebaut.

Der Stapel mit einer 4-Pol Konfiguration hat eine Höhe 3 ½ Inch. Der entsprechende Rotor hat 2 Pole.

Sowohl Rotor als auch Stator sind an 4 Stellen WIG geschweißt.

Das bedeutet, dass der Stator und der Rotor aus 140 Lamellen (Trafostahlblechen) bestehen (Typ M350-65A mit C5 Beschichtung).

Der Stator und der Rotor haben eine Höhe von 88,9 mm. (Toleranz: +- 1 Lamelle)

Der entsprechende Rotor hat 2 Pole. Sowohl Rotor als auch Stator sind an 4 Stellen TIG geschweißt.

Der Rahmen (Endplatte)

Für die Endplatten wird am besten mit Epoxidharz verstärktes Glasfasergewebe (FR-4/G10) verwendet. Die Endplatten müssen aus isolierendem Material gebaut werden. Sie müssen fest sein, da sie alle Teile des Generators, einschließlich Kugellager, Welle, Rotor und Stator zusammenhalten. FR4 ist das gleiche Material das für die Herstellung von Platinen für elektrische Schaltungen verwendet wird. Es ist sehr fest, gut zu verarbeiten und formbeständig.

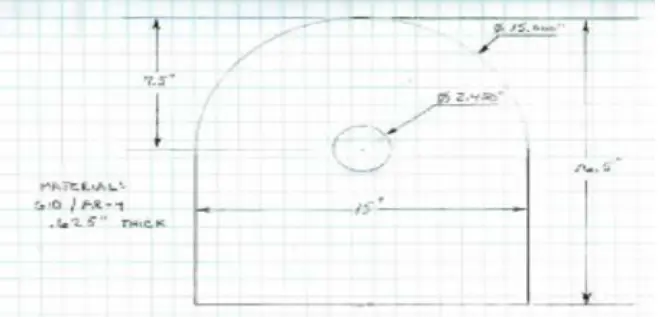

Abmessungen: 0,625“ dick (lt. Teileliste 0,5“); 15“ x 16,5“ mit 15“ Radius und 2,450“ Mittelbohrung.

Wenn Sie den QEG Generator bauen, können Sie diesen dann am besten auf einen Tisch montieren, wo Sie auch an den Seiten des Tisches den Leistungsschaltkasten und den Sicherungskasten anbringen können.

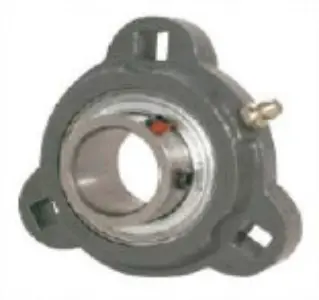

KUGELLAGER (FLANSCHLAGER)

Die Lager sollten einen schmalen inneren Ring haben, um die welle mit Schrauben befestigen zu können. Das Gehäuse besteht aus Gusseisen mit einem Schmiernippel. Wir haben einen Kugellagertyp mit einem Flansch für 3 Schrauben verwendet. Sie können aber auch Flansche mit 2 oder 4 Bohrungen verwenden. Die Lager werden an der Innenseite der Endplatten montiert. Sie können gerne dazu 7/8‘‘ Lager nehmen.

Die Kondensatoren

Die Kondensatoren sind der kritische Teil des Systems. Die anfängliche Konfiguration unseres Prototyps verwendet 12 Kondensatoren mit jeweils 2,5 µF. Jeder Kondensator ist für 2000Volt ausgelegt. Die Kondensatoren sind in Reihe verbunden, damit sie bis zu 24000 Volt im Primärkreis standhalten. Der Wert und die Menge dieser Kondensatoren muss hinsichtlich der Frequenz des Generators abgestimmt werden.

Der Stelltrafo

Der Stelltrafo wird für die Steuerung der Geschwindigkeit des Antriebsmotors verwendet und damit wird effektiv die Systemleistung reguliert.
