Технология изготовления фотодиодов почти не отличается от технологии изготовления обычных полупроводниковых приборов. На кристалле полупроводника методом эпитаксиального выращивания или ионною легирования создают слои с p и n проводимостями. Один вывод образует контакт с подложкой, а другой — тонкий, прозрачный для света слой металла. Параметры фотодиодов совершенствуются в двух главных направлениях:- повышение чувствительности и уменьшение инерционности. С этой целью предложен ряд новых структур: четырехслойные с гетеропереходом, фотодиоды с барьером Шотки (контакт металл-полупроводник), отличающиеся особенно высоким быстродействием, кремниевые p-i-n диоды, которые все более вытесняют прибор с p-n переходом. Структура p-i-n содержит слои полупроводника с p и n проводимостями, разделенные очень тонким i -слоем окиси кремния — изолятором. Обратный ток перехода в p-i-n структуре чрезвычайно мал, что увеличивает чувствительность к слабым световым потокам. Энергия носителей заряда, возбужденных квантами падающего света, оказывается вполне достаточной, чтобы преодолеть тонкий слой изолятора и создать фототок.

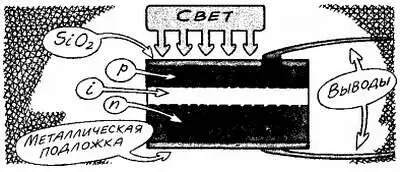

Кремниевый p-i-nфотодиод.

Фототранзистор в отличие от фотодиода обладает внутренним усилением и благодаря этому — повышенной чувствительностью. Фототранзисторы с p-n переходами изготавливаются по стандартной планарной технологии кремниевых интегральных схем. От обычного n-p-n транзистора фототранзистор отличается только тем, что у него в области эмиттерного перехода имеется прозрачное окно, пройдя которое свет попадает в базу. Образовавшиеся благодаря действию квантов света носители заряда создают ток базы. Ток коллектора в соответствии с принципом работы транзистора получается в h 21Эраз больше. Типичное значение коэффициента передачи тока кремниевого транзистора составляет 50…200.

Из других типов фотоприемников следует упомянуть фоторезисторы. Как правило, они также изготавливаются из полупроводника, но p-n переходов не имеют, т. е. ведут себя как обычные омические сопротивления. Темновое сопротивление фоторезистора обычно велико и может достигать нескольких мегаом. Под действием света в толще полупроводника появляются свободные носители заряда, резко снижающие сопротивление фоторезистора. Если в вашем подъезде установлен автомат включения лестничного освещения с наступлением темного времени суток, то можете быть уверены, что датчиком служит фоторезистор, обычно типа ФСК-1 или ФСК-2.

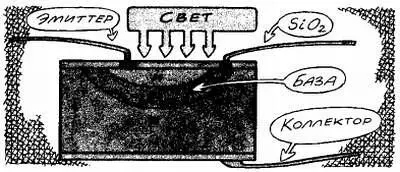

Фототранзистор.

Большие трудности возникают при создании фотоприемников для ИК области спектра. Дело в том, что для «вырывания» электрона из атома полупроводника при фотоэффекте квант света должен совершить определенную работу, называемую работой выхода. Следовательно, энергия кванта должна быть больше работы выхода для данного вещества. Но энергия квантов уменьшается с увеличением длины волны. Кремниевые фотоприемники эффективно работают только в видимой части спектра до длин волн 0,8…0,9 мкм. Германий, а также тройные соединения, такие как InGaAs, GaAsSb, позволяют продвинуться в длинноволновую область до 2… 3 мкм. А для приема в дальней ИК области (10…12 мкм) необходимо использовать уже другие физические принципы. Обнадеживающие результаты дают пироэлектрические приемники. В них используются вещества, создающие электрический заряд при воздействии тепла. Пироприемник обычно содержит и усилитель на полевом транзисторе с изолированным затвором, имеющий очень высокое входное сопротивление (гигаомы), согласующееся с высоким сопротивлением пироэлемента.

Рассмотрев способы генерации и приема оптического излучения, перейдем к устройствам, в которых используются описанные приборы.

Ассортимент подобных устройств огромен. Не будем заниматься их перечислением, а рассмотрим некоторые из них.

Лидар, или оптический локатор с лазером в качестве передатчика, внешне напоминает обыкновенный спаренный телескоп. Принцип действия его точно такой же, как и у известного нам радиолокатора. Импульсы мощного лазера, дополнительно сфокусированные оптической системой одного из телескопов, посылаются в направлении исследуемого объекта. Отраженный или рассеянный сигнал достигает приемной трубы-телескопа и воздействует на фотоприемник. По задержке отраженного импульса определяют расстояние до объекта, а по положению телескопов — его угловые координаты. Точность их измерения лидером намного превосходит точность любого радиолокатора. Так, например, угловые координаты можно определить с точностью до угловой секунды, а дальность — до нескольких десятков сантиметров. Что это значит? Можно, например, на расстоянии 200 км следить за стыковкой двух космических аппаратов, сблизившихся до расстояния в несколько метров.
