Есть еще один вид излучения — люминесценция. Его мощность превышает, и часто очень намного, интенсивность теплового излучения при данной температуре. Люминесценцию называют «холодным светом». Чтобы возникла люминесценция, необходимо внешнее воздействие нетеплового характера. Хорошо знакомый нам экран электронно-лучевой трубки светится под ударами электронов. В полупроводниковых светодиодах используется электролюминесценция возбуждение атомов проходящим через диод электрическим током.

Возбужденные атомы полупроводника оказываются на метастабильном энергетическом уровне. Возвращаясь в основное состояние, они и излучают квант света. Если возвращение атомов в равновесное состояние происходит самопроизвольно, вне связи с внешними воздействиями, то излучение оказывается некогерентным. Так излучают обычные светодиоды, используемые как индикаторы в электронной аппаратуре. Выпускаются и семисегментные цифровые индикаторы на основе светодиодов. Они применяются в некоторых калькуляторах и часах.

Наибольшее распространение в светодиодах получили такие полупроводники, как арсенид галлия (GaAs) и фосфид галлия (GaP). Используются и тройные соединения, например GaAlAs, GaAlP и др. В зависимости от материала и технологии изготовления получают красный, оранжевый, зеленый и даже синий цвета свечения. Выпускаются и ИК излучающие диоды. Светодиоды могут иметь размеры от нескольких миллиметров до долей миллиметра. Потребляемый ими ток составляет десятки миллиампер при напряжении 2… 3 В. Коэффициент полезного действия светодиодов невелик, и мощность оптического или ИК излучения не превосходит нескольких милливатт.

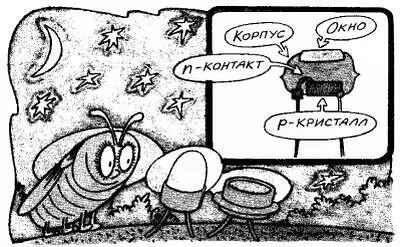

Светодиоды.

Полупроводниковый лазер имеет такой же излучающий p-n переход, как и светодиод, но структура его существенно отличается. Кристалл полупроводника полируют с торцов, чтобы получить зеркальные стенки, между которыми образуется оптический резонатор. Плотность тока через p-n переход лазера должна быть выше, чтобы интенсивнее переводились атомы на метастабильный уровень Далее, как и в любом лазере, благодаря оптическому резонатору происходит индуцированное излучение на одной определенной длине волны.

Полупроводниковые лазеры имеют заметно худшую когерентность излучения по сравнению с газовыми и даже твердотельными. Угол расходимости светового пучка у них тоже больше. Но зато полупроводниковые лазеры имеют и неоспоримые достоинства: миниатюрность, экономичность и надежность в работе, низковольтное питание. В ряде случаев эти преимущества оказываются решающими.

Итак, мы знаем, как генерируется оптическое излучение, проще говоря — свет. Теперь надо его принять, зарегистрировать. Для этой цели служат фотоприемники.

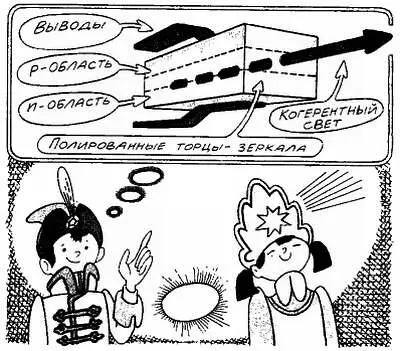

Полупроводниковый лазер.

Собственно, с фотоприемниками мы уже знакомы по главе, посвященной телевидению. Вакуумные фотоэлементы и фотоумножители продержались значительно дольше радиоламп, но теперь и они уступают место миниатюрным и чувствительным кремниевым или арсенидгаллиевым фотодиодам. В полупроводниковых фотоприемниках наблюдается внутренний фотоэффект, кванты света «выбивают» электроны в атомах толщи полупроводника. Ставшие свободными электроны создают ток через p-n переход, который регистрируется.

Различают два режима работы фотодиодов: собственно фотодиодный и фотовольтаический. В фотодиодном режиме на p-n переход подастся запирающее напряжение. В темноте ток через закрытый переход оказывается весьма малым. Но стоит осветить переход как ток резко возрастет. Разумеется, за счет «выбитых» квантами света электронов и образовавшихся на их месте «дырок».

В фотовольтаическом режиме на p-n переход не подают напряжения — оно само возникает под действием света. Происходит это оттого, что кванты света сообщают носителям — заряда дополнительную энергию, помогающую им преодолевать потенциальный барьер p-n перехода. «Информационные» фотоприемники, служащие для регистрации оптических сигналов, чаще всего работают в фотодиодном режиме, а солнечные батареи в фотовольтаическом режиме, развивая напряжение в несколько десятых долей вольта на каждый элемент.
