hv= E 2— E 1

где h— постоянная Планка; v— частота излучения. Величина hvявляется энергией кванта.

Чтобы создать все условия для интенсивного индуцированного излучения, надо значительно увеличить число квантов, распространяющихся в рабочем теле лазера. Эту задачу выполняет оптический резонатор — два зеркала, установленные строго параллельно друг другу. Вы можете сделать простой опыт с двумя маленькими зеркалами. Расположите зеркала «навстречу» друг другу и посмотрите поверх одного на другое. Вы увидите отражение одного зеркала в другом, а в том — первого, и т. д. Получится туннель из ряда зеркал, уходящий очень далеко, в туманную бесконечность. Поскольку качество бытовых зеркал невысокое, вам удастся увидеть всего семь десять отражений. Качество зеркал в лазерах гораздо выше и свет переотражается десятки и сотни раз. Расстояние между зеркалами подбирается с точностью до малых долей микрометра таким образом, чтобы на длине оптического резонатора уложилось целое число полуволн лазерного излучения. В этом случае поля переотраженных волн складываются, результирующая напряженность поля возрастает в сотни раз, что как раз и нужно для индуцированного излучения атомов рабочею тела. Одно из зеркал делается полупрозрачным, пропускающим несколько процентов падающей на него оптической энергии. Оно и служит выходным окном лазера.

Газовые Не-Ne-лазеры получили самое широкое распространение. На рисунке показано устройство промышленно выпускаемого лазера. В отдельном корпусе расположен высоковольтный выпрямитель, подключаемый к сети переменного тока и создающий на разрядной трубке лазера напряжение 1…1,5 кВ при токе 15…25 мА. В цилиндрическом корпусе помещена разрядная трубка с двумя зеркалами, размещенными у ее торцов. Торцы разрядной трубки закрыты окошками из оптического стекла. Они наклонены к оси трубки под углом Брюстера φ Б. Этот угол зависит от показателя преломления стекла n: tg φ Б= n. Он обладает интересным свойством: свет, многократно проходя сквозь стеклянную пластинку, наклоненную под углом Брюстера, становится линейно поляризованным. Вот и вся конструкция.

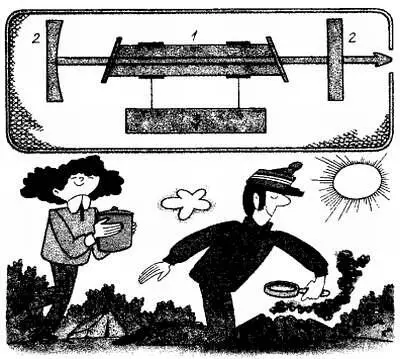

Газовый лазер:

1— разрядная трубка; 2— зеркала; 3— высоковольтный источник питания

Луч лазера очень тонок и очень слабо расходится в пространстве. На расстоянии в один километр световое пятно, создаваемое лазером на экране, может иметь диаметр не более метра. В то же время лазерное излучение монохроматично, т. е. содержит только одну частоту или одну длину волны. Свет Не-Nе-лазера красный, а его длина волны составляет 0,63 мкм. Излучение ИК лазеров вообще не видно, но если лазер работает в дальней инфракрасной области (ИК) спектра, как, например, лазер на углекислом газе СО 2, излучающий на длине волны 10,6 мкм, то его излучение чувствуется как тепло. Из твердотельных лазеров в оптоэлектронике наибольшее применение получил лазер на кристалле алюмоиттриевого граната (Y 3Al 5O 12), в кристаллической решетке которого часть атомов иттрия замещена ионами неодима (Nd). Основу лазера составляет кристалл с зеркально отполированными торцами. Кристалл освещается ксеноновой лампой-вспышкой. Лазер может работать и в непрерывном режиме. К достоинствам его относятся прочность и надежность конструкции и более высокий КПД но сравнению с газовыми лазерами. Длина волны излучения лежит в ближней ИК области спектра и составляет 1,06 мкм. Но лазер может излучать и вторую гармонику основной частоты, попадающую в середину видимой части спектра. Длина волны в этом случае составляет 0,53 мкм.

Неправда ли, описанные «большие» лазеры, хотя и очень отдаленно, напоминают радиолампы: высокие напряжения, стеклянные баллоны и т. д. Но радиотехника почти везде (кроме мощных радиопередатчиков) стремится отказаться от радиоламп и перейти к полупроводникам. Не произошло ли что-нибудь подобное и в лазерной технике? Да, произошло! Был сконструирован полупроводниковый лазер. О нем я расскажу, но сначала несколько слов о хорошо известных вам устройствах, которые называются светоизлучающими диодами.

Свечение диодов в точке контакта при определенном токе через диод заметил еще в 20-х годах талантливый сотрудник Центральной радиолаборатории О. В. Лосев. Но технология изготовления практически пригодных светодиодов была разработана лишь в наши дни. Почему полупроводниковый p-n переход может светиться? Этот вопрос вызывает еще один, более общий: как вообще излучается свет? Излучают, как мы знаем, атомы, причем для этого их надо перевести в возбужденное состояние, соответствующее высоким энергетическим уровням. Если атомы возбуждать нагревом, то соответствующее излучение называется тепловым. Оно некогерентно. Даже нагретый гвоздь излучает в ИК области спектра. Нагревая гвоздь сильнее, мы видим, как он становится темно-красным, затем желто-соломенным. А нагретый до значительно большей температуры металл в доменной печи сияет белым или даже бело-голубым светом. Итак, с повышением температуры максимум теплового излучения смещается в сторону коротковолновой части спектра. Энергия теплового движения атомов и молекул пропорциональна температуре, и описанное явление как нельзя лучше согласуется с квантовой теорией, ведь энергия кванта обратно пропорциональна длине волны. Итак, чем больше температура, тем больше энергия квантов и тем короче длина волны излучения. Но тепловое излучение не имеет никакого отношения к светодиодам и полупроводниковым лазерам.
