Для упрощения программирования обычно представляют матрицу коэффициентов системы уравнений модифицированного узлового метода T m в виде суммы двух матриц размерностью (n+m)*(n+m)

T m= G + pC .

В матрицу Gвносят все активные проводимости и коэффициенты, соответствующие частотно-независимым элементам, а в матрицу C — все частотнозависимые элементы, причем индуктивности обычно представляют элементом второй группы, т.е. сопротивлением. Далее находят решение данной системы уравнений, используя алгоритмы Гаусса-Жордана либо L/U-разложения [4].

При частотном анализе электронных схем оператор pзаменяется на jω, организуется цикл по частоте, внутри которого для каждой частотной точки формируется система уравнений, которая решается относительно интересующих напряжений и токов.

При временном анализе линейных электронных схем возможно непосредственно использовать модифицированную узловую форму уравнений

( G + pC ) X = W.

После перехода во временную область получим

Gx + Cx' = W ,

или

Cx' = W – Gx .

Решение полученной системы дифференциальных уравнений находится путем численного интегрирования. Одними из эффективных методов численного интегрирования являются методы, опирающиеся на линейные многошаговые формулы [4], к простейшим из которых относятся формулы Эйлера (прямая и обратная) и формула трапеций.

Разбив временной интервал [0,T] на конечное число отрезков h и положив tn +1 =t n+h , для каждого момента времени t n можно найти приближение x n к истинному решению x ( t n ) путем применения линейных многошаговых формул:

xn +1 = x n+ hx' n (прямая формула Эйлера);

xn +1 = x n+ hx'n +1 (обратная формула Эйлера);

xn +1 = x n + ( h /2)( x' n + x' n +1) (формула трапеций).

Нахождение x' n +1 для (n+1)-го шага вычислений возможно путем применения прямой формулы Эйлера.

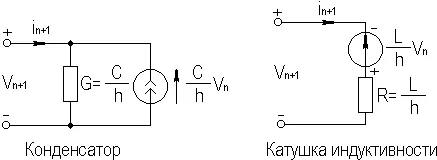

Поскольку напряжение на конденсаторе и ток, протекающий через него связаны соотношением i=CdV/dt, а для индуктивности имеем V=Ldi/dt, то применение обратной формулы Эйлера равноценно переходу от емкостей и индуктивностей к их эквивалентным схемам, показанным на рисунке 8.6, в результате чего цепь становится резистивной. Такие модели индуктивности и емкости носят название сеточных (сопровождающих, дискретных) моделей .

Рисунок 8.6. Сеточные модели для обратной формулы Эйлера

Отыскание рабочей точки или расчет по постоянному току является первым шагом при нелинейном анализе УУ. Анализ характеристик по постоянному току схем, содержащих нелинейные сопротивления, сводится к решению системы нелинейных уравнений вида f(x)=0.

Поскольку законы Кирхгофа применимы не только к линейным, но и к нелинейным элементам, для формирования системы уравнений f(x)возможно использование уже рассмотренных табличных методов. Структура получаемых табличных уравнений будет рассмотрена ниже.

Для решения системы нелинейных уравнений f(x)применяется метод Ньютона-Рафсона [4]. Метод предусматривает использование начального приближения x 0, проведение итерационной процедуры и, если величина |( x n +1– x n )/ x n +1| достаточно мала, констатацию факта сходимости (n- количество итераций):

x n +1= x n – J -1 f ( x n ),

где J —якобиан (матрица Якоби) размерностью (m*m)

В процессе итерационной обработки данной системы уравнений на каждом этапе итерации могут быть получены значения f ( x n ) и J; это эквивалентно решению линейного уравнения в форме

J ( x n +1) – x n ) = – f ( x n ).

Другими словами, решение нелинейных уравнений можно интерпретировать как повторное решение линейных уравнений на каждом этапе итерационного процесса.

Структура якобиана внешне совпадает с табличными уравнениями линейных цепей, которые преобразованы с учетом расчета по постоянному току — убраны конденсаторы и закорочены катушки индуктивности.

Пусть табличные уравнения заданы в следующей форме:

V в – A tV п = 0;

p ( V в , i в ) = W ;
