А. Красько - Схемотехника аналоговых электронных устройств

Фактор связи B зависит от способа включения транзистора и вида ООС. Для каскада с ОИ и ПООСТ имеем:

B = S 0( R ос + r и ),

где R ос — сопротивление ПООСТ (см. подраздел 3.2, в случае отсутствия ПООСТ R ос =0).

Для каскада с ОИ и ∥ООСН имеем:

B = S 0 R гR экв / R ос ,

где R экв = R с ∥ R н , R ос — сопротивление ∥ООСН (см. подраздел 3.4).

Для каскада с ОС

B = S 0( R экв + r и ),

где R экв = R с ∥ R н (см. подраздел 2.11).

Для каскада с ОЗ

B = S 0(( R г ∥ R и ) + r и ).

В приведенных выше выражениях r и — сопротивление тела полупроводника в цепи истока, r и ≈1/ S си , где S си — см. подраздел 2.10, для маломощных ПТ r и =(10…200) Ом; R и — см. рисунок 2.38.

Приведенные соотношения для оценки K г дают хороший результат в случае малых нелинейностей, в режиме больших нелинейностей следует воспользоваться известными машинными методами [4], или обратиться к графическим методам оценки НИ [6].

Оценку устойчивости УУ, представленного эквивалентным четырехполюсником, описываемым Y-параметрами, удобно проводить с помощью определения инвариантного коэффициента устойчивости [2]:

При k>1 усилитель безусловно устойчив, при k<1 — потенциально неустойчив, т.е. существуют такие сочетания полных проводимостей нагрузки и источника сигнала, при которых возможно возникновение генерации.

Устойчивость усилителя с учетом проводимости нагрузки и источника сигнала определяется следующим соотношением:

При k>1 усилитель безусловно устойчив, при k<1 — неустойчив, k=1 соответствует границе устойчивости.

Эквивалентные Y-параметры усилителя определяются, согласно методике подраздела 2.3, в заданных точках диапазона рабочих частот. Использование инвариантного коэффициента устойчивости особенно удобно при машинном анализе УУ. Другие методы оценки устойчивости описаны в [6].

Шумы в УУ в основном определяются шумами активных сопротивлений и усилительных элементов, расположенных во входных каскадах. Наибольший вклад в мощность шума, создаваемого усилительным каскадом, вносит усилительный элемент. Наличие собственных источников шумов ограничивает возможность усиления слабых сигналов.

В зависимости от природы возникновения, собственные шумы транзистора подразделяются на тепловые, дробовые, шумы токораспределения, избыточные и т.д.

Тепловые шумы обусловлены беспорядочными перемещениями свободных носителей заряда в проводниках и полупроводниках, дробовые — дискретностью заряда носителей (электронов и "дырок") и случайным характером инжекции и экстракции их через p-n-переходы. Шум токораспределения вызывается флуктуациями распределения тока эмиттера на токи коллектора и базы. Все вышеперечисленные виды шумов имеют равномерный спектр.

Природа избыточных шумов до конца еще не выяснена. Обычно их связывают с флуктуациями состояния поверхности полупроводников. Спектральная плотность этих шумов обратно пропорциональна частоте, что послужило поводом для названия их шумами типа 1/f. Еще их называют фликкер-шумами, шумами мерцания и контактными шумами. Шумы типа 1/f сильно возрастают при дефектах в кристаллической решетке полупроводника.

Наиболее весомый вклад в мощность шумов усилительных элементов вносят тепловые шумы.

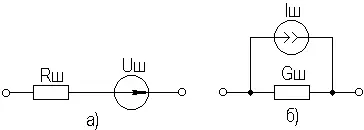

Шумы активных элементов можно представить в виде источника напряжения (рисунок 8.1а) или источника тока (рисунок 8.1б).

Рисунок 8.1. Эквивалентные схемы активного шумового сопротивления

Соответствующие значения ЭДС и тока этих источников следующие (см. подраздел 2.2):

где Δ f — полоса рабочих частот; k =1,38·10 -23 — постоянная Больцмана; T — температура в градусах Кельвина; R ш — шумовое сопротивление, G ш — шумовая проводимость, G ш = R ш -1.
