В. Брызгов - Бронетанковая техника Фотоальбом часть 1

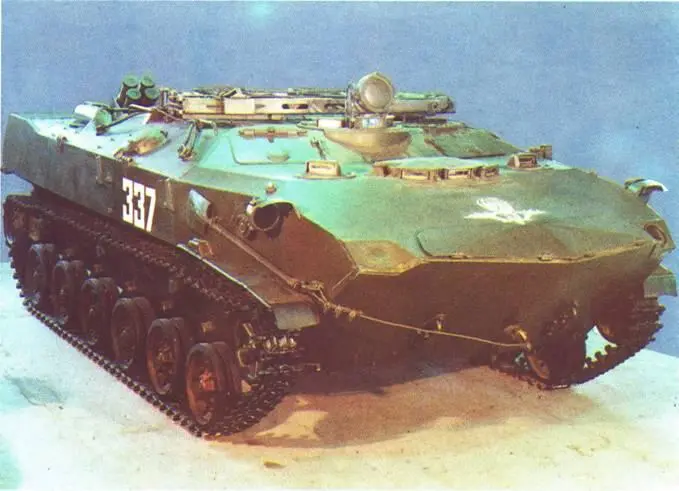

Разработана в 1984 году. Выпускается серийно с 1989 г. Состояла на вооружении Советской Армии. В боях не использовалась.

Масса, т.. 8

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 5885x2630x1820

Вооружение

пулемет курсовой, шт 1

калибр, мм. 7,62

боекомплект, патронов .. 1000

Броневая защита Противопульная

Мощность двигателя, л.с 240

Скорость максимальная (по шоссе), км/ч 61

Запас хода по шоссе, км 450-500

Скорость преодоления водных преград на плаву, км/ч 10

База – бронетранспортер БТР-Д.

Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – курсовой пулемет установлен в передней части корпуса.

Защита – броневой корпус представляет собой жесткую, из листов алюминиевого сплава, конструкцию; имеется система защиты от ядерного оружия; корпус сварной.

Шасси – двигатель дизель шестицилиндровый; трансмиссия механическая; подвеска гидропневматическая с изменяющимся клиренсом; имеется система ППО; ремонтно-эвакуационное оборудование: кран- стрела, тяговая лебедка, сошник-лопата, электросварочное оборудование, комплекты запасных инструментов и принадлежностей, специальных ключей.

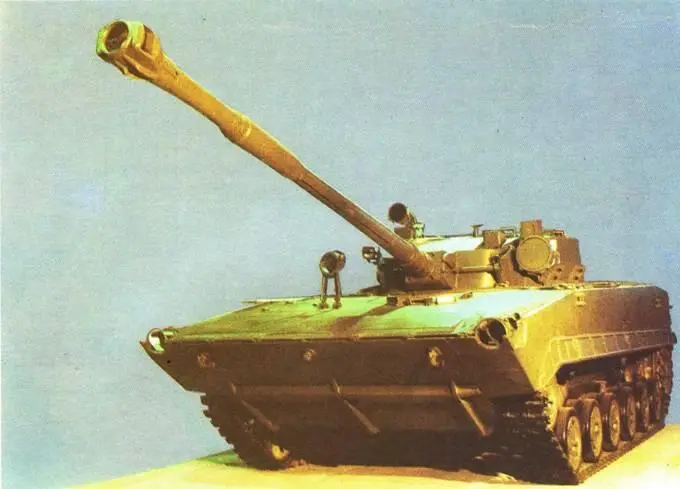

Разработан в 1975 году. Выпущен опытный образец. На вооружении не состоял. В боях не использовался.

Масса, т.. 16,5

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм 9451x3150x2250

Вооружение

пушка, шт.. 1 калибр, мм 100

боекомплект, выстрелов .. 40

пулемет спаренный, шт 1 калибр, мм.. 7,62

боекомплект, патронов .. 2000

переносной зенитный ракетный комплекс "Стрела-3", шт. .. 1

боекомплект, ракет . 4

Броневая защита Обеспечивает защиту от 23-миллиметрового снаряда

Мощность двигателя, л.с 400

Скорость максимальная, км/ч 70

Запас хода по шоссе, км.. 600

Скорость преодоления водных преград на плаву, км/ч 10

База – специальная.

Общая компоновка – двигатель и трансмиссия расположены в кормовой части корпуса. Вооружение – пушка стабилизирована в двух плоскостях, нарезная; установлены: механизм заряжания, лазерный дальномер, ночной прицел.

Защита – корпус из стальных броневых листов, сварной; башня из листов титанового сплава, сварная; установлены кондиционер и система защиты от ядерного оружия.

Шасси – двигатель четырехтактный, многотопливный, дизель с газотурбинным наддувом и охлаждением воздуха в теплообменнике; трансмиссия механическая; подвеска независимая, торсионная; установлены: водометный движитель, система ППО, средства маскировки, радиостанция.

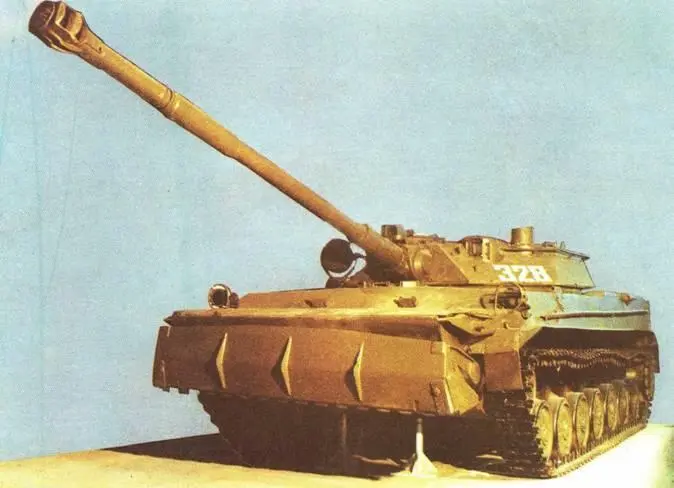

Разработан в 1975 году. Выпущен опытный образец. На вооружении не состоял. В боях не использовался.

Масса, т.. 17,5

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 9430x2250x3150

Вооружение

пушка нарезная, шт. 1 калибр, мм. 100

боекомплект, выстрелов 40

пулемет, шт. 1 калибр, мм. 7,62

боекомплект, патронов 2000

ЗРК "Стрела-3", шт. 1

боекомплект, ракет.. 4

Броневая защита Противопульная

Мощность двигателя, л.с 400

Скорость максимальная, км/ч. 70

Запас хода по шоссе, км 600
