В. Брызгов - Бронетанковая техника Фотоальбом часть 1

Скорость преодоления водных преград на плаву, км/ч 10,2

База – БТР-50П.

Общая компоновка – моторно-трансмиссионная установка расположена в кормовой части корпуса. Вооружение – зенитная установка, состоящая из четырех пулеметов КПВТ( *) углы вертикального наведения пулеметов от – 3° до + 91"; скорострельность 484 выстрела в минуту; эффективное ведение огня по воздушным целям, летящим со скоростью до 600 км/ч на высоте 500-1000 м. Защита – корпус сварной, из броневых катаных листов.

Шасси – двигатель дизель, шестицилиндровый, жидкостного охлаждения; агрегаты трансмиссии и ходовой части практически те же, что и на БТР-50П.

* КПВТ – крупнокалиберный танковый пулемет системы Владимирова.

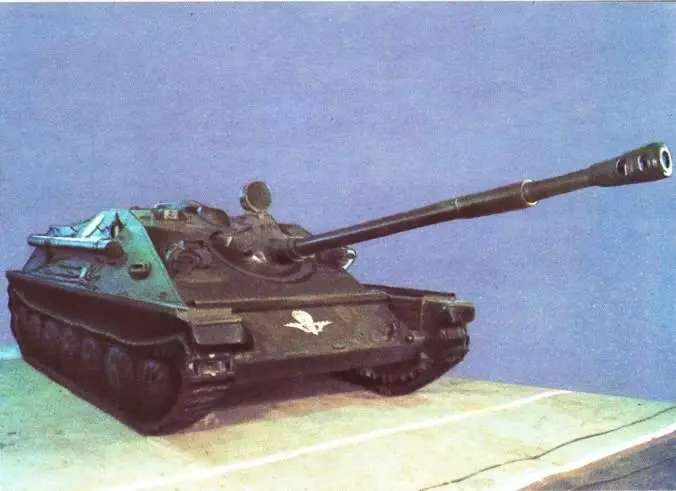

Разработана в 1956 году. Выпускалась серийно с 1956 г. Состояла на вооружении Воздушно-десантных войск Советской Армии. В боях не использовалась.

Масса, т.. 15,5

Численность экипажа, чел. .. 34

Габаритные размеры (длина х ширина х высота), мм .. 8435x2970x1935

Вооружение

пушка, шт.. 1

калибр, мм .. 85

боекомплект, выстрелов .. 45

пулемет спаренный, шт 1

калибр, мм . 7,62

боекомплект, патронов .. 2000

Броневая защита, мм . 45

Мощность двигателя, л.с 210

Скорость максимальная, км/ч 45

Запас хода по шоссе, км.. 360

Глубина водных преград, преодолеваемых вброд, м 1,0

База – специальная.

Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – пушка снабжена эжекционной системой продувки ствола и установлена в амбразуре лобового листа на раме; начальная скорость бронебойного снаряда 1005 м/с.

Защита – закрытый корпус изготовлен из броневых катаных листов, которые расположены под наклоном; корпус сварной.

Шасси – двигатель шестицилиндровый, двухтактный, автомобильный дизель; трансмиссия механическая; подвеска индивидуальная, торсионная; имеются приборы ночного видения; установка десантируется посадочным методом.

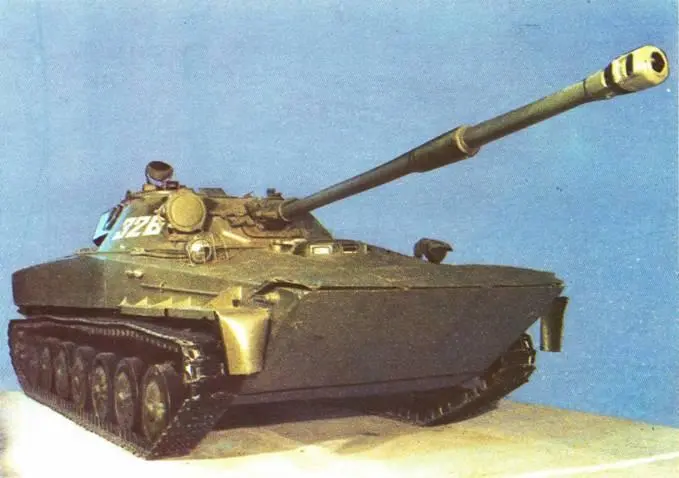

Разработан в 1963 году. Выпущено два опытных образца. На вооружении не состоял. В боях не использовался.

Масса, т. 15

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм 7730x2950x2250

Вооружение

пушка, шт. 1

калибр, мм.. .. 85

боекомплект, выстрелов 40

пулемет спаренный, шт 1

калибр, мм 7,62

Броневая защита, мм

корпуса.. . 30

башни 15

Мощность двигателя, л.с 300

Скорость максимальная(по шоссе),

км/ч.. 75

Скорость преодоления водных преград на плаву, км/ч 12

База – специальная.

Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – пушка и спаренный с ней пулемет стабилизированы в двух плоскостях; в нише башни размещен автомат заряжания пушки транспортерного типа; в укладке 15 выстрелов. Защита – корпус герметичный, из катаных листов алюминиевого сплава; башня стальная. Шасси – двигатель четырехтактный, шестицилиндровый, V-образный дизель; силовая передача механическая; подвеска торсионная, с компенсирующим устройством; опорные катки алюминиевые; имеются системы ППО и аварийной откачки воды.
