В. Брызгов - Бронетанковая техника Фотоальбом часть 1

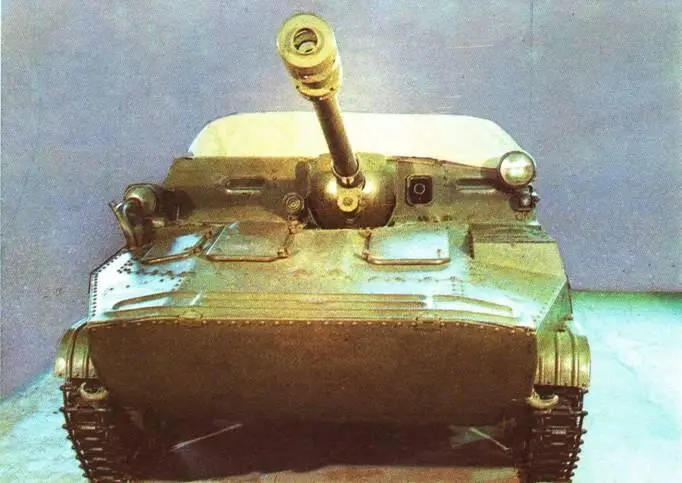

Разработана в 1954 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.

Масса, т.. 3,4

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 5355x2085x1400

Вооружение

пушка, шт. 1

калибр, мм 57

боекомплект, выстрелов 30

Броневая защита, мм.. 4

Мощность двигателя, л.с 55

Скорость максимальная, км/ч. 45

Запас хода по шоссе, км 265

Скорость преодоления водных преград на плаву, км/ч 8,3

База – авиадесантная самоходная установка АСУ-57.

Общая компоновка – в передней части размещается двигатель и агрегаты силовой передачи; кормовой – боевое отделение и отделение управления.

Вооружение – начальная скорость подкалиберного снаряда П58 м/с; имеется пистолет-пулемет. Защита – корпус изготовлен из броневой стали и дюралю,'миниевой брони, разделен поперечно перегородкой на две части, задняя часть корпуса может закрываться съемным тентом. Шасси – поперек корпуса установлен карбюраторный двигатель; силовая передача имеет коробк отбора мощности с приводом на гребной винт; задние катки выполняют роль направляющих колес в их балансиры встроены механизмы натяжения гусеничных цепей.

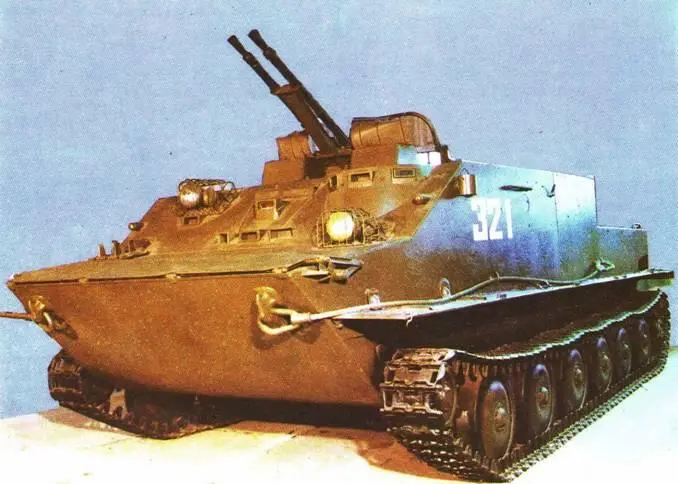

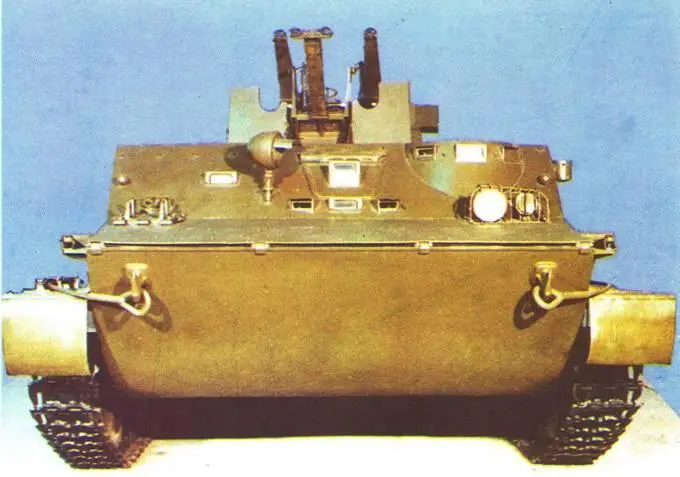

Разработана в 1955 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.

Масса, т.. 13,6

Численность экипажа, чел 5

Габаритные размеры (длина х ширина х высота), мм . 7070x3140x2100

Вооружение

пулемет, шт. 2

калибр, мм. 14,5

боекомплект, патронов .. 1280

Броневая защита, мм 13

Мощность двигателя, л.с. 240

Скорость максимальная, км/ч 44

Запас хода по шоссе, км.. 250

Скорость преодоления водных преград на плаву, км/ч 10,2

База – бронетранспортер БТР-50П.

Общая компоновка – силовая установка расположена в кормовой части корпуса. Вооружение – углы вертикального наг здения двух пулеметов от 3° до + 91°; механизм наведения имеет ручные приводы.

Защита – корпус (несущий) из броневых катаных листов толщиной 10 и 13 мм, сварной. Шасси – двигатель шестицилиндровый, четырехтактный, дизель жидкостного охлаждения; механическая трансмиссия размещена в кормовой части корпуса; она состоит из главного фрикциона, пятискоростнои коробки передач, бортовых фрикционов, редукторов отбора мощности на водометы, бортовых передач.

Разработана в 1955 году. Выпущена опытная партия. На вооружении не состояла. В боях не использовалась.

Масса, т.. 13,6

Численность экипажа, чел 5

Габаритные размеры (длина х ширина х высота), мм . 7070x3140x2200

Вооружение

пулемет, шт 4

калибр, мм. 14,5

боекомплект, патронов 2500

Броневая защита, мм 13

Мощность двигателя, л.с 240

Скорость максимальная, км/ч. 44

Запас хода по шоссе, км.. 250
