Вооружение – для заряжания пушки имеется вращающийся конвейер, подающий снаряды на линию заряжания; механизмы наведения электрические; для стрельбы из автоматов на бортах корпуса и в крыше кормового люка имеются амбразуры с шаровыми установками; управление ПТУРС осуществляется по проводам одноканальной системы.

Защита – броневой корпус из листов алюминиевого сплава; корпус сварной; установлена система защиты от ядерного оружия.

Шасси – двигатель шестицилиндровый, дизель; трансмиссия механическая; подвеска независимая,

гидропневматическая, с изменяющимся клиренсом; имеются системы ППО и дымопуска.

Разработана в 1983 году. Выпускается серийно с 1985 г. Состояла на вооружении Воздушно-десантных войск Советской Армии. В боях не использовалась.

Масса, т.. 8

Численность экипажа (десант), чел. 2 (5)

Габаритные размеры (длина х ширина х высота), мм .. 5970x2700x1830/2180

Вооружение

пушка автоматическая, шт 1

калибр, мм.. .. 30

боекомплект, патронов .. 300

пулемет спаренный, шт 1

калибр, мм. 7,62

пулемет курсовой, шт 1

калибр, мм 7,62

боекомплект, патронов..' 2940

противотанковая установка, шт.1

боекомплект, ракет.. 3

Броневая защита Противопульная

Мощность двигателя, л.с 240

Скорость максимальная (по шоссе), км /ч. 60

Запас хода по шоссе, км.. 500

Скорость преодоления водных преград на плаву, км/ч 10

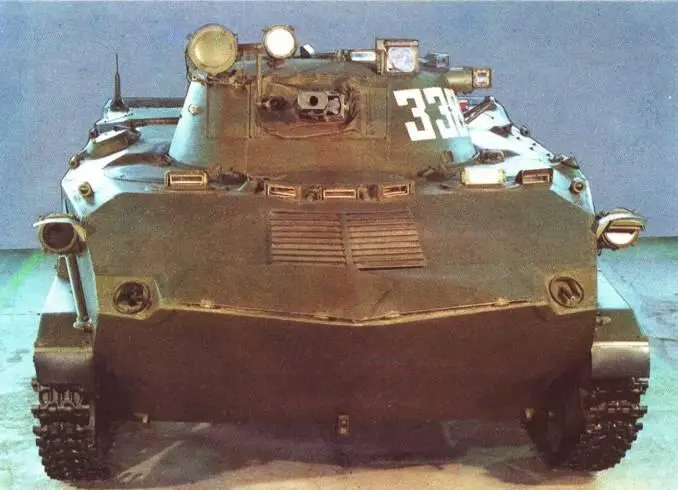

База – боевая машина десантная БМД-1. Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – темп стрельбы из пушки 550 выстрелов в минуту; углы обстрела из пушки: угол склонения 5", угол возвышения 75", пусковая установка для пуска ПТУР размещена на башне. Защита – броневой корпус представляет собой жесткую, из листов алюминиевого сплава, конструкцию; имеется система защиты от ядерного оружия; корпус сварной.

Шасси – двигатель дизель; трансмиссия механическая; подвеска гидропневматическая с изменяющимся клиренсом; имеется система ППО.

Разработан в 1974 году. Выпускался серийно с 1974 г. Состоял на вооруженш Воздушно-десантных войск Советской Армии. В боях не использовался.

Масса, т 8

Численность экипажа (десант), чел. 1 (12)

Габаритные размеры (длина х ширина х высота), мм .. 5883x2630x1670

Вооружение

пулемет, шт. 2

калибр, мм.. 7,62

боекомплект, патронов .. 2000

Броневая защита Противопульная

Мощность двигателя, л.с 240

Скорость максимальная, км/ч 62

Запас хода по шоссе, км.. 500

Скорость преодоления водных преград на плаву, км/ч 10

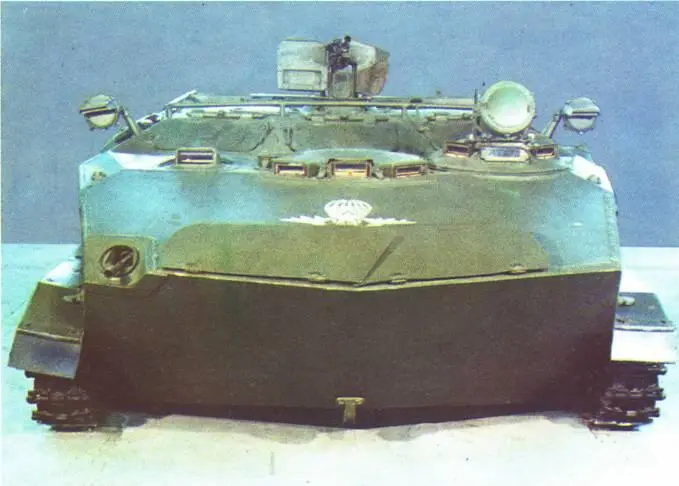

База – БМД-1.

Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – два курсовых пулемета.

Защита – броневой корпус изготовлен из листов алюминиевого сплава, корпус сварной. Шасси – двигатель шестицилиндровый, четырехтактный дизель; трансмиссия механическая; подвеска независимая, гидропневматическая с изменяющимся клиренсом; по сравнению с базовой моделью удлинен корпус и установлено по шесть опорных катков на каждом борту; имеется водометный движитель; средства связи – радиостанция.
