В. Брызгов - Бронетанковая техника Фотоальбом часть 1

Общая компоновка – бронетранспортер открытого типа; силовая установка размещена спереди. Вооружение – пулемет устанавливается на одном из двух штырей на крыше отделения управления. Защита – корпус формы "лодка" изготовлен из катаных броневых листов.

Шасси – двигатель двухтактный, четырехцилиндровый дизель жидкостного охлаждения; трансмиссия механическая; подвеска индивидуальная, торсионная; гусеница с открытым металлическим шарниром; имеется подогреватель.

Разработана в 1949 году. Выпущена в одном экземпляре. На вооружении не состояла. В боях не использовалась.

Масса, т 3,4

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм .. 5355x2085x1400

Вооружение

пушка, шт.. 1

калибр, мм .. 57

боекомплект, выстрелов 30

пулемет, шт. 1

калибр, мм.. 7,62

боекомплект, патронов 400

Броневая защита, мм 6

Мощность двигателя, л.с 70

Скорость максимальная, км/ч 54

Запас хода по шоссе, км.. 265

Скорость преодоления водных преград на плаву, км/ч 7,8

База – специальная.

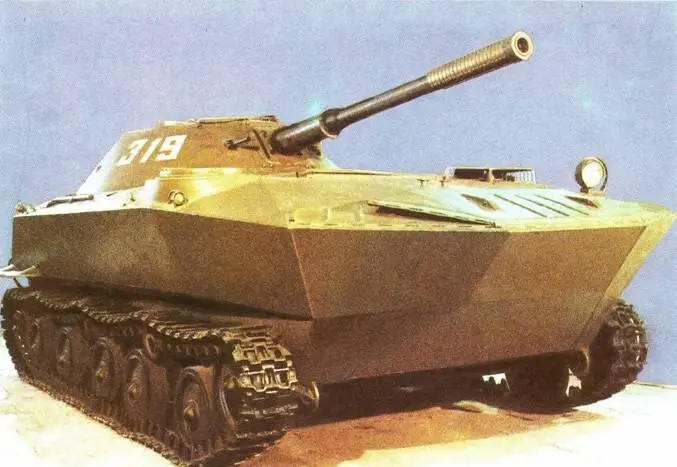

Общая компоновка – самоходная установка открытого типа; корпус клепано-сварной, сверху закрывается брезентом; моторно-трансмиссионная установка размещена в передней части корпуса. Вооружение – пушка, особенностью которой является наличие мощного дульного тормоза; имеется возможность вести огонь картечью, постоянство нормальной экстракции независимо от длины отката; с пушкой спарен пулемет СГ ( *).

Защита – корпус изготовлен из катаных броневых листов.

Шасси – специальное, двигатель ГАЗ-51; трансмиссия механическая; ходовая часть гусеничная; подвеска индивидуальная, торсионная.

* СГ – станковый пулемет системы Горюнова.

Разработан в 1950 году. Выпущен опытный образец. На вооружении не состоял. В боях не использовался.

Масса, т 10

Численность экипажа, чел 3

Вооружение

пушка, шт.. 1

калибр, мм 76,2

боекомплект, выстрелов 40

пулемет, шт. 1

калибр, мм 7,62

боекомплект, патронов 1000

Броневая защита, мм 15

Мощность двигателя, л.с 140

Скорость максимальная, км/ч. 43

Запас хода по шоссе, км 250

Скорость преодоления водных преград на плаву, км/ч 9,6

База – агрегаты артиллерийского тягача М-2.

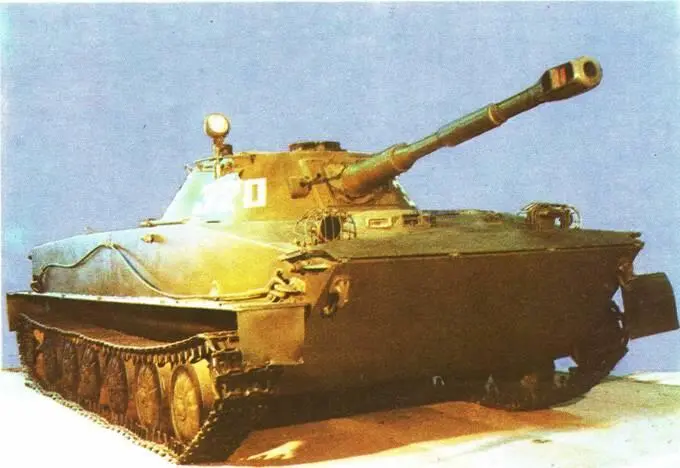

Общая компоновка – силовая установка размещена в передней части корпуса, боевое отделение смещено к корме.

Вооружение – пушка и пулемет спарены, прицел телескопический шарнирный. Защита – корпус сварной, из катаных броневых листов, башня сварная, конической формы. Шасси – двигатель двухтактный, четырехцилиндровый, дизель жидкостного охлаждения; трансмиссия механическая; подвеска индивидуальная, торсионная; гребные винты диаметром 600 мм размещены в нишах кормовой части корпуса.

Разработан в 1951 году. Выпускался серийно с 1952 г. Состоял на вооружении Советской Армии. В боях не использовался.
