• (1) Прозрачная пластиковая сфера 140 мм (см. выше текст настоящей главы).

• (1) Редуктор (см. выше текст настоящей главы)

• (1) Стержень из твердого пластика длиной 150 мм диаметром 12 мм

• (1) Пластиковая трубка длиной 75 мм, внутренний диаметр 12 мм, внешний – 15 мм

• (1) ОУ КМОП-структуры на 5 В ALD 1702 или аналогичный

• (1) Резистор 33 кОм, 0,25 Вт

• (1) Фоторезистор CdS

• (1) Подстроечный резистор 4,7 кОм

• (2) Резистор 15 кОм

• (1) Конденсатор 0,0047 мкФ

• (1) Транзистор TiP 120 NPN Darlington

• (1) Макетная плата

Детали можно заказать в:

Images SI,Inc.

39 Seneca Loop

Staten Island, NY 10314

(718) 698-8305

Робототехника подводных устройств развивается по многим направлениям. Большинство подводных роботов создаются для проведения спасательных операций и исследований. В будущем подводные роботы будут помогать осваивать океан для организации рыбной ловли, в фармацевтике, поиске полезных ископаемых и источников энергии.

Подводные роботы могут использоваться также в качестве моделей тестирования роботов, предназначенных для космических исследований. Роботы с нулевой плавучестью являются в определенном смысле невесомыми. В подобных роботах ракетные двигатели моделируются двигателями с гребными винтами. Подводные испытания позволяют имитировать отсутствие трения, наблюдаемое в космическом пространстве. Если вы хотите создать робота, работающего в условиях космоса, то хорошие предварительные результаты можно получить с помощью модели подводного робота. Организация НАСА начала развитие технологий дистанционно управляемых устройств с использованием систем телеслежения (TROV) (см. рис. 13.1) и автономных подводных устройств (AUV). В устройствах TROV в качестве систем дистанционного управления используются системы виртуальной реальности. Технологии телеслежения играют еще более важную роль в исследованиях окружающего пространства и вредном для человека окружении. В будущем технологии телеслежения будут развиваться как в этих направлениях, так и осваивать новые, например индустрию развлечений.

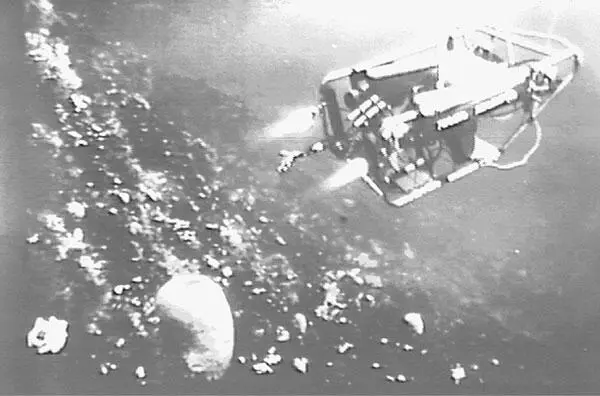

Рис. 13.1 Аппарат TROV NASA. Фотография НАСА.

Были предприняты интересные исследования принципов плавания и плавательных движений рыб. Общеизвестно, что подводные обитатели могут передвигаться и плыть более эффективно и экономично, чем гребной винт может двигать судно. Хотите легко доказать это самим себе? Вы когда-нибудь постукивали по стеклу аквариума, в котором плавают рыбы? Внезапный шум заставляет рыб метаться по аквариуму настолько быстро, что ваши глаза не способны уследить за их перемещениями. Представьте, что вы можете создать корабль, способный перемещаться с подобной быстротой и внезапностью. Поэтому неудивительно, что правительство США финансирует некоторые из этих исследований.

Насколько эффективнее плывет рыба по сравнению с нашими современными способами передвижения по воде? Давайте проведем краткий анализ. В 1936 году британский зоолог Джеймс Грей исследовал дельфинов. Его целью было подсчитать мощность, развиваемую дельфином, чтобы перемещаться со скоростью 20 узлов – скоростью, которую обычно наблюдают у дельфинов. Модель Грея была очень жесткой в предположении, что сопротивление воды для движущегося дельфина остается одинаковым для жесткой и гибкой моделей. Это оказалось неверным, но даже с учетом необходимой поправки, результаты Грея оказались очень любопытными. Оказалось, что его дельфин оказался в 7 раз слабее, чем это необходимо для достижения скорости в 20 узлов. Используя дедукцию, можно предположить, что дельфин каким-то образом способен в 7 раз уменьшить сопротивление воды. Но до настоящего времени точного ответа нет.

За последние 60 лет никто не смог окончательно подтвердить или опровергнуть вычисления Грея. Любой плавающий механизм, имитирующий движения рыбы, оказывается значительно менее эффективным. В последнее время предпринимаются новые исследования для изучения способа плавания рыб. С использованием новых компьютерных технологий ученые надеются получить ответ на этот давно волнующий вопрос.

В последние несколько лет ученые Массачусетского технологического института исследовали голубого тунца. Они создали модель робота-рыбы длиной 120 см, которая плавает в специальном бассейне для проверки ходовых качеств судов. Робот-рыба похож на настоящую рыбу. Шкура рыбы сделана из специальной пены и покрыта лайкрой. В роботе использованы шесть внешних двигателей, соединенных со шкивами и «сухожилиями» внутри робота. Движение рыбы напоминает плавание настоящего голубого тунца.
