Рис. 12.7. Чертеж печатной платы

Рис. 12.8. Расположение деталей на печатной плате

После сборки схемы необходимо подстроить с помощью переменного резистора V1 желаемый уровень освещенности, при котором включается схема. При помощи зажимов «крокодил» временно соедините схему с двигателем редуктора. Питание схемы и двигателя обеспечивается с помощью двух элементов АА, причем батарейный отсек для этих элементов приклеивается к редуктору в момент окончательной сборки. Убедитесь, что батарейный отсек обеспечивает легкую вставку и замену элементов.

При выставлении порогового значения уровня освещенности используйте достаточно низкие уровни. В противном случае, во время движения робота по полу, он будет каждый раз останавливаться, попадая в тень, если пороговое значение уровня освещенности слишком высоко.

После подстройки порогового значения уровня освещенности вы можете приступить к окончательной сборке. Приклейте батарейный отсек для элементов АА к корпусу редуктора, тщательно следя за тем, чтобы клей не попал на шестерни редуктора. Затем приклейте плату со схемой, также убедившись, что капли клея не попали в шестеренчатый механизм. Присоедините источник питания. В этот момент редуктор, возможно, начнет вращаться. Чтобы правильно выполнить сборку, перенесите механизм в более темное помещение, чтобы выключить схему. Поместите конструкцию внутрь сферы.

Теперь вынесите робота на свет. Редуктор должен включиться. Поставьте робота на поверхность пола. Робот должен перемещаться вперед или в направлении источника света. Если робот перемещается в обратном направлении, остановите его, выньте редуктор и плату электроники и поменяйте местами провода, идущие к двигателю.

Когда я начал наблюдать за «поведением» робота, то был крайне удивлен. Первоначально я думал, что робот будет легко попадать в «ловушки». Оказалось, что это не так. Когда робот доезжает до угла и там останавливается, то вращение редуктора внутри начинает его раскачивать вверх и в сторону, перемещая его вес к «верхней» мертвой точке и таким образом выталкивая робота из угла.

В первоначальном варианте я планировал применить рулевой механизм для того, чтобы робот следовал за источником света. Однако выяснилось, что небольшой рулевой механизм не имеет достаточного веса для быстрого поворота робота в каком-то направлении. В процессе длительного перемещения на направление движения оказывают сильное влияние другие факторы (рельеф, наличие препятствий и т. д.). По этой причине я отказался от рулевого механизма. Тем не менее усовершенствование конструкции может осуществляться именно в этом направлении.

Робот первоначально находится в покое, но при определенном уровне освещенности он переходит в «активную» фазу. Мы можем ввести еще один поведенческий уровень (питание) при добавлении некоторых компонентов (две солнечные батареи и два управляющих диода) и дополнительной схемы компаратора. Второй компаратор будет отключать двигатель при достаточно высоком уровне внешней освещенности, включая режим зарядки элементов АА от солнечной батареи. В этом случае в качестве элементов АА должны быть использованы NiCd аккумуляторы.

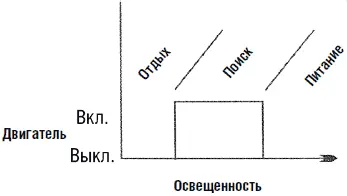

На рис. 12.9 показана схема поведения робота. Когда уровень освещенности низок, то робот выключен, или мы можем сказать, что он находится в состоянии «отдыха». По мере нарастания уровня освещенности, она достигает точки, когда двигатель включается, и робот переходит в режим «поиск». При дальнейшем значительном возрастании уровня освещенности, при каком-то значении второй компаратор выключит двигатель, и NiCd аккумуляторы будут заряжаться от солнечной батареи, обеспечивая режим «питания».

Рис. 12.9. Организация поведения по «уровням»

Если вы решите построить такую систему «питания», то необходимо проследить, чтобы ток, потребляемый схемой компараторов, не превышал ток, вырабатываемый солнечной батареей. В противном случае зарядка NiCd аккумуляторов окажется невозможной.
