Первым делом нужно обратить внимание на корпус устройства. Он должен быть прозрачным и иметь достаточные размеры для размещения редуктора и электрических схем. В прототипе был использован сферический корпус диаметром 140 мм. Стыкующиеся из половин прозрачные сферы продаются во многих магазинах, специализирующихся на товарах для любителей. Подобные сферы используются любителями для размещения в них различных поделок «выходного дня». Если вы не сможете приобрести такую сферу в местном магазине, то можете заказать ее в Images SI (см. список деталей конструкции в конце главы). Пластиковый корпус является хрупким. Не заставляйте вашего робота подниматься или спускаться по ступеням, корпус может разбиться, что приведет конструкцию в негодность.

Разделите две половины корпуса. Сперва необходимо точно определить геометрический центр каждой полусферы. В этих точках будут присоединяться концы вала редуктора. Определение положения точки центра может показаться более легким, чем это есть на самом деле. Для отыскания центра я был вынужден нарисовать на бумаге окружность по периметру полусферы, затем нарисовать квадрат вокруг окружности со сторонами, касающимися окружности (см. рис. 12.4). Проведя диагонали квадрата, я нашел геометрический центр окружности. Затем полусфера была помещена на рисунок окружности. Если вы держите голову прямо напротив сферы, вы сможете визуально определить центр и отметить его на сфере с помощью маркера. Я попробовал этот способ раз или два, но результаты были неудовлетворительны. В конце концов, я наклеил бумагу на фанеру толщиной 1,5 мм и просверлил небольшое отверстие в отмеченном центре. Затем я взял небольшой штырь длиной 63 мм и зафиксировал его в отверстии, следя за тем, чтобы он был перпендикулярен плоскости. Возьмите полусферу за обод и совместите ее диаметр с нарисованной окружностью. Конец штыря укажет положение центра с большой точностью. Отметьте положение центра сперва на одной полусфере, а затем – на второй.

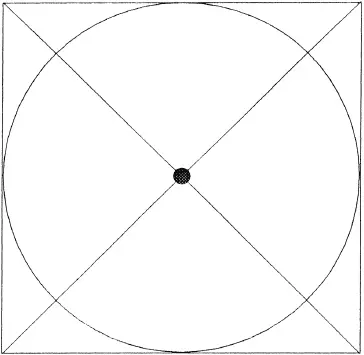

Рис. 12.4. Чертеж для нахождения центра окружности

Следующим шагом будет изготовление запорного устройства фиксатора внутри сферы, которое будет препятствовать свободному вращению вала редуктора внутри сферы. Поскольку вал зафиксирован, то это приводит к вращению самого редуктора внутри сферы. При этом центр тяжести перемещается, и робот двигается вперед. В то же время конструкция фиксатора вала редуктора должна обеспечивать по необходимости разъем и соединение половин сферы. Система, которую я использую, иллюстрирована рис. 12.5 и 12.6. Для этой цели мной был использован тот же тип прозрачного пластика, из которого сделана сфера, а вы можете изготовить эти части из других материалов, например из латуни или дерева.

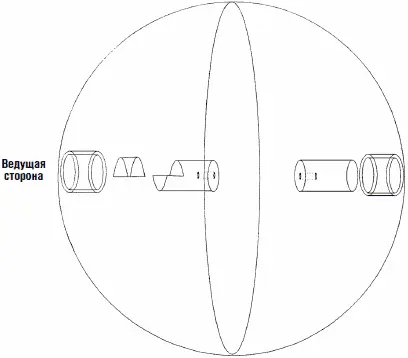

Рис. 12.5. Детали привода прозрачной сферы

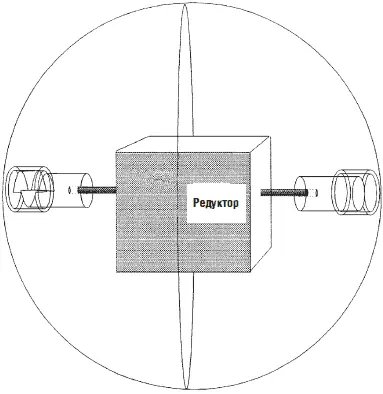

Рис. 12.6. Положение редуктора внутри сферы

Первая деталь представляет собой небольшой отрезок трубки с внешним диаметром 15 мм, внутренним диаметром 12 мм и длиной 9,5 мм. Эта трубка приклеивается к центру полусферы в отмеченной нами ранее точке.

Внутрь трубки вклеивается половина разрезанного вдоль стержня диаметром 12 мм и длиной 9,5 мм. Эта часть может быть вклеена в трубку перед приклеиванием трубки к поверхности полусферы.

Затем отрежьте небольшой кусочек стержня из жесткого пластика диаметром 12 мм. Распилите его вдоль по длине 9,5 мм и удалите половину. Это можно сделать при помощи ножовки или шлицовки. Сперва пропилите щель на глубину 9,5 мм, а затем сделайте горизонтальный пропил для удаления одной половины. Проверьте, что стержень заходит на всю глубину в трубку 15 мм и надежно соединяется с внутренней поверхностью полусферы. Если этого не происходит, подпилите полукруглый конец стержня. В другом конце стержня просверлите по центру отверстие, соответствующее диаметру вала редуктора.

Примечание. В первоначальном варианте конструкции я сделал крепление вала редуктора к полусфере аналогичным образом. Только когда конструкция была завершена, я понял, что это делать необязательно. Разъемного сочленения с одной стороны оказалось достаточно.
