А. Лови: Отечественные противотанковые гранатометные комплексы

В современных противотанковых снарядах применяются кумулятивные заряды, обеспечивающие бронепробиваемость 800-900 мм. Величина пробития прочных преград кумулятивными снарядами зависит от ряда факторов: диаметра их заряда, свойств ВВ заряда и его массы, формы выемки и свойств металла ее облицовки, расстояния от заряда до преграды в момент взрыва.

Из свойств заряда ВВ важнейшим является скорость его детонации. Чем выше эта скорость, тем более высокими будут параметры кумулятивной струи – ее скорость, давление, плотность. В 60-70-х годах в кумулятивных зарядах применяли смесь тротила и гексогена (по 50 %). Скорость детонации тротила составляет 7000 м/с, а гексогена – 8100 м/с. Еще большей скоростью детонации обладает ВВ, которое стали применять в новых образцах противотанковых снарядов. Это так называемый окфол – смесь октогена с флегматизатором. Скорость его детонации достигает 8700 м/с. Понятно, что большая масса ВВ обеспечивает при прочих равных условиях большее пробивное действие. Этот путь повышения пробиваемости кумулятивных снарядов ограничивается их массой и калибром.

Существенное влияние на бронепробиваемость имеют форма кумулятивной выемки, материал ее покрытия. Формы кумулятивной выемки подбираются разные: конические или сферические, в зависимости от назначения и калибра снаряда. Существенно влияют на пробивное действие одной и той же формы, размеры выемки – ее диаметр и глубина. При схлопывании облицовки начальная длина металлической кумулятивной струи равна образующей выемки, в последствии струя растягивается в несколько раз и обеспечивает глубину пробития до 10 диаметров облицовки (до того момента, пока плотность струи и преграды остаются примерно одинаковы). Материал облицовки также влияет на пробивное действие заряда. Лучший эффект обеспечивают медные облицовки.

Стрельба из РПГ-26.

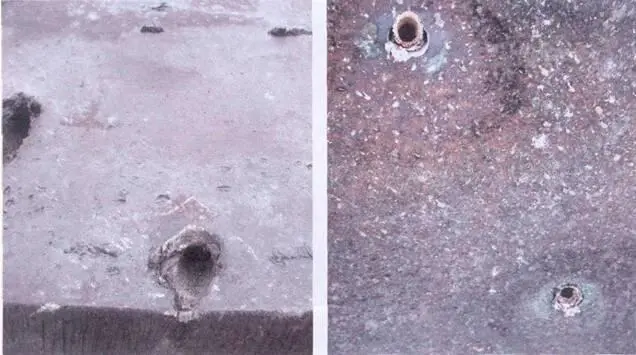

Броня современного танка, пробитая кумулятивными гранатами. На левом фото входные отверстия, на правом фото выходные отверстия.

В 60-е годы было применено еще одно усовершенствование кумулятивных зарядов, повысившее их эффективность. В заряде между детонатором и кумулятивной выемкой стали располагать экран (инертную линзу из пластмассы). Фронт детонационной волны при этом подходит к облицовке под оптимальным углом. В результате формируется кумулятивная струя с более высокими параметрами.

Пробитие преграды становится менее вероятным при быстром вращении кумулятивных снарядов. Поэтому, для стабилизации полета кумулятивных снарядов не используют их быстрое вращение вокруг продольной оси. При вращении снарядов со скоростью порядка нескольких сотен оборотов в секунду, что необходимо для достижения их стабилизированного полета в воздухе, кумулятивная струя под действием центростремительных сил расстраивается, ее пробивное действие ухудшается. Современные кумулятивные снаряды на полете стабилизируются за счет хвостового оперения, а не быстрого вращения. Придаваемое некоторым кумулятивным снарядам вращение вокруг своей оси имеет целью повышение кучности, при этом оно имеет скорость порядка нескольких десятков оборотов в секунду.

В кумулятивных снарядах и гранатах передняя деталь (обтекатель) выполняется в виде удлиненного наконечника из сравнительно непрочного материала. При встрече с преградой наконечник должен разрушиться таким образом, чтобы не деформировалась кумулятивная выемка, и подрыв заряда произошел на определенном удалении от преграды. О значении именно такого подрыва говорилось ранее, когда речь шла о роли пьезоэлектрического взрывателя в достижении максимальной эффективности кумулятивных снарядов со сравнительно высокими скоростями полета.

Добавим к этому особенности действия кумулятивных снарядов, имеющий тандемную боевую часть. В них передняя боевая часть предназначена для подрыва динамической защиты. Устройство взрывательного механизма тандемного боеприпаса предусматривает необходимую задержку по времени между подрывом переднего и основного зарядов. Эта задержка должна исключить воздействие разлетающихся фрагментов динамической защиты на кумулятивную струю, формируемую основной боевой частью.
