А. Лови - Отечественные противотанковые гранатометные комплексы

Специфику кумулятивного действия заряда взрывчатого вещества иллюстрируют обычно такими примерами. Если цилиндрическую шашку бризантного ВВ поставить на бронеплиту и подорвать, имея детонатор в середине шашки, то энергия взрыва распространится в равной мере по всем направлениям, а на броне образуется лишь небольшая вмятина. Но если в таком же заряде ВВ детонатор поместить в верхнем торце шашки, то действие взрыва будет более сильным в направлении плиты, и соответственно вмятина на ней после взрыва будет большей глубины. Однако в обоих случаях рассеивание продуктов взрыва происходит во все стороны. Если же заряд имеет по оси выполненную на обращенной к плите части коническую или сферическую выемку, то в результате взрыва в плите образуется более глубокая вмятина в виде кратера. Наличие выемки в заряде ВВ приводит к тому, что направление потока продуктов взрыва сосредоточивается по оси выемки, а не рассеивается по всем направлениям. Образуется струя из продуктов взрыва ВВ в виде узкого пучка газов с лучом света. Скорость струи в фокусе достигает 15 км/с. Но наибольшее воздействие на плиту достигается в том случае, когда стенку выемки в заряде покрывают металлической облицовкой. При подрыве заряда с облицовкой выемки медной или стальной воронкой бронеплита даже значительной толщины пробивается насквозь. Происходит это таким образом. При срабатывании детонатора, расположенного в верхнем торце шашки, во взрывчатом веществе распространяется детонационная волна в направлении выемки. Скорость детонации ВВ, используемых в кумулятивных зарядах, составляет 7-9 км/с. Детонационная волна при такой скорости оказывает на металлическую облицовку огромное давление – до 800 тысяч атмосфер. В результате металл облицовки схлопывается и вытягивается вдоль оси выемки в виде кумулятивной струи. Металл, из которого состоит кумулятивная струя, не расплавляется, хотя и нагревается до 400-600 градусов. Напомним, что температура плавления меди составляет около 1100 градусов, а стали – 1300-1400 градусов. Струя металла диаметром 3-4 мм приобретает скорость до 10 км/с и оказывает давление на броню порядка одного миллиона атмосфер. Состояние металла в кумулятивной струе наука определяет как идеально несжимаемую жидкость. При таком огромном давлении материал преграды – броня, бетон и т.п. в месте воздействия кумулятивной струи «течет», то есть, так же как и сама струя, приобретает свойства идеально несжимаемой жидкости. В преграде возникает пробоина, края которой имеют оплавленный вид. Это привело в свое время к неправильному определению кумулятивных снарядов как бронепрожига- ющих. Даже после преодоления преграды сохраняется все еще высокая энергия остаточных элементов струи, вызывающих разрушения оборудования, детонацию боеприпасов, поражение людей.

Таким образом, высокоэффективное действие кумулятивного снаряда является результатом того, что энергия заряда с выемкой и металлической облицовкой ее поверхности при взрыве распространяется в одном направлении – вдоль оси выемки, а не во все стороны, как при взрыве обычного заряда. Такая концентрация энергии приводит к образованию металлической струи со скоростью движения до 10 км/с – порядка 1-й космической скорости – и создает давление на преграду в миллионы атмосфер. Именно отсюда возникло название явления – кумуляция, от латинского слова «cumulatio» – скопление, концентрация.

Кумулятивный эффект был открыт в 1864 году русским военным инженером М.М. Боресковым. В 1865 году капитан Д.А. Андиевский использовал кумулятивный эффект в конструкции капсюля-детонатора. Затем долгое время о кумуляции взрыва не вспоминали, и только в 1914 году появился патент на его использование в военном деле. В 1923 – 1926 годах советский ученый М.Я. Сухаревский провел исследование кумулятивного эффекта, затем применил на практике направленные взрывы при строительстве Днепровской плотины. В 1942 году профессор Г.И. Покровский опубликовал работу «Направленное действие взрыва», которая содержала теоретические и практические выводы из его исследований. Наиболее полно теория кумулятивного эффекта была разработана советским академиком М.А. Лаврентьевым в 1945 году. Активно проводились исследования кумулятивного эффекта в ряде других стран.

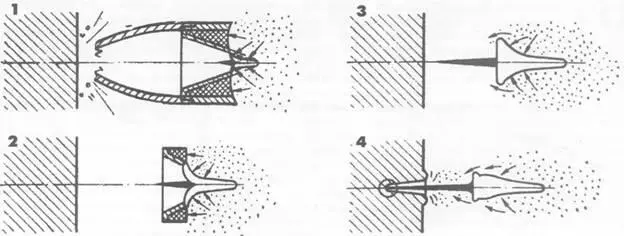

Последовательность формирования кумулятивной струи.
