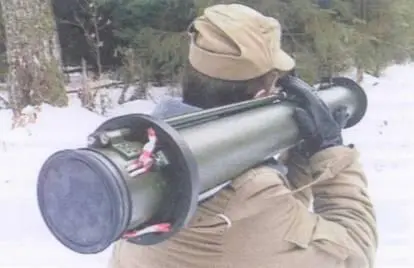

Стрельба из РПГ27 Разрез реактивного двигателя и основной боевой части - фото 124

Стрельба из РПГ-27.

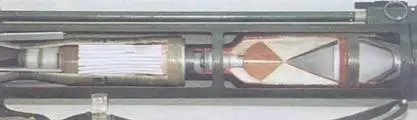

Разрез реактивного двигателя и основной боевой части выстрела ПГ27 ОСНОВНЫЕ - фото 125

Разрез реактивного двигателя и основной боевой части выстрела ПГ-27.

ОСНОВНЫЕ ТТХ РПГ-27

Тип пускового устройства Одноразового применения безоткатное, однотрубное, для стрельбы с плеча в положении стоя, с колена, лежа

Применяемый боеприпас Калиберная кумулятивная граната с тандемной боевой частью и реактивным двигателем

Калибр ствола, мм 105

Калибр гранаты, мм

Передней боевой части – 64 мм, задней – 105 мм

Длина в походном и боевом положении, мм 1135

Масса в сборе, кг 8,3

Начальная скорость, м/с 120

Дальность стрельбы, м:

– прицельная 200

– прямого выстрела 140

Кучность на дальности прямого выстрела, м Вв, Вб = 0,4

Время перевода в боевое положение, с 8-10

Бронепробиваемость за ДЗ, мм: 600 после ДЗ

Увеличение калибра и массы тандемной головной части привело к увеличению массы гранаты до 5 кг. Для надежного удержания такой тяжелой гранаты в гранатомете впервые в подобных комплексах были применены упругие капроновые шнуры.

Для нового боеприпаса разработано пусковое устройство одноразового применения с трубой из стеклопластика калибра 105 мм и длиной 1135 мм. На трубе расположены ударно-спусковой механизм и прицельные приспособления: мушка с прицельными марками 5,10.15, 20, соответствующими дальностям стрельбы 50, 100, 150, 200 м и диоптр с установками «15», «+» и «-» (аналогичный РПГ-26). На трубе РПГ-27 вблизи заднего среза имеется откидной упор для стрельбы из положения «лежа», который при стрельбе ставится на грунт. Это, во-первых, облегчает удержание пускового устройства стреляющим, во- вторых, заставляет удерживать дульную часть трубы на такой высоте, при которой раскрывающиеся при вылете гранаты лопасти стабилизатора не заденут за грунт.

РПГ-27. как и РПГ-26. имеет переднюю и заднюю резиновые крышки, которые не требуется снимать перед стрельбой.

Масса РПГ-27 в сборе составляет 8,3 кг. Начальная скорость гранаты – 120 м/с. Прицельная дальность стрельбы и дальность прямого выстрела, по сравнению с РПГ-22 и РПГ-26, несколько снизились и составляют, соответственно, 200 м и 140 м. Понятно, что увеличение массы и длины РПГ-27 снизило маневренность гранатометчика по сравнению с использованием РПГ-26 и РПГ-22. Однако снижение отмеченных характеристик полностью перекрывается повышенными возможностями по поражению целей, оснащенных ДЗ.

РПГ-27 была принята на вооружение в 1989 году.

В 1993 году РПГ-27 впервые была представлена на международной выставке вооружения IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты).

В заключение описания реактивных противотанковых гранат приводится сводная таблица их основных характеристик.

ОСНОВНЫЕ ТТХ РЕАКТИВНЫХ ПРОТИВОТАНКОВЫХ ГРАНАТ
РПГ-18 «Муха» РПГ-22 «Нетто» РПГ-26 «Аглень» РПГ-27 «Таволга»
Применяемые боеприпасы Калиберная граната с кумулятивной боевой частью и реактивным двигателем Калиберная граната с тандемной боевой частью и реактивным двигателем
Тип пускового Одноразового применения
устройства Две раздвижные трубы Труба с насадком Однотрубные
Калибр, мм 64 72,5 72,5 105
Длина в походном/ 705 /* 755/850 770 1135
боевом положениях, мм 1050
Масса РПГ в сборе, кг 2,6 2,7 2,9 8,3
Масса гранаты, кг 1,4 1,5 1,8 5,0
Начальная скорость, м/с 114 133 144 120
Дальность стрельбы, м:
- прицельная 200 250 250 200
- прямого выстрела 135 160 170 140
Время перевода из походного положения в боевое, с До 10
Бронепробиваемость, мм: 300 400 440 600 после ДЗ

Новые выстрелы к ручному противотанковому гранатомету РПГ-7В1

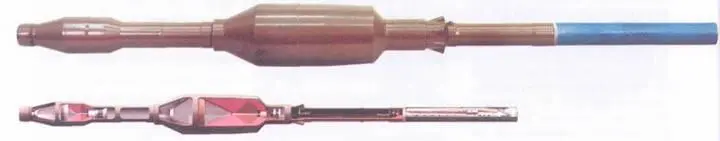

Общий вид и разрез выстрела ПГ7ВР Вначале 80х годов появились танки броня - фото 126

Общий вид и разрез выстрела ПГ-7ВР.

Вначале 80-х годов появились танки, броня которых прикрывается так называемой динамической защитой (ДЗ). Динамическая защита представляет собой установленные на танк плоские коробки из металлических пластин, в которых располагаются заряды ВВ. При попадании в элемент ДЗ, кумулятивная струя инициирует ВВ, продукты взрыва которого метают металлические пластины на кумулятивную струю, что приводит к ее разрушению и, в конечном счете, к резкому снижению глубины пробития основной брони.
