На стойке диоптра имеется не два, а три отверстия, обозначенные знаками «15»,«+» и «-». При температуре воздуха в пределах от минус 15°С до 15°С знак «15» надо совместить с белой точкой на стойке. Соответственно, два других отверстия используют при температурах выше и ниже 15°С. Такое устройство диоптра позволяет более точно учитывать изменение угла прицеливания при различной температуре воздуха.

На мушке имеются прицельные марки с цифрами «5», «15», «25», соответствующими дальностям стрельбы 50, 150, 250 м.

В РПГ-26 сохранен калибр ствола и гранаты предыдущего варианта РПГ-22 – 72,5 мм, при этом увеличилась масса гранаты до 1,8 кг (у РПГ-22 масса гранаты составляет 1,5 кг), бронепробиваемость повышена до 440 мм. Претерпел некоторые изменения и взрыватель гранаты: он надежно функционирует даже в случае отказа пьезогенератора (при непрямом ударе в выступающие детали танка). Масса РПГ-26 в сборе повысилась по сравнению с РПГ-22 на 0,2 кг и составляет 2,9 кг. Практически, такое увеличение массы РПГ-26 не снизило удобства ее применения.

В 1983 году РПГ-26 прошла полигонные испытания, в 1984 году – войсковые и в 1985 году была принята на вооружение с целью замены РПГ-22.

Прицел РПГ-26.

Тип пускового устройства Одноразового применения, безоткатное, однотрубное, для стрельбы с плеча в положении стоя, с колена, лежа

Применяемый боеприпас Калиберная граната с кумулятивной боевой частью и реактивным двигателем

Калибр ствола и гранаты, мм 72,5

Длина в походном и в боевом положениях, мм 770

Масса в сборе, кг 2,9

Начальная скорость, м/с 144

Дальность стрельбы, м:

– прицельная 250

– прямого выстрела 170

Кучность боя на дальности прямого выстрела, м Вв, Вб = 0,4

Бронепробиваемость, мм: 440

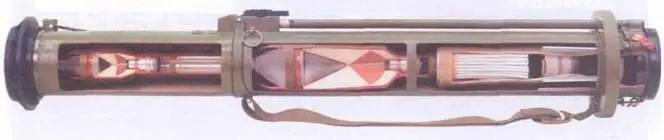

Разработка реактивной противотанковой гранаты РПГ-27 (название в ходе отработки – «Таволга», ведущие конструкторы Ю.И. Радченко, А.Ф. Кораблев) имела целью создание гранаты, обеспечивающей поражение танков с динамической защитой. Конструкция боевой части такого назначения уже была отработана для выстрела ПГ-7ВР (см. далее). Как и в предыдущих вариантах одноразовых противотанковых гранатометов, граната РПГ-27 получает движение за счет реактивного двигателя. Для повышения пробивного действия калибр основной части боевой части принят 105 мм, а передней – 64 мм. Передняя боевая часть с пьезоэлектрическим взрывателем срабатывает при встрече с динамической защитой (ДЗ) танка, разрушает ее и подает импульс на срабатывание основной боевой части. При этом образование кумулятивной струи основной боевой части происходит после подрыва ВВ динамической защиты. Подрыв заряда ДЗ не оказывает влияния на кумулятивную струю основного заряда гранаты, не снижает его пробивного действия. В результате граната РПГ-27 обеспечивает пробитие брони за ДЗ современных танков, может успешно применяться для поражения живой силы противника, находящейся в зданиях и сооружениях из кирпича, железобетона и в деревоземляных укрытиях.

В реактивном двигателе гранаты РПГ-27, так же как и в РПГ-26, применен заряд «щеточного типа» из пироксилинового пороха. Но так как масса ее порохового заряда существенно больше массы заряда РПГ-26, то в ней, с целью уменьшения воздействия на стрелка пороховых газов при выстреле, нашли место конструктивные усовершенствования по рациональному расположению гранаты в стволе и применен специальный пламегаситель в сопле гранаты. Отличительной особенностью РПГ-27 является также обеспечение герметизации гранаты в пусковом устройстве за счет поджатия узла форсирования с применением резины, без нанесения герметика. Благодаря этому перевод РПГ-27 из походного положения в боевое осуществляется тремя простейшими операциями – поднять мушку, выдернуть чеку и поднять планку диоптра. Так же, как и в РПГ-26, если выстрел не произведен, гранату можно перевести в походное положение.

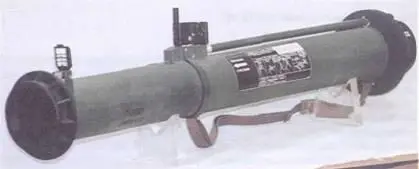

РПГ-27 в боевом положении.

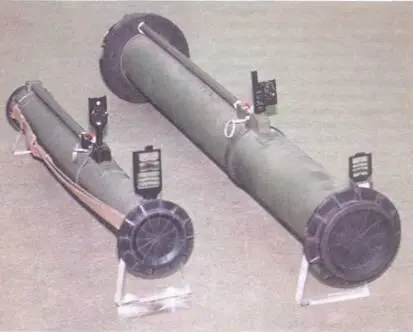

РПГ-26 (слева) и РПГ-27 (справа).
