А. Лови - Отечественные противотанковые гранатометные комплексы

Поправки на боковой ветер для РПГ-22, как и для всех гранат, реактивный двигатель которых заканчивает работу до момента вылета гранаты, берутся по обычным правилам – в ту сторону, откуда – дует ветер. При умеренном боковом ветре (со скоростью 4-6 м/с), поправки на дальности стрельбы до 100 м столь незначительны, что их можно не учитывать. Так, на дальности 50 м поправка составляет 10 см, на дальности 100 м – 30 см. При сильном боковом ветре поправки следует брать: на дальности 100 м по фронтально движущемуся танку – четверть фигуры цели (60 см) на дальности 150 м – половину фигуры, то есть прицеливаться в тот край танка, откуда дует ветер. При косом ветре, дующем под острым углом к плоскости стрельбы, поправки берут в два раза меньше указанных. В случае плохой видимости прицеливание надо производить, как в РПГ- 18, с помощью выступа мушки через прорезь на верхнем торце диоптра. При этом угол прицеливания соответствует дальности до цели 100 м, на меньшую дальность точки прицеливания надо выбирать ниже середины цели.

В 1979 году граната РПГ-22 успешно прошла испытания и в 1980 году была принята на вооружение. Выпускалась РПГ-22 параллельно с РПГ-18 до 1993 года, когда производство РПГ-18 было прекращено. По данным открытой печати, до 1993 года было произведено около 500 000 РПГ-22. Предполагалось, что выпуск РПГ-22 сохранится до 2001 года. Однако, в связи с новой разработкой, она была заменена РПГ-26.

Прицел и спусковой механизм РПГ-22.

Мушка РПГ-22.

Тип пускового устройства Одноразового применения безоткатное, для стрельбы с плеча в положении стоя, с колена, лежа

Применяемый боеприпас Калиберная граната с кумулятивной боевой частью и реактивным двигателем

Калибр ствола и гранаты, мм 72,5

Длина, мм:

– в походном положении 755

– в боевом положении 850

Масса в сборе, кг 2,7

Начальная скорость, м/с 133

Дальность стрельбы, м:

– прицельная 250

– прямого выстрела 160

Кучность боя на дальности прямого выстрела, м Вв, Вб = 0,4

Время перевода в боевое положение, с 8 -10

Бронепробиваемость, мм: 400

В этом варианте реактивной противотанковой гранаты (название в ходе отработки – «Аглень», ведущий конструктор B.C. Токарев) удалось получить однотрубное пусковое устройство, без выдвижного насадка, при общей длине 770 мм. Напомним, что РПГ-18 в боевом положении имеет длину 1050 мм, РПГ-22 – 850 мм. У РПГ-26 длина трубы из стеклопластика, как в походном, так и в боевом положении одинакова и меньше длины трубы РПГ-22 в боевом положении. Но при этом начальная скорость гранаты РПГ-26 повышена до 144 м/с. Достигнуто это, главным образом, за счет более совершенного реактивного двигателя, который за более короткий путь по стволу сообщает гранате большую скорость, что позволило увеличить дальность прямого выстрела до 170 м вместо 160 м у РПГ-22.

Однотрубное пусковое устройство упростило конструкцию РПГ-26 и сделало более простым перевод из походного положения в боевое. Кроме того, новое пусковое устройство позволяет осуществлять перевод из боевого положения обратно в походное, если выстрел производить нет необходимости.

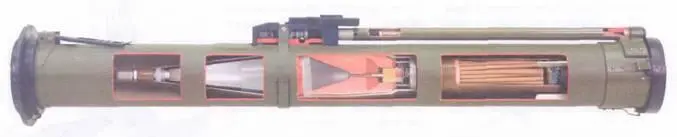

Общее устройство РПГ-26 аналогично ее предшественнице РПГ-22. Помимо уже отмеченных нами усовершенствований, в новой конструкции сделано еще несколько изменений. Так, переднюю и заднюю крышку трубы не требуется снимать при переводе пускового устройства в боевое положение: при выстреле задняя крышка отбрасывается истекающими газами, а передняя – разрывается обтекателем головной части гранаты. Обе крышки сделаны из резины. Это упростило подготовку РПГ-26 к выстрелу.

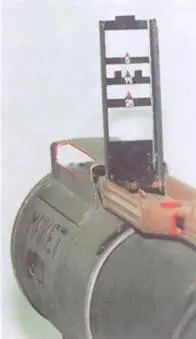

Мушка РПГ-26.

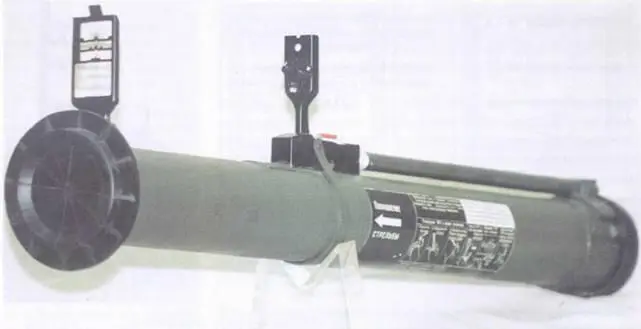

РПГ-26 в боевом положении.

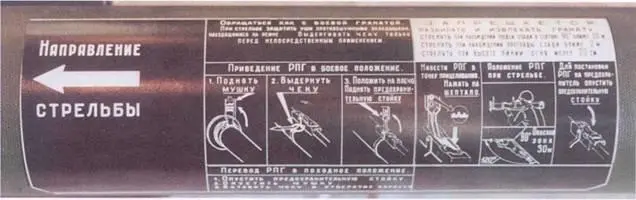

Этикетка пускового устройства РПГ-26.
