А. Лови - Отечественные противотанковые гранатометные комплексы

Для борьбы станками, имеющими ДЗ, к гранатомету РПГ-7В был разработан и в 1988 году впервые в мире принят на вооружение выстрел ПГ-7ВР (название в ходе отработки – «Резюме», ведущий конструктор А.Б. Кулаковский) с тандемной боевой частью.

Боевая часть гранаты состоит из передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм.

Масса выстрела ПГ-7ВР – 4,5 кг, прицельная дальность стрельбы – 200 м. В отличие от предыдущих выстрелов, в связи с большой длиной боевой части в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом.

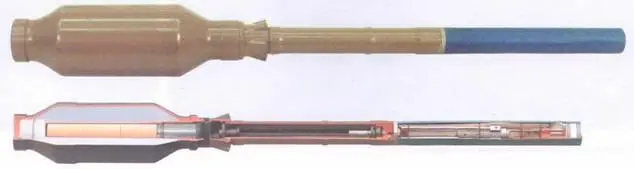

Выстрел ПГ-7ВР в положении для переноски.

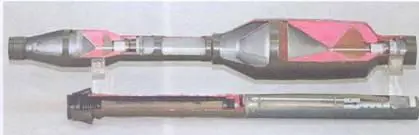

Общий вид и разрез выстрела ТБГ-7В.

Общий вид выстрела 0Г-7В.

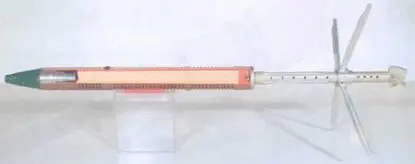

Разрез гранаты ОГ-7.

Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ. но имеет некоторые конструктивные улучшения. Так, для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбин- кой из-за большей ее массы, в конструкцию стабилизатора были введены пружины.

Выстрел ПГ-7ВР с тандемной боевой частью демонстрировался весной 1993 года на международной выставке вооружений IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты), где граната ПГ-7ВР пробила железобетонный блок толщиной 1,5 м.

За создание и внедрение в производство выстрела ПГ-7ВР большая группа разработчиков была удостоена Государственной премии. В их числе: В.П. Зайцев, И.Е. Рогозин, Е.И. Дубровин, В.Н. Болтовский, А.Б. Кулаковский, С.М. Кузьмин (все ГНПП «Базальт»), В.В. Шопский (в/ч 33491), В.И. Федоров (ГУП «Высокогорский механический завод»), А.С. Чуев, Н.Б. Воронин (оба ФГУП «НИТИ»), С.И. Ратников (ФГУП «Химический завод «Планта»).

Кроме выстрела ПГ-7ВР, для гранатомета РПГ-7В был разработан выстрел нового назначения ТБГ-7В (название в ходе отработки – «Танин», ведущий конструктор А.Б. Кулаковский). Он имеет термобарическую (фугасную) боевую часть калибра 105 мм и полностью заимствованную от выстрела ПГ-7ВР сборку реактивного двигателя с метательным зарядом.

Масса выстрела ТБГ-7В – 4,5 кг, прицельная дальность стрельбы – 200 м.

При встрече с преградой срабатывает донный инерционный взрыватель, подрывающий сначала воспламенительно-разрывной, а затем и основной заряд термобарической смеси. В результате получается объемный взрыв, эффективность которого выше, чем при взрыве обычного ВВ.

Граната ТБГ-7 предназначена для поражения живой силы в окопах, бункерах, укрытиях полевого типа, других помещениях при попадании боеприпаса внутрь, а также при разрыве БЧ на расстояниях до 2 м от окна или амбразуры. По могуществу действия эта граната сравнима с артиллерийским снарядом или миной калибра 120 мм. Кроме живой силы, с помощью выстрела ТБГ-7В может также поражаться небронированная или легкобронированная техника.

Стрельба из РПГ-7В1 гранатами ПГ-7Л и ТБГ-7.

Результаты стрельбы гранатой ТБГ-7 по листу брони.

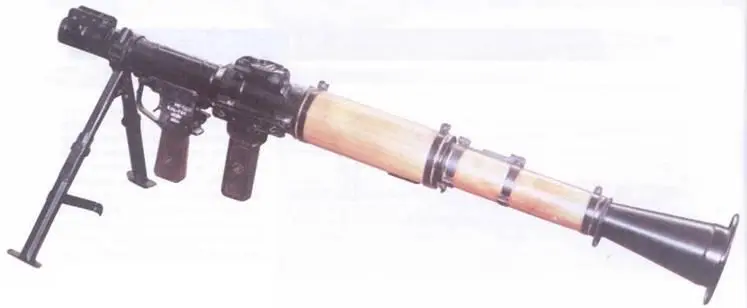

Гранатомет РПГ-7ДН2.

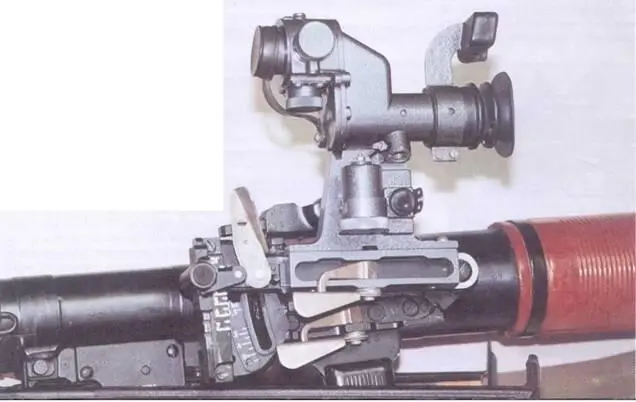

Приспособление УП-7В на гранатомете РПГ-7В2.

Приспособление УП-7В.
