Основное назначение выстрела ПГ-29В – поражение танков с динамической защитой. Кроме того, он может эффективно использоваться для подавления огневых точек и поражения живой силы противника, находящейся в зданиях и сооружениях из кирпича или железобетона, деревоземляных укрытиях.
Конструктивная схема реактивного двигателя ПГ-29В аналогична двигателю гранаты РПГ-27, но воспламенение его порохового заряда происходит от электрического импульса генератора ударно-спускового механизма, расположенного на гранатомете. Подача электрического импульса на электровоспламенитель реактивного заряда происходит по электрической цепи через контактное кольцо на стабилизаторе гранаты. Подобная схема воспламенения заряда применяется в гранатометах СПГ-9 и РПГ-16.
Прицел и спусковой механизм РПГ-29.

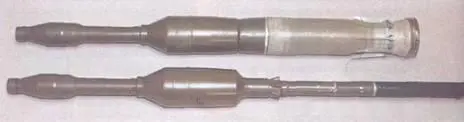

Выстрел ПГ-298 (вверху) и ПГ-7ВР (внизу).

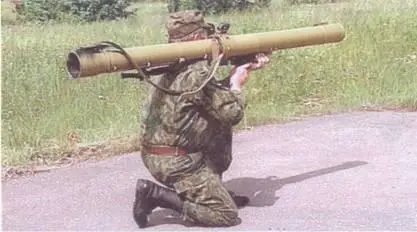

Изготовка для стрельбы с колена из РПГ-29.
ОСНОВНЫЕ ТТХ РПГ-29 И ВЫСТРЕЛА ПГ-29В
Тип пускового устройства Многоразового применения, безоткатное, для стрельбы из положения стоя, с колена, лежа (с сошкой)
Применяемый боеприпас Калиберная кумулятивная граната с двумя боевыми частями (тандемная БЧ) и реактивным двигателем
Калибр ствола, мм 105,2
Калибр гранаты, мм 105
Длина гранатомета, мм:
– в походном положении; 1000
– боевом положении 1850
Масса гранатомета без оптического прицела, кг 11,5 (с оптическим прицелом – 12,1 кг)
Начальная скорость, м/с 255 (стеклопластик) 230 (сталь)
Дальность стрельбы, м:
– прицельная 500
– прямого выстрела 300
Кучность на дальности прямого выстрела, м Вв, Вб = 0,4
Бронепробиваемость за ДЗ, мм 600

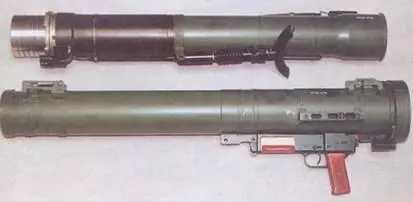

РПГ-29 в походном положении.
При достижении в камере двигателя определенного давления выталкивается назад узел форсирования, стабилизатор освобождается от контактной втулки и граната начинает движение. Реактивный двигатель работает только в пределах длины ствола гранатомета, далее полет гранаты происходит по инерции. Стабилизация полета гранаты обеспечивается восемью лопастями стабилизатора, которые раскрываются после вылета гранаты под действием пружин и набегающего потока воздуха. Для наблюдения за полетом гранаты и корректирования огня граната имеет трассер.
Гранатомет РПГ-29 в походном положении (разъединенном) состоит из двух частей и переносится во вьюке на ремне. В боевое положение РПГ- 29 переводится соединением труб поворотной муфтой. Гранатомет имеет складывающуюся сошку. На стволе крепится открытый механический прицел.
Основным прицелом является оптический прицел 1П38 с полем зрения 13° и увеличением 2,7х. Гранатомет РПГ-29 может комплектоваться ночным прицелом 1ПН51-2. В этом случае он имеет обозначение РПГ-29Н.
Боевая скорострельность гранатомета при обслуживании его двумя номерами расчета – гранатометчиком и его помощником – достигает 4 выстрелов в минуту. Масса гранатомета с оптическим прицелом составляет 12,1 кг.
На вооружение РПГ-29 с выстрелом ПГ-29В был принят в 1989 году. В 1993 году он впервые был представлен на международной выставке вооружения IDEX-93 в Абу-Даби. Граната ПГ-29 пробила броневую преграду 300 мм с блоком ДЗ, установленную под углом 60°(т.е. 600 мм по ходу кумулятивной струи).
Боевые возможности РПГ-29 как огневые, так и маневренные, оцениваются специалистами очень высоко. РПГ-29 является одним из наиболее мощных образцов оружия этого класса в мире.
Реактивные штурмовые гранаты РШГ-1, РШГ-2

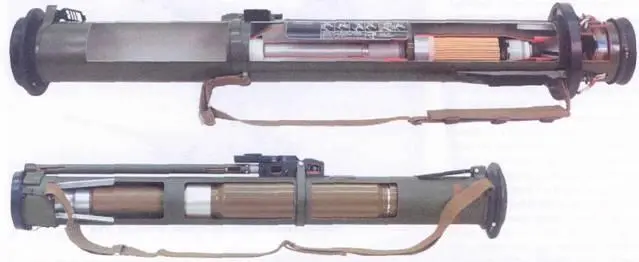

Разрез реактивных штурмовых гранат РШГ-1 (вверху) и РШГ-2 (внизу).
Военные конфликты, в которых участвовали Советская и Российская армия в последние два десятилетия XX века, показали высокую эффективность такого вида оружия, как реактивный пехотный огнемет (особенно с термобарической боевой частью). С целью унификации средств ближнего боя, на основе РПГ-26 и РПГ- 27 в ГНПП «Базальт» были разработаны образцы штурмового оружия РШГ-1 и РШГ-2, оснащенные новыми боевыми частями многофакторного поражающего действия (РШГ – реактивная штурмовая граната).
