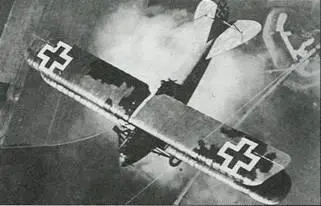

DFW CV с необычной камуфляжной схемой и крестами перекрашенными в соответствии - фото 14

DFW C.V с необычной камуфляжной схемой и крестами перекрашенными в соответствии с указанием от марта 1918 г. Причем перекрашены только крыльевые кресты, что довольно странно (обычно было наоборот)

Варианты переделки железного креста в балочный Различные варианты - фото 15

Варианты переделки «железного» креста в «балочный»

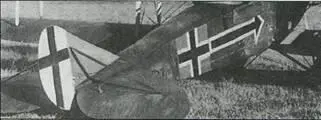

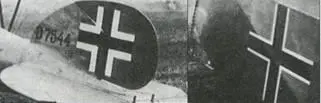

Различные варианты креста лета 1918 г В первом случае присутствует хвостовой - фото 16 Различные варианты креста лета 1918 г В первом случае присутствует хвостовой - фото 17

Различные варианты креста лета 1918 г. В первом случае присутствует хвостовой крест нестандартной, однако широко распространенной формы. Полностью соответствует стандарту только опознавательный знак, представленный на последней фотографии

Железный крест стандарта октября 1916 г Типичное перекрашивание железного - фото 18

«Железный» крест стандарта октября 1916 г.; Типичное перекрашивание «железного» креста в. «балочный»; Стандарт марта 1918 г.; Стандарт мая 1918 г.; Окончательный вариант креста

В общем, эти два приказа «де-юре» узаконили расположение и форму опознавательных знаков, к которым уже самостоятельно пришли фирмы-производители самолетов. Однако, несмотря на то, что все правила нанесения крестов были точно и однозначно указаны, а также на хваленую немецкую педантичность, кресты на нижних поверхностях достаточно часто не имели окантовки, были и некоторые другие отступления от правил.

Стандарт опознавательных знаков продержался без изменения весь 1917 г., а весной следующего года началась целая серия изменений и дополнений. 17 марта было предписано на всех фронтовых самолетах красить в белый цвет руль поворота. В реальности это указание привело к тому, что на разных машинах белыми могли быть: руль, руль и часть киля или все вертикальное оперение, но это произошло немного позднее.

Более значительные изменения произошли 20 марта, когда вышел приказ, предписывавший заменить «железный» крест (Eiserne Kreuz) на прямой или, как его называют, «балочный» (Balkenkreuz) с шириной луча, установленной в размере четверти общего размера креста, ширина белой окантовки была увеличена до 15 см. Этот приказ, в отличии от нововведений 1916 г., распространялся на все самолеты без исключения, а не только на новые. Массовое перекрашивание опознавательных знаков на старых машинах привело к разнообразию их пропорций, подобно тому, как это было в самом начале войны. Но в большинстве случаев кресты все-таки имели стандартные размеры.

13 мая вышел очередной приказ на тему опознавательных знаков. Кресты на этот раз сохранили свою форму, но изменили пропорции: вертикальный размер креста стал на 20 % больше горизонтального, а ширина луча уменьшена до 1/8 ширины креста. Изменилась также и белая окантовка, теперь она шла только вдоль луча креста и не огибала его торец. Ширина белой окантовки была привязана к ширине луча и была равна его четверти. Начиная с этого времени, и чем дальше, тем все более часто на хвостах стали появляться кресты, центр которых был смещен в сторону.

4 июня крест стал чуть менее вытянутым по вертикали, а 25 июня он снова стал симметричным. Последний вариант стал окончательным, и продержался вплоть до расформирования военной авиации в 1919 г. В своей окончательной форме крест был аналогичен тому, что применялся во время Второй Мировой.

Таблица размеров применявшихся «железных» крестов (в см):
Высота 50 60 70 100 120 140
Ширина 20 24 28 40 48 56
Радиус 65 78 91 130 156 182
ТАКТИЧЕСКИЕ И ПРОЧИЕ ОБОЗНАЧЕНИЯ

В отличие от камуфляжа и крестов индивидуальные и тактические обозначения немецких самолетов не пре- терпели никаких особых изменений. Обозначениями самолетов также как и раньше были различные геометрические, цветовые или геральдические мотивы, а таклсе цифры и/или буквы. Единственным изменением было большее чем раньше их распространение, а также увеличившаяся «цветастость» самолетов, особенно в лучших истребительных эскадрильях.

В написании серийных и заводских номеров, а также в размещении заводских эмблем и различных технических надписей за описываемый период не произошло никаких существенных изменений, за исключением того, что на темном фоне серийный номер могли написать белым цветом. Самым заметным нововведением стало появление на борту кабины практически всех самолетов таблицы с их весовыми данными. Эти сведения наносились по трафарету черной краской, реже встречались светлые (белые и голубые) таблицы. Ниже приводится пример такой таблицы (для Pfalz D.VIII):
