Хвостовое оперение.На У-2ШС и У-2М ставились рули высоты с 20- или 25 %-ной аэродинамической компенсацией, триммер руля высоты (только слева), доработанный под аэродинамическую компенсацию руля высоты стабилизатор, увеличенный по площади киль. На У-2ВС (эталон 1944 г.) был установлен триммер руля высоты.
Шагги и костыль на всех машинах, кроме У-2М, были одинаковы. На У-2ШС ставились тормозные колеса и ролик на костыле, а также были удлинены тросы расчалок в плоскости передних подкосов шасси. Для У-2М было разработано 3-х поплавковое шасси.
Николай Поликарпов в самолете У-2. В задней кабине — летчик-испытатель Ю. Пионтковский. Москва, 1935 г.

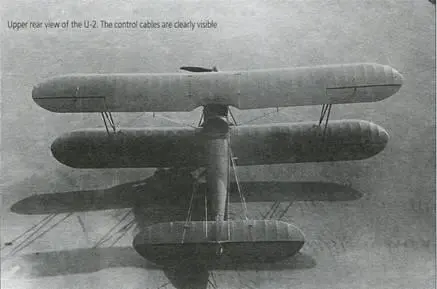

Вид на самолет сверху сзади. Хорошо видны тросы управления рулями
Управление самолетом.На самолетах У-2ШС и У-2М управление монтировалось на роликах с шарикоподшипниками, а тросы управления, как и на С-2, были спрятаны в фюзеляж. Кроме того, на У-2ШС управление было одинарным. На У-2ВС (эталон 1944 г.) была установлена легкосъемная ручка управления во второй кабине.
Винтомоторная установка. На всех самолетах ставился мотор М-11 или его модификации, имевшие те же посадочные размеры. Различие состояло в схемах бензопитания и размерах бензобаков. Следует отметить, что установка на серийных машинах дополнительного бензобака в центроплане не обязательно сопутствовала уменьшенному главному бензобаку и сдвигу кабины летчика вперед. На У-2ШС и У-2М стояли увеличенный бензобак (без дополнительного бензобака в центроплане), улучшенное капотирование и кок винта. На У-2ШС стояла моторама с удлиненными стержнями и доработанное управление мотором. На У-2М — винт изменяемого шага, воздушный запуск мотора и измененное управление пожарным краном. На У-2НАК и У-2ГН были доработаны зимние капоты под установку генераторов. Эти же капоты могли использоваться и на других модификациях при установке генераторов. На У-2НАК выхлопной коллектор заменялся на шумопламегаситель ШПГ-2.
Оборудование.У-2 оснащался простейшим навигационным и пилотажным оборудованием. На У-2ВС, НАК, ГН, ШС и М оно выполнялось усиленным, при этом на У-2НАК компоновка приборов на доске штурмана была изменена. На У-2ШС и У-2М изменялась компоновка приборов на доске пилота. На У-2М — изменялась компоновка приборов на доске штурмана, и питание гироприборов осуществлялось через манодетандер. На У-2АП оборудование второй кабины снималось. На У-2ВС, НАК, ГН, ШС и М, а также на ряде У-2 АП ставилось усиленное электрооборудование с генератором ГС-350 или ГС-1000.
Вооружение.На У-2ВС, НАК и М устанавливались задняя стрелковая точка, бомбардировочное оборудование и ночной прицел.
Оборудование связи. На У-2М и У-2НАК стояли приемопередающие радиостанции РСИ-4 и электрические переговорные устройства СПУФ-2. На У-2ШС установка РСИ-4 допускалась.

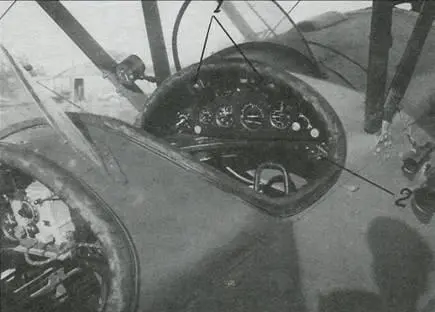

Кабины У-2 НАК
Самолет С-1. Снимок 1936 г. Фото В. Вдовенко
Спецустановки.На У-2ГН — звуковещательная установка СГУ-43. На У-2АП — сельскохозяйственное оборудование.
Следует подчеркнуть, что вносимые на одной из модификаций изменения в конструкцию могли, при необходимости, вводиться и на других модификациях самолета.
Фактически, в годы войны КБ Н. Н. Поликарпова провело работы по полной унификации различных модификаций самолета, к сожалению, так и не законченные (после — смерти конструктора все они были свернуты). После войны самолетом У-2 занимался Г. И. Бакшаев — уже, фактически, в качестве главного конструктора.
Ниже приводятся описания модификаций самолета У-2, разработанных в ОКБ Поликарпова в период войны, а также модификаций предвоенного периода, принимавших участие в боевых действиях.
Модификации У-2, выполненные в ОКБ Поликарпова
Санитарные самолеты С-1, С-2 и С-3. С началом войны широкое применение в действующей армии получили санитарные варианты самолета У-2 — С-1, С-2 и С-3, из составов особых авиагрупп ГВФ, выполнявших боевые задачи в интересах фронтов. «Эски» вынесли на себе основную тяжесть первых полетов в тыл противника к партизанам и окруженным частям Красной Армии для установления связи, доставки боеприпасов, медикаментов. На обратном пути «эски» вывозили раненых и больных на большую землю.
