Транзисторы VT1, VT2 любые кремниевые структуры n-p-n малой и средней мощности с параметрами U max кэне менее 30 В, I kне менее 0,4 А. Указанные на схеме транзисторы заменяют КТ503 с любым буквенным индексом, КТ369А — КТ369В, зарубежные аналоги ВС337, ВС635, ВС637, ВС639, 2SC9012, 2SC9013, S9013.

Выпрямительный диод VD2 должен быть рассчитан на обратное напряжение не менее 200 В; удовлетворительна замена на КД105Б — КД105В, Д226Б, КД213А — КД213Б. Стабилитрон VD2 может применяться типов Д809, Д814Б, 2С411Б, 2С211Ж, и заменяться аналогичными с напряжением стабилизации 7—11 В. Он обеспечивает рабочий режим по напряжению для светодиодного индикатора HL1. Светодиод HL1 служит для визуальной индикации состояния устройства. При включении в сеть 220 В индикатор светится. Вместо указанного на схеме, возможно применение других аналогичных светодиодов, например, АЛ314Б, АЛ336Б, КИПД02А-1К — КИПД02Б-1К.

Если надобности в индикации режима работы нет, то цепь VD1, HL1 из схемы исключают.

Все постоянные резисторы типа МЛТ или аналогичных марок. R1 и R6 с мощностью рассеяния 0,5 Вт, остальные с мощностью рассеяния 0,125-0,25 Вт. Оксидный конденсатор С1 сглаживает пульсации напряжения однопериодного выпрямителя, реализованного на диоде VD2. Конденсатор С1 — типа К50-12, К50-24 или аналогичный на рабочее напряжение не ниже 16 В. Неполярные конденсаторы С2 и С3 типа К10, К26, КМ-6 или аналогичные. Их емкость определяет частоту выходного сигнала.

Излучатель НА1 (кроме указанного на схеме) может быть НС0903А, SLN, 75PZ2335OPH.

Устройство не требует налаживания. Оно пожаробезопасно и готово для круглосуточной работы.

Так как устройство не имеет источника питания с понижающим трансформатором, его элементы находятся под напряжением 220 В. При сборке и включении устройства следует быть особенно осторожным и не прикасаться к элементам устройства, находящимся под воздействием напряжения 220 В.

Фазировка включения в сеть не принципиальна.

Среди сенсорных электронных устройств особое место занимают узлы, имеющие питание непосредственно от осветительной сети переменного тока 220 В.

Такие устройства содержат минимум деталей, легко повторяемы, не требуют дополнительного источника питания, но, несмотря на свою схемную простоту, не менее эффективны, более чувствительны и надежны (не допускают ложных срабатывании), чем их собратья с более сложной конфигурацией и элементной базой.

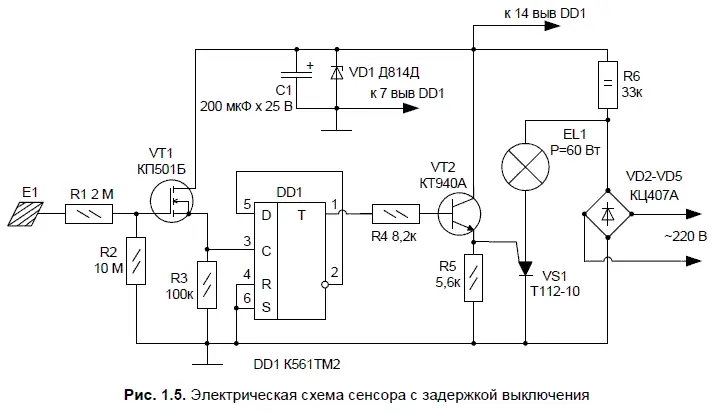

То, что электронное устройство (а тем более сенсорное), где управляющий импульс образуется от наводок переменного напряжения в теле человека, не имеет развязки от сети, теоретически может пугать радиолюбителя, из-за кажущейся опасности передачи через сенсорный контакт переменного напряжения самому человеку. Элементы схемы заземлять не надо. С точки зрения безопасности, эти опасения несостоятельны. Опасности поражения электрическим током здесь никакой нет. Независимо от фазировки подключения в осветительную сеть устройство абсолютно безопасно для повторения и использования. Единственное ограничение: монтаж и проверку правильности соединения элементов надо выполнять при отключенном напряжении, а при подключенном в сеть устройстве нельзя касаться руками и неизолированным инструментом деталей и элементов несущих сетевой потенциал. Рассмотрим схему, показанную на рис. 1.5.

Функциональный принцип работы не отличается от любых электронных узлов, в основе которых имеется триггер (устройство с двумя устойчивыми состояниями). Устройство включит лампу накаливания EL1 от любого прикосновения к контакту Е1 и оставит ее во включенном состоянии до тех пор, пока на сенсор Е1 не будет оказано повторного воздействия. При повторном касании сенсора устройство переключится в другое устойчивое состояние, и лампа накаливания EL1 окажется выключенной. Время нахождения триггера в каждом из двух устойчивых состояний не ограничено, пока на устройство подано питание. Узел триггера собран по классической схеме на логической микросхеме DD1 К561ТМ2. В схеме задействован только один элемент этой микросхемы. С выхода микросхемы DD1 управляющий сигнал поступает на усилитель тока на транзисторе VT2. В эмиттерной цепи транзистора VT2 включен управляющий электрод тиристора VS1. При напряжении на нем более 3 В тиристор открывается и включает лампу накаливания EL1.
