Было бы ошибкой считать, что для достижения той или иной цели существует только один путь, это неизбежно приведет к тому, что человек начнет ценить только свою систему мышления и ценностей, благодаря которым ему удалось достичь результата, и отбрасывать все другие возможные пути реализации идеи.

Например, вы хотите самостоятельно собрать аквариумный таймер. Это несложно. Однако путей для достижения этой задачи поистине много. Так, можно собрать устройство аквариумного таймера по схеме, приведенной в главе 1 этой книги, можно собрать то же устройство на микроконтроллере (и запрограммировать его в соответствующий режим) — это будет уже таймер с расширенными возможностями. Можно собрать аквариумный таймер по какой-либо схеме, приведенной в других книгах для радиолюбителей, или по схеме, рекомендованной в периодических журналах, и дополнить его электронным узлом (частью устройства), предложенным в моей книге.

Можно, наконец, собрать любой аквариумный таймер и дополнить его устройством автоматического включения (от хлопка в ладоши, звука определенной тональности, от утреннего освещения, от дистанционного сигнала посредством инфракрасного (ИК) излучения или радиоволн и т. д.). В итоге получится хороший аквариумный таймер. Но пути к его реализации, совершенно различны.

Однако это хорошо, когда есть выбор!

Старайтесь не критиковать кого бы то ни было, а негласно брать уроки из каждой ситуации. Ведь, для того чтобы критиковать, нужно быть уверенным в своей правоте настолько, чтобы знать, что по пути достижения конкретной цели есть только один путь. А ведь это не так. Путей много, вопрос лишь в том, какой из них в вашей конкретной ситуации наиболее оптимален и эффективен для реализации.

Большинство людей, как правило, оперируют лишь двумя-тремя способами (которые у них наиболее хорошо получаются), не используя остальные. Действительно, редко можно встретить спортсмена, который был бы одинаково силен во всех видах десятиборья. Что в итоге?

Введите свою практику — делать партнерами своих друзей, которые демонстрируют мышление более высокого уровня, чем ваше, ведь в определенных областях (где вы сильны) вы сами выполняете роль «опытного донора» также и для них.

Правило — не полагаться полностью на себя, когда дело касается креативных подходов, разработок и инноваций, изобретений и рацпредложений, стало для меня реальным преимуществом. Этим я с удовольствием поделюсь с вами.

Берегитесь утверждения «истины в последней инстанции», пробуйте, изменяйте, изобретайте, спорьте — ведь только так можно создать что-то новое, свое, иными словами — как-то изменить к лучшему этот мир.

Я надеюсь, что эта книга не окажется для вас хрестоматией или учебником, а станет пособием для самостоятельного технического творчества, ведь для дополнений приведенных здесь схем и конструкций под свои задачи и нужды надо совсем немного — «включить» желание и свои навыки.

Удачи вам и положительных ассоциаций (хороших впечатлений от сделанной работы)!

Я всегда рад ответить на ваши вопросы, пожелания и отзывы по адресу издательства «БХВ-Петербург» mail@bhv.ru.

С уважением, Андрей Кашкаров.

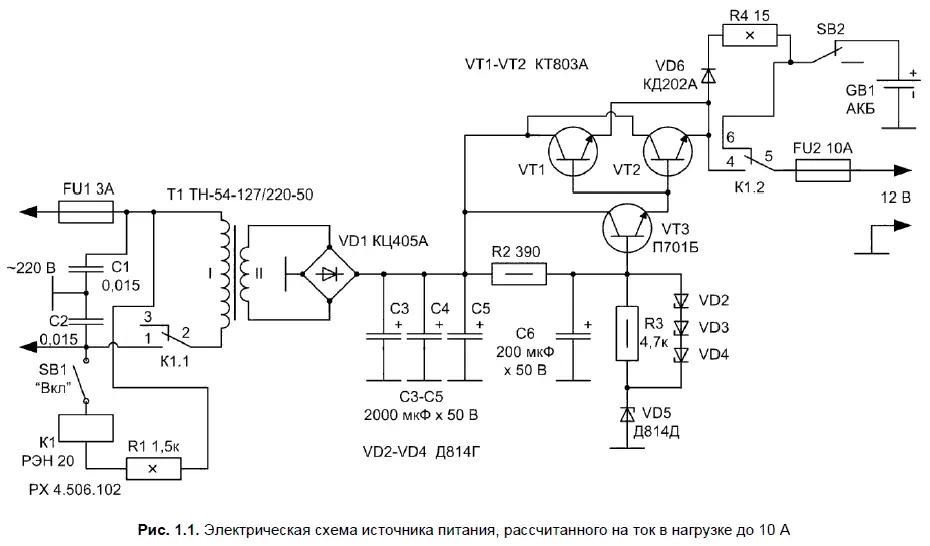

Радиолюбителю необходим безопасный источник питания от сети 220 В, с помощью которого можно налаживать и испытывать самостоятельно собранные электронные устройства, а также ремонтировать устройства промышленного изготовления. Такой источник питания при питании от осветительной сети 220 В должен поддерживать работу при токе в нагрузке до 10 А и иметь возможность резервного питания, чтобы обеспечить в случае необходимости бесперебойную работу. Это может потребоваться, например, в условиях сельской местности, когда напряжение в сети нестабильно или периодически отключается. На рис. 1.1 представлена электрическая схема источника питания, отвечающего всем этим требованиям.

Стабилизатор напряжения на транзисторе VT3 и стабилитронах VD2—VD5 собран по классической схеме. Включение источника питания осуществляется «вручную» переключателем (тумблером) SB1. При подаче питания на реле К1 оно срабатывает и замыкает контактами К1.1 цепь питания первичной обмотки трансформатора Т1. Выпрямленное диодным мостом VD1 напряжение поступает на стабилизатор источника, затем на усилитель тока на транзисторах VT1, VT2 и далее к устройству нагрузки. Одновременно на автомобильную аккумуляторную батарею (АКБ), служащую в качестве источника резервного питания, поступает напряжение подзарядки через диод VD6 и ограничительный резистор R4. Небольшой ток подзарядки АКБ зависит от степени разряженности батареи, учитывая ее большую энергоемкость 55 А/ч, не выводит АКБ из строя даже при длительном (многосуточном) режиме ее подзарядки. При этом переключателем SB2 можно принудительно отключить АКБ от подзарядки.
