Устройство в налаживании не нуждается.

Постоянные резисторы R1, R2 — типа МЛТ-0,25. Оксидный конденсатор С2 выполняет роль фильтра по питанию — сглаживает пульсации напряжения. Конденсатор С1 должен быть обязательно на рабочее напряжение не ниже 300 В, марки К76-3 или аналогичный, неполярный и высоковольтный. Конденсатор С3 уменьшает помехи по высокой частоте. Диоды VD1—VD4 можно заменить КД105Б — КД105Г, КД103А, КД103Б, КД202Е. Стабилитрон VD5 с напряжением стабилизации 22–27 В предохраняет микросхему от бросков напряжения в момент подачи и отключения бестрансформаторного источника от сети 220 В.

Внимание!

При эксплуатации устройства нельзя прикасаться к неизолированным частям и элементам не только бестрансформаторного источника, но и подключаемого к нему устройства.

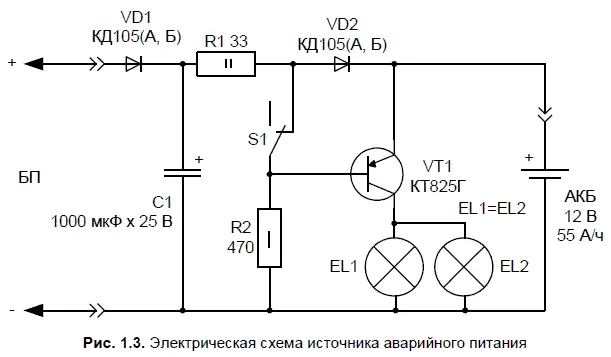

Электрическая схема, представленная на рис. 1.3, удобна в применении на даче и там, где электроэнергия пока еще поступает нестабильно. Простое устройство, собранное по рекомендуемой схеме, обеспечит автоматическое включение резервного освещения (или другой активной нагрузки мощностью до 10–12 Вт) при пропадании сетевого напряжения 220 В.

Транзистор VT1 серии КТ825 (можно заменить указанный на схеме на транзистор КТ825 с буквенными индексами Д и Е) обеспечивает максимальную нагрузку до 25 Вт. Он должен быть установлен на радиатор с площадью охлаждения не менее 100 см 2. Если планируется менее мощная нагрузка (до 5 Вт), то возможно применить в схеме управляющий транзистор типа КТ818АМ — КТ818ГМ.

В качестве резервного источника питания используется автомобильный аккумулятор емкостью 55—190 А/ч. В качестве ламп резервного освещения используются автомобильные лампы накаливания.

Сетевой блок питания (БП) вырабатывает пониженное выпрямленное напряжение 13–14 В. В БП входят понижающий трансформатор и выпрямительный мост. Пульсации этого источника питания сглаживаются электролитическим конденсатором большой емкости С1. Напряжение с блока питания через диоды VD1, VD2 и ограничивающий резистор R1 беспрепятственно поступает к подключенному аккумулятору и заряжает его слабым током. При величине зарядного тока 80—110 мА автомобильная АКБ может находиться без вреда под зарядкой продолжительное время, примерно до десяти суток подряд. Падение напряжения на диоде VD2 создает обратное смещение для перехода база-эмиттер транзистора VT1. Транзистор находится в закрытом состоянии и нагрузка (EL1, EL2) обесточена. Переключатель S1 служит для принудительного включения аварийного режима. Это может понадобиться для разрядки АКБ или проверки системы резервного освещения (целостности ламп).

Устройство в налаживании не нуждается.

Когда сетевая энергия отключается, стационарный источник питания обесточивается, и в цепь базы транзистора VT1 поступает ток через резистор R2, транзистор открывается и нагрузка питается от АКБ. Как только поступление энергии в сети возобновляется, транзистор VT1 закрывается, нагрузка выключаются, и аккумулятор заряжается по рассмотренной схеме.

Резистор R1 марки МЛТ-2, резистор R2 — типа МЛТ-0,5. Аккумулятор и лампы нагрузки подключаются к устройству многожильными изолированными сетевыми проводами сечением не менее 1 мм и с минимальной длиной (для уменьшения потерь энергии в проводах). Конденсатор С1 марки К50-24, К50-3Б или другой на напряжение не менее 25 В.

Оптимальный вариант для понижающего трансформатора сетевого источника питания — универсальный силовой трансформатор ТПП 127/220-50-12.

Приближается летний сезон, а вместе с ним привычные хлопоты по купированию и локализации отрицательных эмоций, неизменно проявляющихся у людей, при появлении назойливых летающих насекомых — комаров, мух и прочих вредителей. Чтобы обезопасить себя в отпуске, на природе и даже дома, кто-то покупает маскитную сетку, другие обрабатывают себя и семью специальными отталкивающими насекомых кремами и составами, но, владея навыками самостоятельной сборки электронных устройств, можно поступить иначе. Для этого потребуется собрать простую схему устройства защиты от комаров, действующего с помощью ультразвукового излучения (УЗ-излучения). Почему именно ультразвук?
