В аварийном режиме (отсутствие напряжения осветительной сети 220 В) реле К1 обесточивается, и напряжение от источника резервного питания (АКБ) подается через замкнутые контакты 5 и 6 группы контактов К1.2 реле К1, минуя стабилизатор напряжения, собранный на элементах VT1, VT2, VT3, VD2, VD3, VD4, VD5, R2, R3. Для защиты источника от перенапряжения и короткого замыкания служат предохранители FU1 и FU2, установленные соответственно на входе и выходе источника питания.

Если необходимости в резервном питании нет, то аккумуляторную батарею не подключают, а используют устройство как стабилизированный мощный источник питания.

В налаживании источник питания не нуждается.

Корпус устройства сделан из стеклотекстолита, но может быть выполнен и из другого диэлектрического материала.

Транзисторы VT1, VT2 можно заменить на КТ808, КТ819 с любым буквенным индексом. Желательно применять эти транзисторы в металлическом корпусе с диаметром «шляпки» 23,5 мм. Их устанавливают на теплоотводы с площадью охлаждения не менее 100 см 2, изолируя теплоотвод от корпуса устройства. Транзистор VT3 можно заменить на КТ815, КТ817 с любым буквенным индексом.

Трансформатор Т1 стандартный с выходной мощностью не менее 100 Вт должен обеспечивать переменное напряжение на вторичной обмотке (под нагрузкой) 14–16 В. Это напряжение получают с выводов 7 и 16 трансформатора ТН-54-127/220, при этом должны быть установлены перемычки между выводами 8–9, 10–11 и 13–14. Первичная обмотка трансформатора Т1 — выводы 1 и 2.

АКБ — стандартная аккумуляторная батарея с номинальным напряжением 12 В. Реле К1 — на напряжение срабатывания 200–220 В с двумя и более группами контактов и током коммутации не менее 3 А.

Сетевой предохранитель FU1 типа ВП-1-3, ПЦ-30-3 на ток 3 А. Предохранитель FU2 на ток 10 А типа ДПК-1-2.

Диодный выпрямительный мост типа КЦ405А, КЦ407А или собранный из дискретных элементов — диодов Д231, Д242 с любым буквенным индексом. Диод VD6 можно заменить на КД202, КД213, КД258 с любым буквенным индексом и аналогичные. Стабилитроны VD2—VD5 желательно установить в соответствии с указанными на схеме. От их параметров зависит стабилизация и уровень выходного напряжения.

Конденсаторы С1, С2 типа К40-У9, К10-17 или аналогичные, рассчитанные на рабочее напряжение не менее 250 В. Оксидные конденсаторы типа К50-3Б, К50-24 или аналогичные.

Постоянные резисторы R2, R3 — типа МЛТ-0,5. Резисторы R1, R4 типа ПЭВ-10, ВЗР-10.

Переключатели (тумблеры) SB1 и SB2 любые подходящие, например, ТВ2-1.

Когда необходим источник постоянного стабилизированного напряжения для электронных устройств с небольшим током потребления (до 150 мА), резонно применять недорогие (по себестоимости дискретных элементов) бес-трансформаторные источники питания. Такие источники питания находят практическое применение в малогабаритных бытовых включателях освещения на основе датчиков движения, датчиках охранной сигнализации и других промышленных конструкциях. В литературе многократно описаны плюсы и минусы таких источников, однако, на мой взгляд, под определенные задачи радиолюбителя они безусловно подходят.

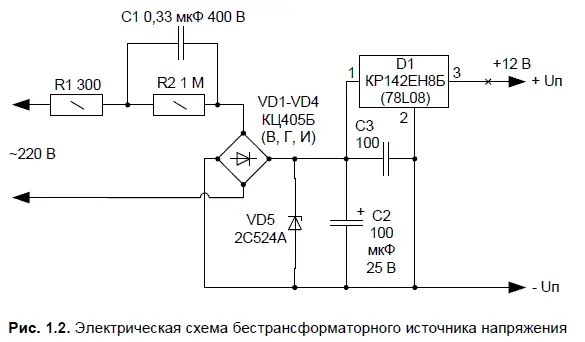

В предлагаемом источнике в качестве стабилизатора применена микросхема КР142ЕН8. Электрическая схема устройства представлена на рис. 1.2.

Максимальное напряжение, которое выдает данный стабилизированный источник на выходе, в данном исполнении составляет 12 В.

При токе нагрузки до 150 мА микросхема DA1 обеспечивает малое падение напряжения. Разница между выходным и входным напряжением (при условии подключения вывода 2 к минусовому проводу) составит всего 0,4–0,6 В. Это важно, например, когда понижающий трансформатор с выпрямителем выдают на выходе постоянное напряжение 12,5 В, а требуется 12 В, — в этом случае такой стабилизатор оказывается практически незаменимым.

Если необходима регулировка выходного напряжения, то вывод 2 микросхемы DA1 подключают к общему проводу через потенциометр (переменный резистор, например, типа СПО-1 с линейной характеристикой изменения сопротивления). Тогда выходное напряжение может изменяться в диапазоне 12–22 В.

Как вариант, в качестве микросхемы DA1 можно применять любой другой интегральный стабилизатор с аналогичными электрическими характеристиками, например, КР1212ЕН5, КР1157ЕН5А, КР5010ЕН5, КР1162ЕН5, КР1183ЕН5 и др.
