Для буксировки методом толкания (вплотную с кормы буксируемого судна) буксиры-толкачи имеют в носу упорные балки и специальные устройства – автосцепы, автоматически соединяющиеся и разъединяющиеся с помощью рычагов, управляемых из рубки.

Буксиры-толкачи с автосцепами – наиболее удобный и экономичный способ соединения судов в возы. Этот способ быстро вытесняет технически несовершенную тросовую учалку судов, в особенности на речных судах.

Грузовые устройства служат для выполнения на судах погрузочных и разгрузочных операций судовыми средствами.

Эти устройства приспособлены для грузовых операций с генеральными, сыпучими или жидкими грузами. Экономически выгодно грузовые операции на судах производить развитыми и мощными портовыми средствами, однако иногда судам приходится грузовые операции совершать на рейде или на промысле, в открытом море, или даже и в порту, где портовые средства использовать нецелесообразно. Для этих случаев каждое судно должно иметь собственное грузовое устройство.

Суда, перевозящие генеральные грузы, имеют грузовые устройства, в которые входят подъемные краны или грузовые стрелы с такелажем, с грузовыми лебедками и средства внутритрюмной механизации.

На судах, предназначенных для перевозки сыпучих грузов, грузовые устройства состоят из пневмопогрузчиков, ленточных или ковшовых транспортеров или других специальных устройств. На большинстве таких судов не ставят собственные грузовые устройства, так как они плавают на определенных линиях, на которых грузовые операции производятся береговыми, специально приспособленными устройствами.

К грузовым устройствам наливных судов относятся насосы , запорная и переключающая арматура и грузовые трубопроводы. В морских перевозках преобладают генеральные грузы, поэтому рассмотрим грузовые устройства, устанавливаемые на большинстве морских судов.

Грузовые подъемные краны – прогрессивные приспособления, они намного увеличивают производительность грузовых работ, упрощают и облегчают трудоемкие процессы в грузовых операциях.

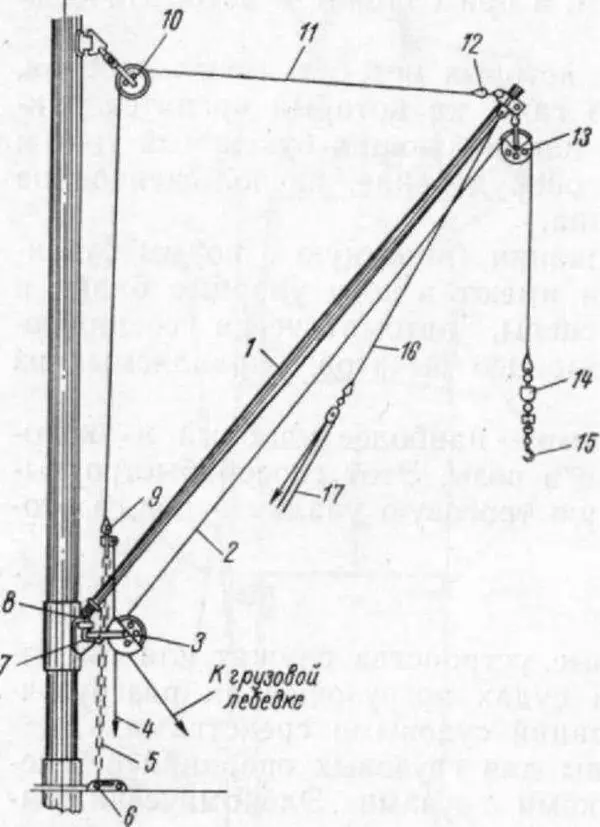

Рис. 62. Грузовое устройство со стрелой. 1 – стрела; 2 – шкентель; 3 – направляющий блок; 4 – переменный топенант; 5 – постоянный топенант; 6 – палубная скоба; 7 – башмак шпора; 8 – вертлюг шпора; 9 – тройник; 10 – топенантный блок; 11 – топенант; 12 – обух пока; 13 – грузовой блок; 14 -противовес; 15 – грузовой гак; 16 – оттяжка; 17 – тали оттяжки.

Известно много разнообразных конструкций и систем судовых грузоподъемных кранов. Кран-стрела сочетает простоту конструкции и обслуживания с высокой маневренностью и производительностью в работе. К недостаткам таких кранов следует отнести трудности в работе с ними при крене и качке судна в открытом море.

Грузовое стреловое устройство (рис. 62), несмотря на кажущуюся громоздкость, при квалифицированном использовании в работе двух стрел, позволяет по производительности превзойти работу грузовых кранов и широко применяется на судах. Грузовые стрелы крепятся на мачтах или на специальных грузовых колоннах. Стрелы грузоподъемностью до 10 т называются легкими, свыше 10 т – тяжеловесными. Их изготовляют стальными в виде трубчатого стержня веретенообразной формы (по концам меньшего диаметра, чем в середине). Нижний конец – шпор – шарнирно связан через вертлюг и башмак шпора с мачтой, что позволяет стреле выполнять поворот в горизонтальной плоскости, производимый с помощью оттяжек. Верхний конец стрелы – нок – через обух поддерживается тросом, называемым топенантом, длина которого создает наклон стрелы. Грузовой гак закреплен на подвижном тросе, называемом шкентелем или горденем, который закреплен на барабане грузовой лебедки. Грузовые лебедки могут иметь электрический или электрогидравлический привод.

Применение на судах люковых закрытий с механическими приводами, увеличение площади раскрытия палуб и механизация погрузочно-разгрузочных операций намного сокращает время простоя судов в порту.

Развитие океанического рыбного промысла, широкое распространение научных экспедиций и дальних походов, привело к необходимости снабжения судов в море горючим, пресной водой, продовольствием, специальными грузами, средствами материально-технического снабжения и ремонта и приема с судов продукции промысла и других грузов. Для этой цели создаются специальные суда или на судах, находящихся в эксплуатации, монтируются устройства, обеспечивающие передачу грузо в на суда в море на ходу.
