Рулевая машина на судах приводится в действие электрическими или электрогидравлическими двигателями. На судах длиною менее 60 м разрешается вместо машины установка ручных приводов. Мощность рулевой машины выбирается исходя из расчета перекладки руля на предельный угол до 35° с борта на борт за 30 сек.

Рулевой привод предназначается для передачи команд от штурмана из рулевой рубки к рулевой машине в румпельное отделение. Наибольшее применение находят электрическая или гидравлическая передачи. На малых судах применяются валиковые или тросовые приводы, в последнем случае этот привод называют – штуртросовым.

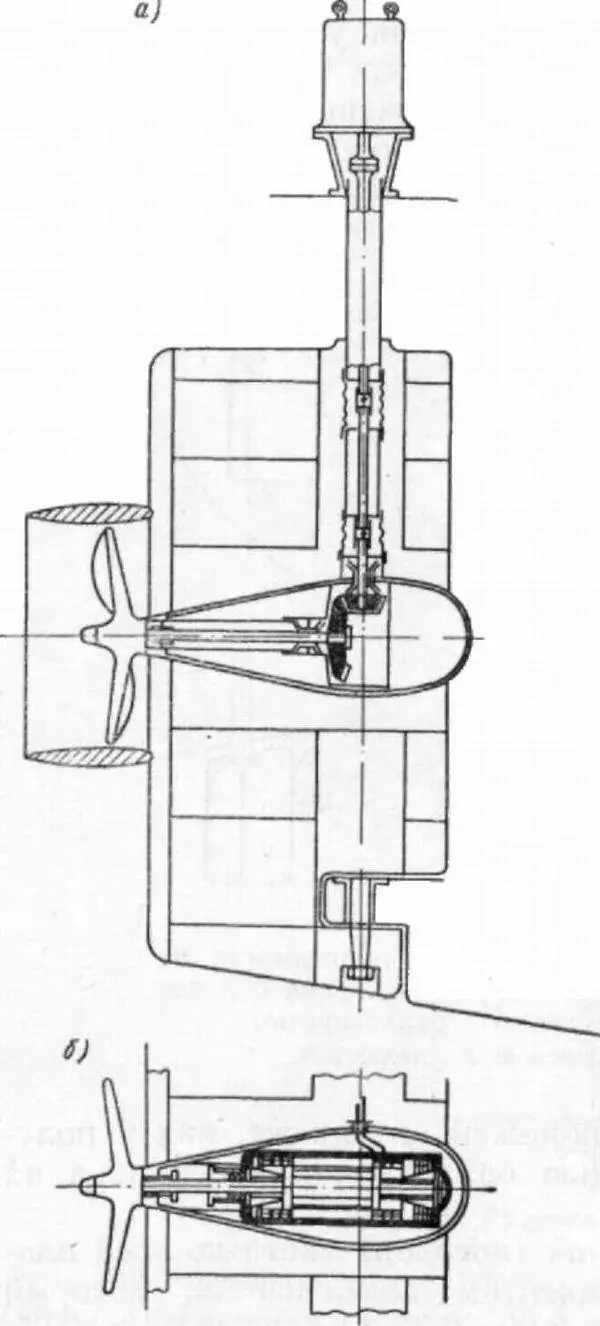

Рис. 56. Активный руль: а – с конической передачей на винт; б – с электромотором водяного исполнения.

Контрольные приборы следят за положением рулей и исправным действием всего устройства.

Приборы управления передают приказания рулевому при управлении рулем вручную. Рулевое устройство – одно из самых важных устройств, обеспечивающих живучесть судна.

На случай аварии рулевое устройство имеет дублирующий пост управления рулем, состоящий из штурвала и ручного привода, расположенных в румпель- ном отделении или вблизи от него.

На малых ходах судна рулевые устройства становятся недостаточно эффективными и порой делают судно совершенно неуправляемым.

Для повышения маневренности на современных судах некоторых типов (промысловых, буксирах, пассажирских и специальных судах и кораблях) устанавливают активные рули, поворотные насадки, подруливающие устройства или крыльчатые движители. Эти устройства позволяют судам самостоятельно выполнять сложные маневры в открытом море, а также проходить без вспомогательных буксиров узкости, входить на акваторию рейда и гавани и подходить к причалам, разворачиваться и отходить от них, экономя на этом время и средства.

Активный руль (рис. 56) представляет собой перо обтекаемого руля, на задней кромке которого установлена насадка с гребным винтом, приводящимся в движение от валиковой кони- ческой передачи, проходящей через пустотелый баллер и вращающийся от электродвигателя, установленного на голове баллера. Существует тип активного руля с вращением винта от электродвигателя водяного исполнения (работающего в воде) вмонтированного в перо руля.

При перекладке активного руля на борт работающий в нем винт создает упор, разворачивающий корму относительно оси поворота судна. При работе гребного винта активного руля на ходу судна скорость судна увеличивается на 2-3 узла. При остановленных главных двигателях от работы гребного винта активного руля судну сообщается малый ход до 5 узл.

Поворотная насадка , установленная вместо руля, при перекладке на борт отклоняет отбрасываемую гребным винтом струю воды, реакция которой вызывает разворот кормовой оконечности судна. Поворотные насадки преимущественно находят применение на речных судах.

Подруливающие устройства выполняются обычно в виде туннелей, проходящих через корпус, в плоскости шпангоутов, в кормовой и носовой оконечностях судна. В туннелях размещается гребной винт, крыльчатый или водометный движитель, создающие струи воды, реакции которых, направленные от противоположных бортов, разворачивают судно. При работе кормового и носового устройства на один борт судно перемещается лагом (перпендикулярно диаметральной плоскости судна), что очень удобно при подходе или отходе судна от стенки.

Крыльчатые движители, установленные в оконечностях корпуса также увеличивают маневренность судна.

Рулевое устройство подводной лодки обеспечивает более разнообразные ее маневренные качества. Устройство предназначается для обеспечения управляемости подводных лодок в горизонтальной и вертикальной плоскостях.

Управление подводной лодкой в горизонтальной плоскости обеспечивает плавание лодки по заданному курсу и осуществляется вертикальным и рулями , площадь которых несколько больше площади рулей надводных судов и определяется в пределах 2-3% от площади погруженной части диаметральной плоскости лодки.

Управление подводной лодкой в вертикальной плоскости на заданной глубине обеспечивается при помощи горизонтальных рулей.

Рулевое устройство горизонтальных рулей состоит из двух пар рулей с их приводами и передачами. Рули делаются парными, т. е. на одном горизонтальном баллере располагаются по бортам лодки два одинаковых пера руля. Горизонтальные рули бывают кормовыми и носовыми в зависимости от места расположения по длине лодки. Площадь кормовых горизонтальных рулей больше площади носовых рулей в 1,2-1,6 раза. Благодаря этому эффективность кормовых горизонтальных рулей в 2-3 раза выше эффективности носовых. Для увеличения момента, создаваемого кормовыми горизонтальными рулями, их обычно располагают за винтами.
